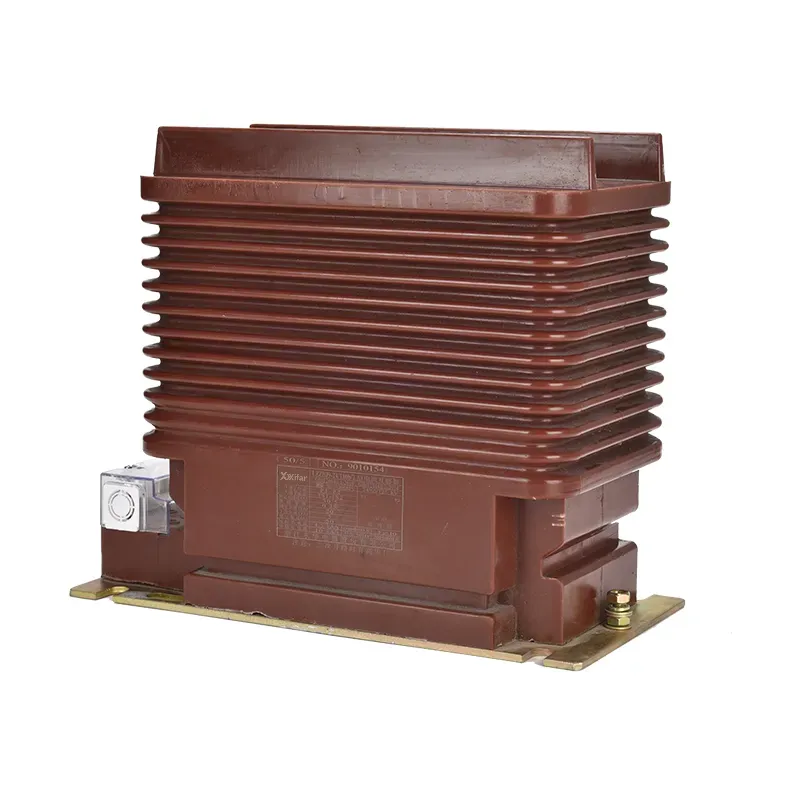

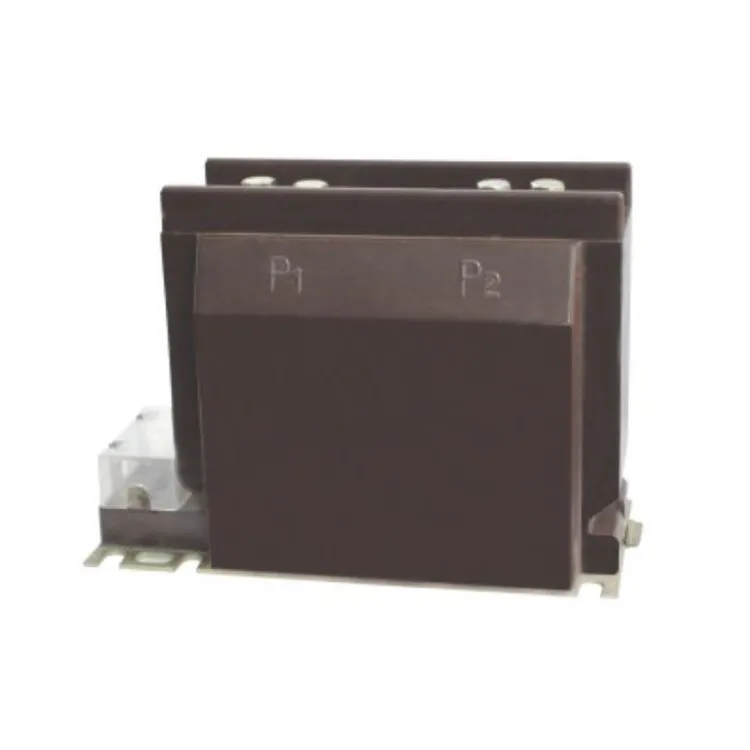

Stromwandler Ct 200 300 500 800 5a

Der Stromwandler-Stromwandler mit Primärnennwerten von 200 A, 300 A, 500 A und 800 A und einem Standard-Sekundärausgang von 5 A ist für zuverlässige Strommessungs- und Schutzanwendungen in Stromversorgungssystemen mit Spannungspegeln von 10 bis 35 kV konzipiert.

Jeder Stromwandler CT 200 300 500 800 5a verwendet einen präzisionsgewickelten Kupferleiter und einen soliden Magnetkern, um über den gesamten Betriebsbereich eine hervorragende Leistung bei genauem Verhältnis zu gewährleisten. Der Stromwandler CT 200 300 500 800 5a ist so konstruiert, dass er unter wechselnden Lastbedingungen einen stabilen Sekundärausgang liefert, sodass er sowohl für Mess- als auch für Schutzschaltungen geeignet ist.

Das Gehäuse besteht aus langlebigem, flammhemmendem Isoliermaterial, das eine hervorragende Beständigkeit gegen Feuchtigkeit und Umwelteinflüsse bietet. Die kompakte Bauweise ermöglicht den einfachen Einbau in Schaltanlagen, Schaltschränken und Stromverteilern.

Technische Spezifikation:

Produkt-FAQ:

F: Was bedeutet ein CT-Verhältnis wie 200/5A bei einem Stromwandler CT 200 300 500 800 5a?

A: Bei einem Stromwandler CT 200 300 500 800 5a bedeutet ein CT-Verhältnis von 200/5A, dass wenn 200 Ampere durch den Primärleiter fließen, die Sekundärwicklung 5 Ampere liefert. Das gleiche Prinzip gilt auch für andere Verhältnisse: 300/5A, 500/5A, 800/5A usw. Das Verhältnis stellt sicher, dass große Primärströme zur sicheren Messung und zum Schutz auf einen standardisierten Sekundärwert reduziert werden können.

F: Wie wähle ich das richtige CT-Verhältnis?

A: Das CT-Verhältnis sollte entsprechend dem maximalen Laststrom des Systems ausgewählt werden. Wenn Ihre Einspeisung beispielsweise normalerweise 180 A mit gelegentlichen Spitzen bis zu 220 A führt, wäre ein 200/5 A-Stromwandler geeignet. Wenn erwartet wird, dass der Strom 450 bis 500 A erreicht, wäre ein Stromwandler mit 500/5 A besser geeignet. Das Ziel besteht darin, sowohl eine Überdimensionierung, die die Genauigkeit bei geringer Last verringert, als auch eine Unterdimensionierung, die das Risiko einer Sättigung zur Folge hat, zu vermeiden.

F: Welche Genauigkeitsklassen gibt es für den Stromwandler CT 200 300 500 800 5a?

A: Zu Messzwecken gehören zu den gängigen Klassen 0,2, 0,2 S, 0,5 und 0,5 S. Typische Schutzklassen sind 5P10, 10P10 oder 10P20. Die erforderliche Klasse hängt davon ab, ob der Stromwandler zur Umsatzmessung, allgemeinen Überwachung oder als Schutzrelais verwendet wird.
