Elektrischer CT-Stromwandler aus Kunstharzguss

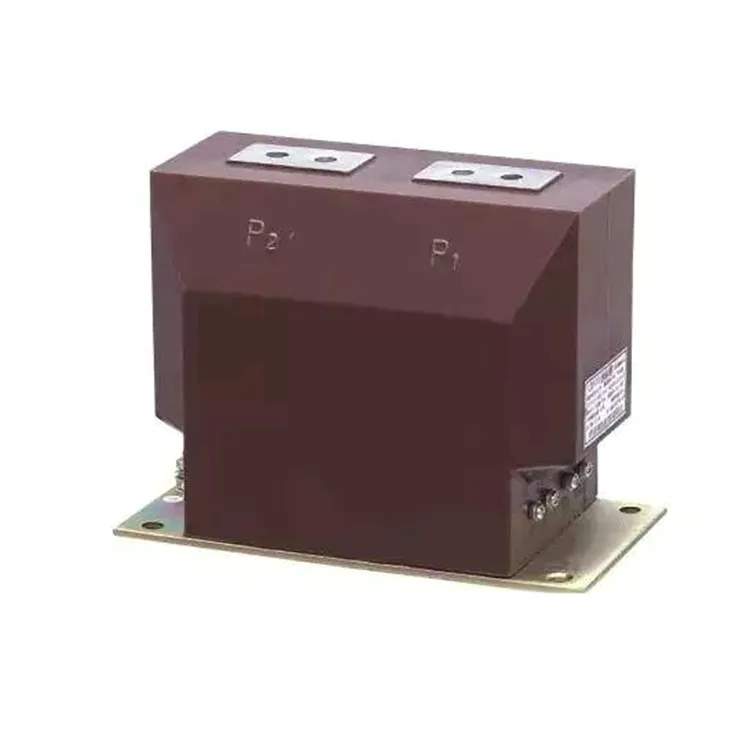

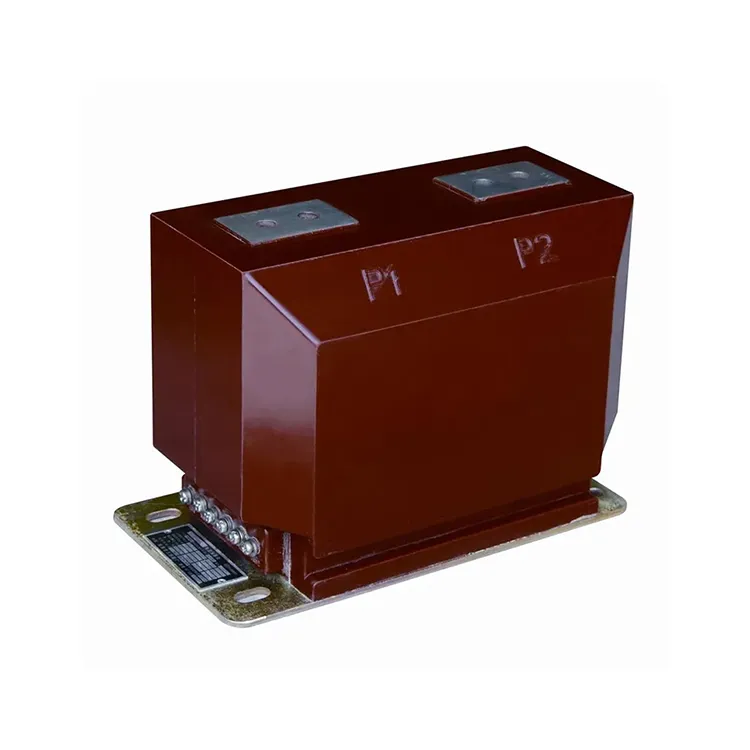

Der aus Harz gegossene elektrische CT-Stromtransformator ist ein im Vakuum gegossenes Epoxidharz-Pfostengerät für den Innenbereich, das für Stromversorgungssysteme mit 10 kV-Spannung und einer Nennfrequenz von 50 Hz ausgelegt ist. Es wird hauptsächlich zur Strommessung, Energiemessung und Schutzrelais verwendet.

Der aus Harz gegossene elektrische CT-Stromtransformator verwendet ein vollständig geschlossenes Epoxidharz-Gießverfahren, bei dem der Kern aus hochwertigem magnetischem Material besteht und sowohl die Primär- als auch die Sekundärspule zusammen mit dem Kern in Harz eingebettet sind. Diese Konstruktion bietet eine hervorragende Leistung in Bezug auf Isolierung, Feuchtigkeitsbeständigkeit und Verschmutzungsbeständigkeit. Die Oberfläche eines aus Kunstharz gegossenen elektrischen CT-Stromwandlers erfordert keine zusätzliche Beschichtung und der Stromwandler kann in mehreren Positionen installiert werden.

Das Sortiment umfasst sowohl Messklassen wie 0,2S und 0,5S als auch Schutzklassen wie 10P10 und 10P20. Ein Multi-Ratio-Design ist für einen aus Kunstharz gegossenen CT-Stromtransformator verfügbar, sodass er sich gut für den Einsatz in metallverkleideten Schalttafeln eignet.

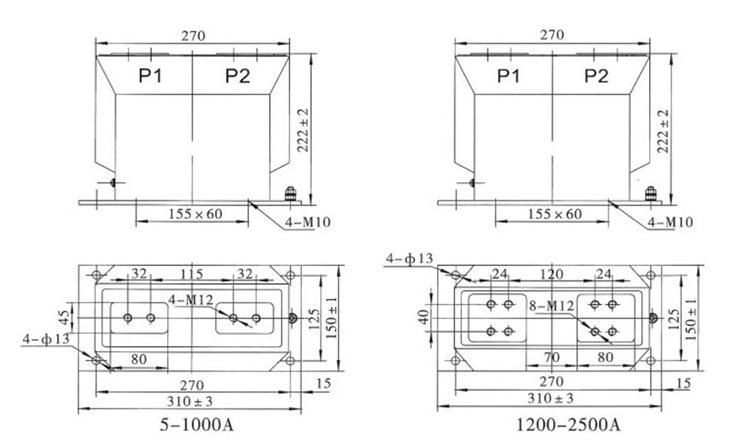

Technische Spezifikation:

Produkt-FAQ:

F: Welche technischen Parameter sollten bei der Auswahl eines elektrischen CT-Stromwandlers aus Harzguss überprüft werden?

A: Die folgenden Schlüsselparameter müssen bei der Auswahl überprüft werden:

1.Genauigkeitsklasse: Für Zählen/Messen (z. B. 0,2 s oder 0,5) und Schutzzwecke (z. B. 10P10, 5P10 usw.).

2. Nennprimärstrom und Sekundärstrom (das Übersetzungsverhältnis).

3. Kurzzeitthermischer Strom (Ith) und Kurzzeitstromfestigkeit (für Fehlerbedingungen).

4. Isolationsniveaus (Spannungsfestigkeit, Stoßspannungsnennwert usw.).

5.Umwelttoleranzen: Temperaturbereich, Höhe, Luftfeuchtigkeit, Verschmutzungsgrad.

6.Bürde: Die VA-Last, die die Sekundärseite ansteuern muss, ohne die Genauigkeit zu beeinträchtigen.

F: In welchen Umgebungen oder Anwendungen eignen sich harzgegossene Stromwandler besonders gut?

A: Die folgenden Umgebungen oder Anwendungen sind für einen harzgegossenen elektrischen CT-Stromwandler geeignet:

1.Schaltanlagen im Innenbereich, wo der Platz begrenzt ist und die Isolierung von entscheidender Bedeutung ist.

2.In rauen oder verschmutzten Umgebungen (Staub, Feuchtigkeit, Chemikalien), in denen offene Teile oder Öl zerfallen könnten.

3.In Mess- und Schutzschaltungen, die über lange Zeiträume stabile und genaue Messungen erfordern.

4.Anwendungen, bei denen geringer Wartungsaufwand und hohe Zuverlässigkeit wichtig sind.
