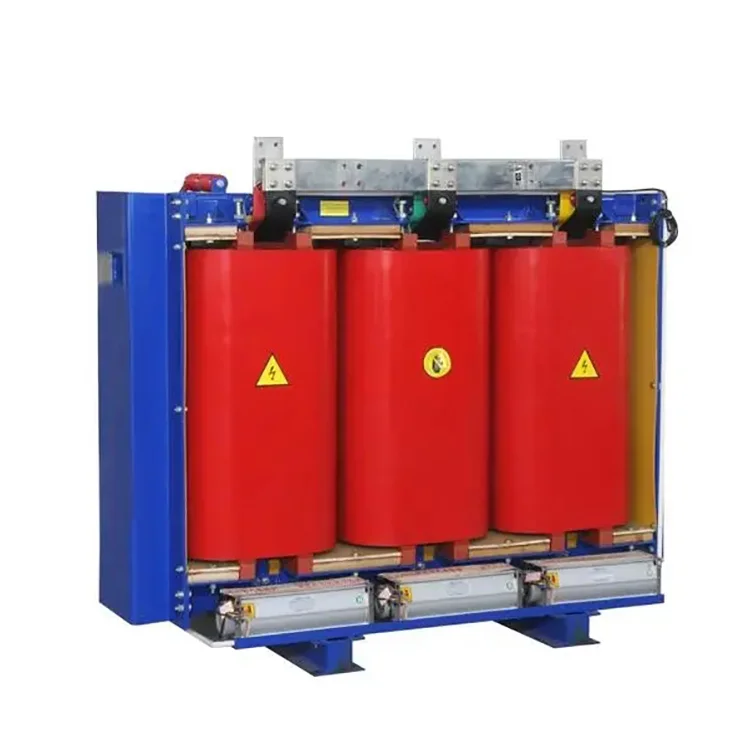

SCB9 1600 KVA 10 kV Trockentransformator

In modernen Stromverteilungsnetzen ist die Auswahl des richtigen Transformators entscheidend für Sicherheit, Effizienz und langfristige Zuverlässigkeit. Für Gewerbekomplexe, Industrieanlagen und Hochhäuser ist der Trockenleistungstransformator SCB9 mit 1600 kVA und 10 kV zum Industriestandard geworden. Bei Wenzhou Xifa Electrical Equipment Co., Ltd. sind wir auf die Herstellung von Hochleistungs-Trockentransformatoren spezialisiert, die den strengen Anforderungen heutiger Stromnetze gerecht werden. Dieser Transformator ist für Inneninstallationen konzipiert, bei denen Brandschutz und Umweltsauberkeit am wichtigsten sind. Im Gegensatz zu Öltransformatoren enthält der SCB9 1600-kVA-10-kV-Trockentransformator kein Kühlöl, wodurch die Gefahr von Leckagen, Bränden oder Explosionen ausgeschlossen ist.

Anfrage absenden

Produktbeschreibung

Das Funktionsprinzip eines SCB9 1600-kVA-10-kV-Trockentransformators basiert auf dem Gesetz der elektromagnetischen Induktion. Wenn ein Wechselstrom durch die Primärwicklung des Transformators fließt, erzeugt er im Eisenkern ein sich änderndes Magnetfeld. Gemäß dem Faradayschen Gesetz der elektromagnetischen Induktion induziert dieses sich ändernde Magnetfeld eine elektromotorische Kraft (EMF) in der Sekundärwicklung und bewirkt dadurch eine Spannungsumwandlung. Speziell:

Der Primärwicklungsstrom erzeugt ein Magnetfeld: Wenn Strom durch die Primärwicklung fließt, erzeugt er ein magnetisches Wechselfeld, das einen magnetischen Fluss im Eisenkern erzeugt.

Der magnetische Fluss induziert Spannung in der Sekundärwicklung: Dieser magnetische Fluss wird über den Eisenkern auf die Sekundärwicklung übertragen und erzeugt in der Sekundärwicklung eine elektromotorische Kraft, die wiederum eine Ausgangsspannung erzeugt.

Spannungswandlung: Durch die Anpassung des Windungsverhältnisses zwischen Primär- und Sekundärwicklung können unterschiedliche Spannungswandlungen erreicht werden. Bei einem SCB9 1600-kVA-10-kV-Trockentransformator ist das Windungsverhältnis fest. Der Konstrukteur bestimmt ein geeignetes Windungsverhältnis auf der Grundlage der Kapazität und der Primärspannung.

Wärmeableitungsprinzip: Da der SCB9 1600-kVA-10-kV-Trockentransformator kein Öl als Kühlmedium verwendet, ist er auf Luftzirkulation angewiesen, um die Wärme von den Wicklungen und dem Eisenkern abzuleiten. Aus diesem Grund sind SCB9 1600-kVA-10-kV-Trockentransformatoren im Allgemeinen mit Belüftungsöffnungen und Kühlrippen ausgestattet, die eine Wärmeableitung durch natürliche Luftkonvektion ermöglichen.

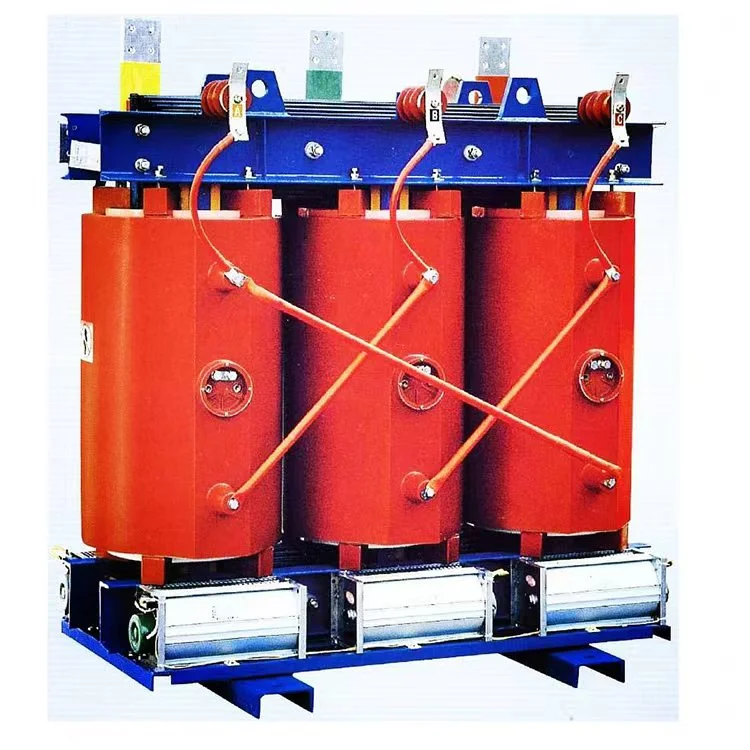

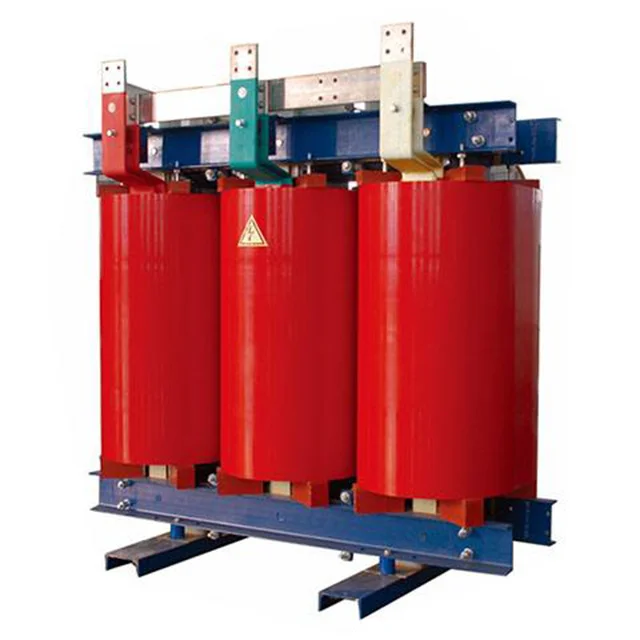

Scb9 1600 Kva 10kv Dry Type Power Transformer

Produktparameter:

Name	SCB9 1600 kVA 10 kV Trockenleistungstransformator
Nennkapazität	1600 kVA
Primärspannung	10KV
Sekundärspannung	0,4/0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	1200 ± 15 %
Lastverlust (Pk) bei 120 °C	6200 ± 15 %
Impedanzspannung (UK)	4 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück
Gehäuse	Mit (IP20, kaltgewalzter Stahl oder Edelstahl)/ohne

Produkt-After-Sales-Service

In den 20 Jahren Erfahrung in der Herstellung von Transformatoren bei Wenzhou Xifa Electrical Equipment Co., Ltd. hatten wir keinen einzigen Kundendienstfall aufgrund von Qualitätsproblemen. Solange der Transformator unter normalen Lastbedingungen arbeitet, beträgt seine Lebensdauer 25 bis 30 Jahre

Unter der Bedingung, dass keine langfristige Überlastung vorliegt, gilt für unseren SCB9 1600-kVA-10-kV-Trockentransformator eine Garantiezeit von 2 Jahren. Sollte am Transformator eine ungewöhnliche Situation auftreten, stehen unsere Techniker auch rund um die Uhr für Online-Beratungsdienste zur Verfügung.
