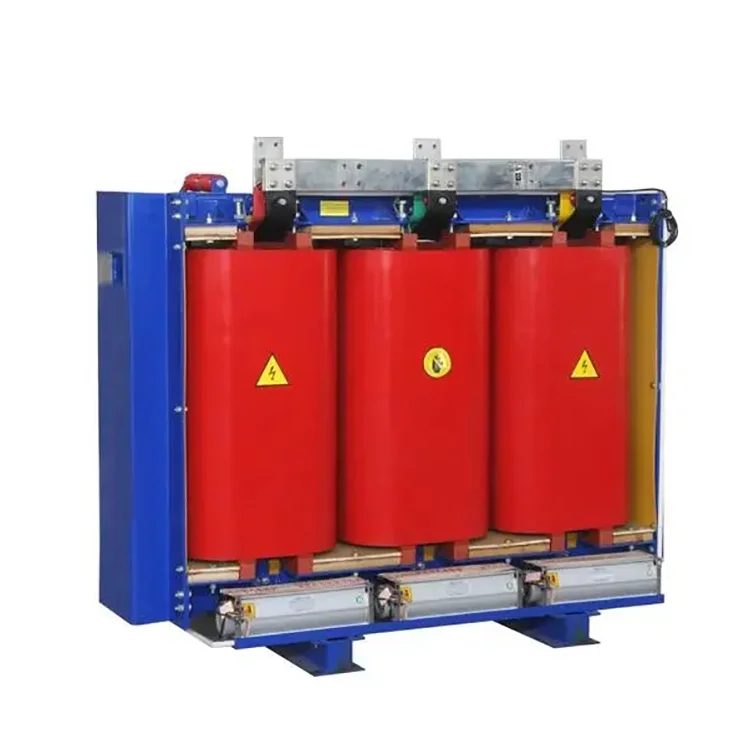

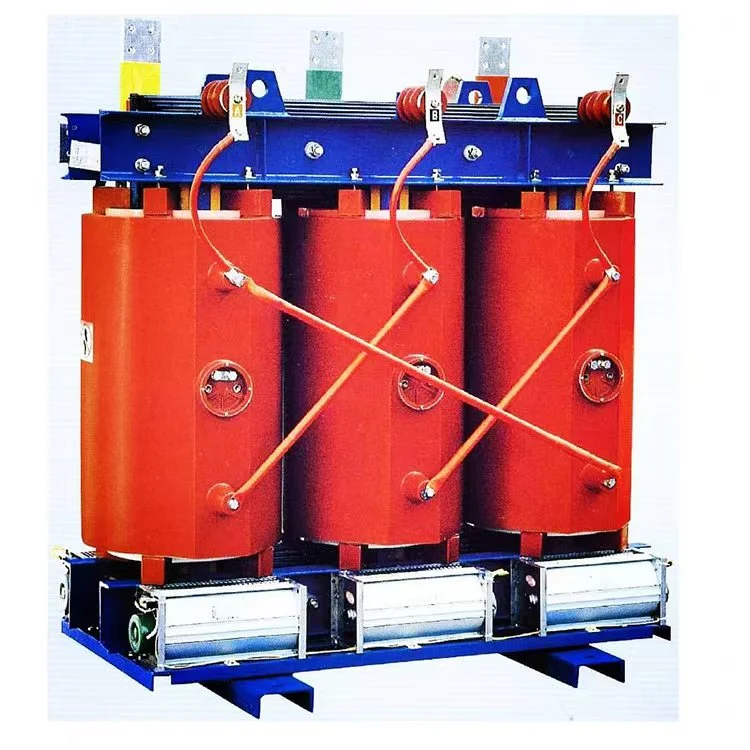

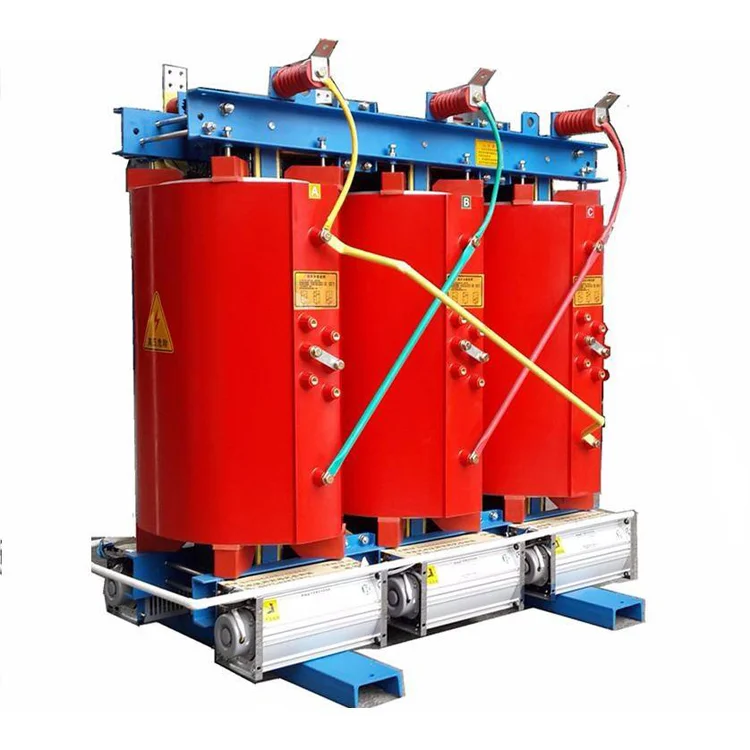

2500 KVA 11 bis 0,4 KV Trockentransformator

Der 2500-kVA-11-0,4-kV-Trockentransformator besteht hauptsächlich aus den folgenden Komponenten: Transformatorkern, Transformatorwicklungen, Transformatorisolierung, Transformatorleiter, Transformatorkühlgerät und Temperaturmessgerät.

Spulen

Die 2500-kVA-Trockentransformatorspulen mit 11 bis 0,4 kV werden auf hochpräzisen Wickelmaschinen gewickelt. Die Niederspannungswicklung verfügt über eine Folienwicklungskonstruktion. Für Transformatoren mit größerer Leistung sind Lüftungskanäle reserviert. Nach dem Aufwickeln erfolgt eine Vakuumtrocknung. Der Gieß- und Erstarrungsprozess wird streng nach Prozessstandards durchgeführt, um sicherzustellen, dass sich in den Spulen keine Blasen oder Hohlräume befinden, sodass der Transformator einen optimalen Betrieb erreichen kann.

Kern

Der Kern dieser Serie von Trockentransformatoren mit 2500 kVA und 11 bis 0,4 kV besteht aus hochwertigen, kornorientierten, kaltgewalzten Siliziumstahlblechen mit hoher Permeabilität. Es kommen fortschrittliche Siliziumstahlblech-Schneidlinien und eine 45°-Stufenstapeltechnik mit vollständig auf Gehrung geschnittenen Kernen zum Einsatz. Die Kernschenkel sind mit unidirektionalem Glasfaserband der Klasse F umwickelt und zur Befestigung kommt eine neue Struktur aus Zugplatten ohne Lochstanzungen am Kernjoch zum Einsatz. Die Kernoberfläche ist mit Epoxidharz beschichtet, was den Einfluss des Streuflusses reduziert, die Magnetkreisverteilung effektiv optimiert und Kerngeräusche, Leerlaufverluste und Leerlaufströme reduziert. Dadurch wird die optische Qualität des Verteiltransformators deutlich verbessert.

Hochspannungswicklung

Die Hochspannungswicklung des 2500-kVA-11-0,4-kV-Trockentransformators verfügt über eine segmentierte Schichtstruktur, die die Spannung zwischen den Wicklungsschichten erheblich reduziert. Es besteht aus vakuumgegossenem Epoxidharz mit Füllstoff, wodurch der interne Teilentladungsgrad der Wicklung reduziert und die elektrische Leistung der Spule verbessert wird. Die Isolierung zwischen den Wicklungsschichten besteht aus DMD-Epoxidharz-Prepreg-Gewebe, das die Spannungsfestigkeit erhöht. Die Wicklungsoberfläche ist mit Glasfasernetzgewebe gefüllt, wodurch die Schlagzähigkeit der Spule und die Kurzschlussfestigkeit des Verteilungstransformators verbessert werden. Die Spule trocknet nie aus oder bekommt keine Risse.

Niederspannungswicklung:

Die Niederspannungswicklung hat eine Folienkonstruktion. In der Spule werden radiale Kühlkanäle verwendet, um die Wärmeableitungsfähigkeit zu verbessern. Die Isolierung zwischen den Schichten der Niederspannungswicklung des 2500-kVA-11-0,4-kV-Trockentransformators besteht aus DMD-Epoxidharz-Prepreg-Tuch. Die Enden werden mit Epoxidharz versiegelt und vergossen, was zu einer integral ausgehärteten Formgebung führt.

Produktparameter:

Herstellung von Geräten

Halbfertiges Produkt

Schutzgehäuse IP21

Transformatorkern

Transformatorwicklung

Testzentrum

Wickelwerkstatt
