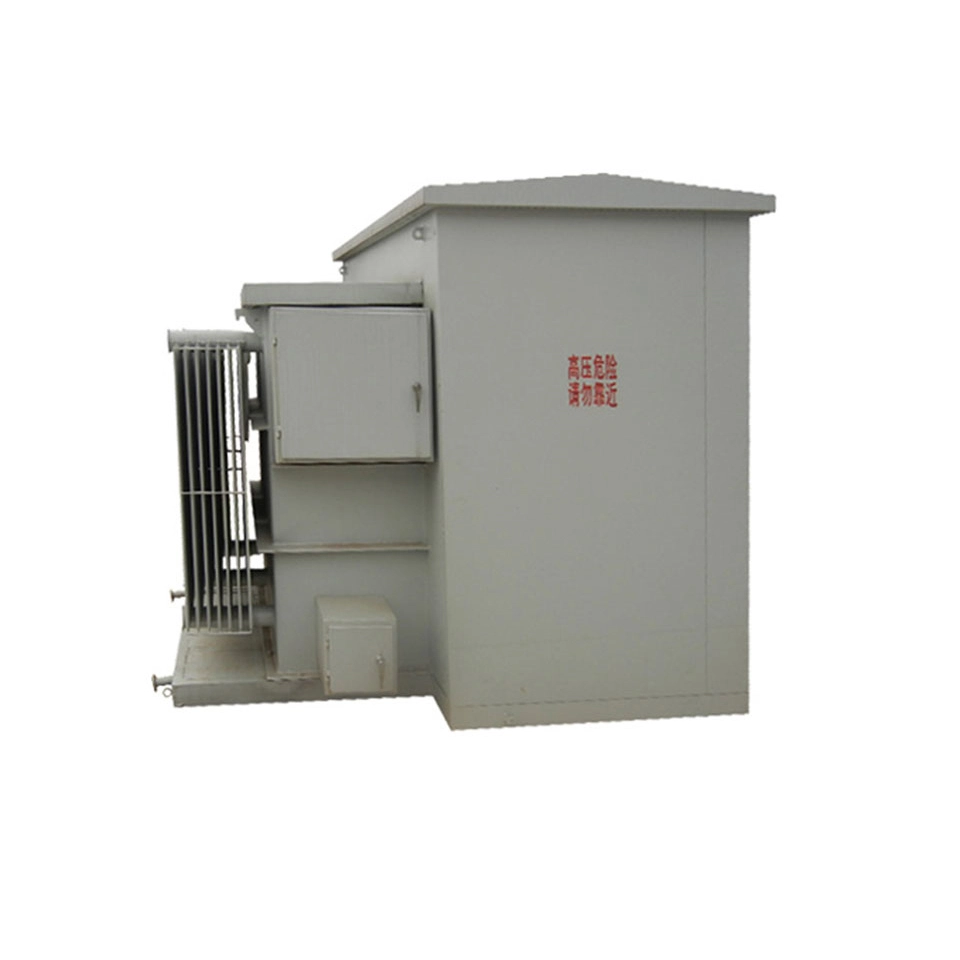

Auf dem Pad montierter Transformator 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd ist ein Unternehmen, das sich hauptsächlich mit der Herstellung von Transformatoren beschäftigt. Es hat ein professionelles technisches Team aufgebaut und verfügt über qualifizierte Arbeitskräfte. Der 100-kVA-13,8-kV-Aufbautransformator wurde unter Verwendung fortschrittlicher Technologie und hochwertiger Materialien entworfen und entwickelt. Es hat verschiedene Typprüfberichte bestanden und entspricht internationalen Standards wie IEC. Dieser Transformator kann Ihnen lange Zeit einen sicheren und zuverlässigen Betrieb bieten und durch die Reduzierung von Verlusten Ihre wirtschaftlichen und effizienten Anforderungen erfüllen.

Anfrage absenden

Produktbeschreibung

Die Nennleistung dieses auf dem Pad montierten Transformators beträgt 100 kVA, 13,8 kV. Die Kühlung erfolgt durch ONAN. Die Primärspannung beträgt 13,8 kV und der Abgriffsbereich beträgt ±2*2,5 % (NLTC). Die Sekundärspannung kann individuell angepasst und ausgewählt werden. Sie bilden eine Dyn11-Vektorgruppe.

Entworfen mit fortschrittlicher Technologie und unter Verwendung hochwertiger Materialien und Komponenten, gewährleistet der 100-kVA-13,8-kV-Transformator auf der Unterlage eine zuverlässige Qualität und eine lange Betriebszeit. Die Ausrüstung ist sorgfältig aus orientierten Siliziumstahlblechen mit hoher Permeabilität, hochreinen leitfähigen Wicklungen, alterungsbeständigen Isoliermaterialien und langlebigen versiegelten Komponenten gefertigt. Die Qualität der Kernkomponenten wird streng kontrolliert, um die Stabilität der gesamten Maschine von Anfang an sicherzustellen.

Der Padmontierte Transformator 100 kVA 13,8 kV verfügt über eine hervorragende Beständigkeit gegen Stromschläge und Korrosion durch Feuchtigkeit und eine hervorragende Isolationsleistung. Es kann sich an verschiedene Außenklimabedingungen anpassen. Während des Betriebs weist es geringe Vibrationen und geringe Geräusche auf, und der Leerlaufverlust und der Lastverlust werden gut kontrolliert, was zu guten Energieeinsparungs- und Verbrauchsreduzierungseffekten führt.

Die mechanische Struktur des 100-kVA-13,8-kV-Transformators mit Pad-Montage ist stabil und zuverlässig und verfügt über einen normgerechten Dichtungsschutz. Dies beugt Ölleckproblemen wirksam vor und vereint Schutz- und Sicherheitsfunktionen.

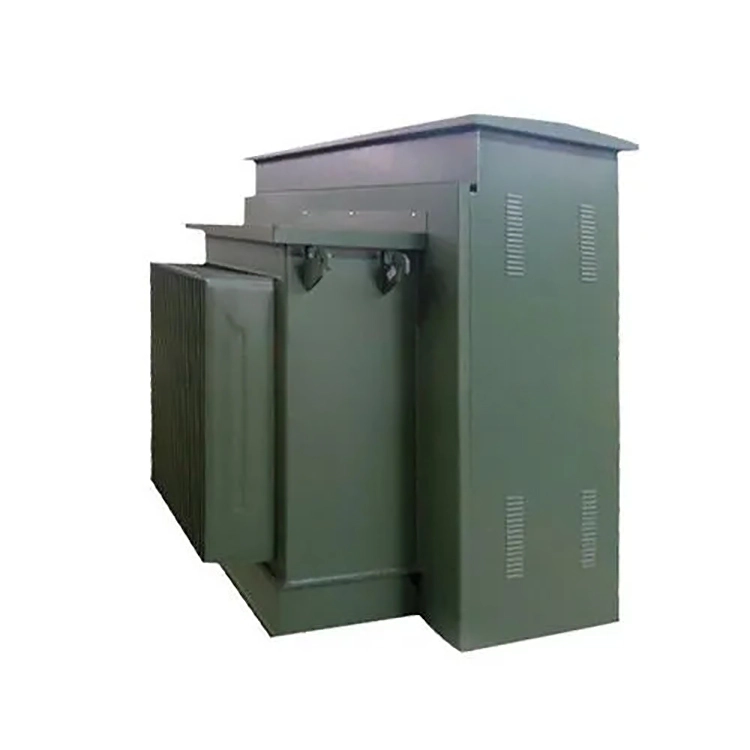

Padmounted Transformer 100 Kva 13 8 Kv

Technischer Parameter:

Produktname	Auf der Unterlage montierter Transformator 100 kVA 13,8 kV
Kühlmethode	ONAN
Primärspannung (HV).	13,8 kV
Sekundärspannung (LV).	120/240 V / 480 V / 600 V
Impedanz	1,5 % bis 4 %
Abmessungen	1200 x 965 x 910 mm
Kein Lastverlust	≤280 W
Lastverlust	≤1010 W
Tippen Sie auf „Bereich ändern“.	±2×2,5 %
Spannungsregulierungsrate	≤3 %
Isolationsklasse	Hochspannung: 17 kV, Niederspannung: 1,2 kV

Nehmen wir an, dass bei einem in Betrieb befindlichen 100-kVA-13,8-kV-Transformator auf einer Unterlage ein dreiphasiger metallischer Kurzschluss am niederspannungsseitigen Ausgang des Transformators auftritt, aber die hochspannungsseitige Sicherung nicht durchgebrannt ist und der 13,8-kV-Ausgangsleistungsschalter des vorgeschalteten Umspannwerks ebenfalls nicht ausgelöst hat. Was sind die möglichen Gründe für dieses Phänomen?

Überprüfen Sie, ob eine der folgenden Situationen vorliegt:

1. Ob der Nennstrom der Sicherung zu groß ist, ob die Sicherung gealtert, aber nicht kaputt ist, oder ob die Sicherung und der Verbindungsmechanismus des Lastschalters festsitzen.

2. Ob die Überstromschutzeinstellung für den vorgeschalteten Leistungsschalter zu hoch eingestellt ist und ob der Kurzschlussstromwert genau innerhalb der Schutz-Totzone liegt.

3. Es können interne Fehlereigenschaften des auf dem Boden montierten Transformators mit 100 kVA und 13,8 kV auftreten. Der Transformator selbst erlitt bereits einen Windungskurzschluss oder einen Kernfehler, was dazu führte, dass der Kurzschlussstrom auf einen relativ niedrigen Wert begrenzt wurde (aber immer noch viel höher als der Nennstrom), was nicht ausreicht, um die Sicherung sofort zum Schmelzen zu bringen, aber ausreicht, um eine kontinuierliche Erwärmung zu verursachen.

4. Überprüfen Sie, ob dieser auf dem Pad montierte Transformator 100 kVA 13,8 kV in Dyn11 oder Yyn0 angeschlossen ist. Wenn auf der Niederspannungsseite ein dreiphasiger Kurzschluss auftritt, kommt es auf der Hochspannungsseite zu einer Situation, in der der Strom der Nichtfehlerphasen nicht wesentlich ansteigt, wodurch verhindert wird, dass der vorgeschaltete Nullsystem- oder Gegensystemschutz aktiviert wird.
