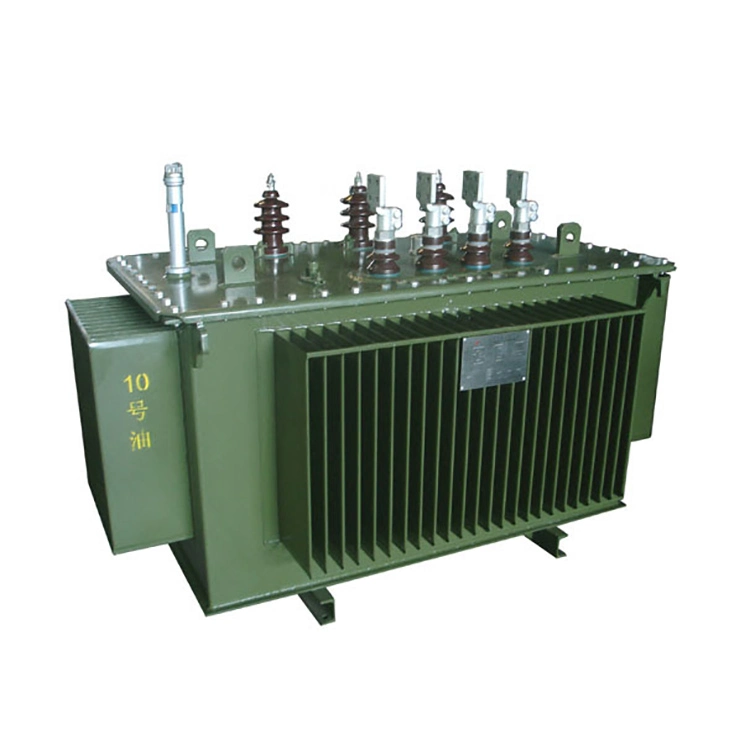

SH15 160 Kva Transformator aus amorpher Legierung

Wenzhou XiFa Electric Power Equipment Co., Ltd verfügt über ein komplettes Transformatorproduktions- und -verarbeitungssystem, das in der Lage ist, Transformatoren mit verschiedenen Spannungen und Kapazitätsspezifikationen herzustellen. Zu unseren Hauptprodukten gehören in Öl getauchte Leistungstransformatoren, Trockenverteilungstransformatoren und Transformatoren aus amorpher Legierung. Der Transformator aus amorpher Legierung SH15 mit 160 kVA hält sich strikt an IEC- und nationale Normen und zeichnet sich durch stabile Leistung, geringe Verluste, Sicherheit und Haltbarkeit aus. Um unseren Kunden im In- und Ausland hochwertige Stromversorgungsgeräte und damit verbundene Dienstleistungen anbieten zu können, investieren wir 10 % unseres Jahresgewinns in Forschung und Entwicklung.

Anfrage absenden

Produktbeschreibung

Merkmale:

1.Amorphe Legierung ist eine neue Art von energiesparendem Kernmaterial, das durch den Schnellabschreckprozess hergestellt wird. Seine Metallatome sind in einem ungeordneten amorphen Zustand angeordnet, der sich von der kristallinen Struktur von herkömmlichem Siliziumstahl unterscheidet. Die Magnetisierungs- und Entmagnetisierungsprozesse sind empfindlicher und der magnetische Hystereseverlust wird deutlich reduziert. Die Dicke des Kerns dieses SH15-160-kVA-Transformators aus amorpher Legierung beträgt nur 0,025 mm, weniger als ein Zehntel der Dicke gewöhnlicher Siliziumstahlbleche. Auch der magnetische Kreisverlust ist äußerst gering. Auf der Materialebene erreicht dieser Transformator Energieeinsparungen und eine Reduzierung des Verbrauchs.

2.Der SH15 160-kVA-Transformator aus amorpher Legierung nutzt die überlegenen Eigenschaften von amorphen Legierungskernen, die sich durch eine hohe magnetische Sättigungsflussdichte, extrem geringe Verluste, einen niedrigen Erregerstrom und eine hervorragende Temperaturstabilität auszeichnen. Im Vergleich zu herkömmlichen Siliziumstahltransformatoren gleicher Kapazität verringert sich der Leerlaufverlust des Transformators aus amorpher Legierung um mehr als 70 % und der Leerlaufstrom beträgt nur 0,7 %. Es kann den ineffektiven Energieverbrauch im Leerlauf- und Schwachlastbetrieb des Stromnetzes wirksam reduzieren und eignet sich für die langfristigen Schwachlastbetriebseigenschaften von Verteiltransformatoren. Gleichzeitig verfügt es über eine hohe Witterungsbeständigkeit und eine stabile Leistung im Bereich von -30℃ bis 40℃.

3.Der SH15 160-kVA-Transformator aus amorpher Legierung verfügt über eine ausgereifte, integrierte, geschlossene Dreiphasen-Fünf-Säulen-Kernstruktur und verzichtet auf das herkömmliche Spleißkerndesign, wodurch die zusätzlichen Verluste und Betriebsgeräusche, die durch die Spleißspalte verursacht werden, eliminiert werden. Der Kern wird durch einen hochfesten Formrahmen mit einer kompakten und stabilen Struktur befestigt, der den durch langfristige Vibrationen und Lockerungen verursachten inkrementellen Verlust wirksam verhindern kann. Die Hoch- und Niederspannungswicklungen haben eine regelmäßige, rechteckige, dichte Wicklungsstruktur mit gleichmäßiger Kraft und hoher Stabilität, kombiniert mit einer Standard-Kurzschlussimpedanz von 4,0 % und verfügen über eine hervorragende Kurzschlussfestigkeit sowie Betriebssicherheit und Zuverlässigkeit.

4. Der Transformator aus amorpher Legierung verfügt über eine vollständig abgedichtete Wellöltankstruktur, ohne dass ein Lagertank erforderlich ist. Durch den Einsatz von Wellplatten zur adaptiven Kompensation der Wärmeausdehnung und -kontraktion von Isolieröl können Luft und Feuchtigkeit isoliert, die Alterung der Isolierung verzögert, eine Alterung des Öls verhindert, ein langfristiger wartungsfreier Betrieb erreicht und die späteren Betriebs- und Wartungskosten erheblich gesenkt werden.

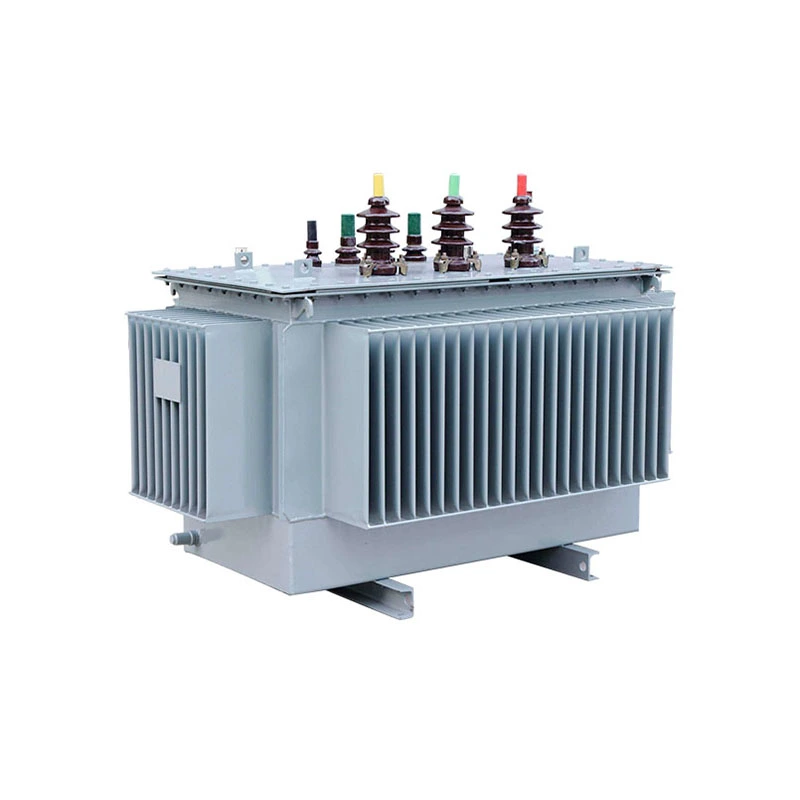

Sh15 160 Kva Amorphous Alloy Transformer

Technischer Parameter:

Produktname	SH15 160-kVA-Transformator aus amorpher Legierung
Spannungskombination	10±2×2,5 % / 0,4 kV
Wicklungsverbindungsgruppe	Dyn11 / Yyn0
Erregungsverlust	100 W
Kupferverlust	2200 W ~ 2310 W
Kein Laststrom	0,7 %
Kurzschlussimpedanz	4,0 %
Frequenz	50 Hz
Executive-Standards	GB1094, GB/T25446, IEC60076
Isolationsklasse	Klasse A

Besondere Vorsichtsmaßnahmen für SH15 160-kVA-Transformatoren aus amorpher Legierung:

1. Vorsichtig handhaben, Stöße vermeiden: Während der Wartung ist es strikt zu verbieten, mit harten Gegenständen auf den amorphen Legierungskern zu stoßen oder ihn zu treffen, da er äußerst empfindlich auf mechanische Beanspruchung reagiert und zu einem erheblichen Anstieg der Verluste führen kann.

2. Achten Sie auf Geräuschveränderungen: Achten Sie auf die Geräusche während des Betriebs. Wenn das Geräusch plötzlich zunimmt oder ungewöhnliche Geräusche auftreten, stoppen Sie den SH15 160-kVA-Transformator aus amorpher Legierung sofort und prüfen Sie, ob die Klemmkraft des Eisenkerns nachgelassen hat.

3. Vermeiden Sie unnötige Demontage: SH15-160-kVA-Transformatoren aus amorpher Legierung sollten keinen routinemäßigen Demontageinspektionen unterzogen werden. Wenn eine Demontage erforderlich ist, muss diese unbedingt innerhalb der 8 Stunden (Feuchtigkeit < 65 %) bzw. 4 Stunden (Feuchtigkeit < 75 %) Expositionszeit des Transformatorgehäuses durchgeführt werden. Wenden Sie sich im Voraus an den Hersteller, um Schäden an der Kernstruktur zu vermeiden.
