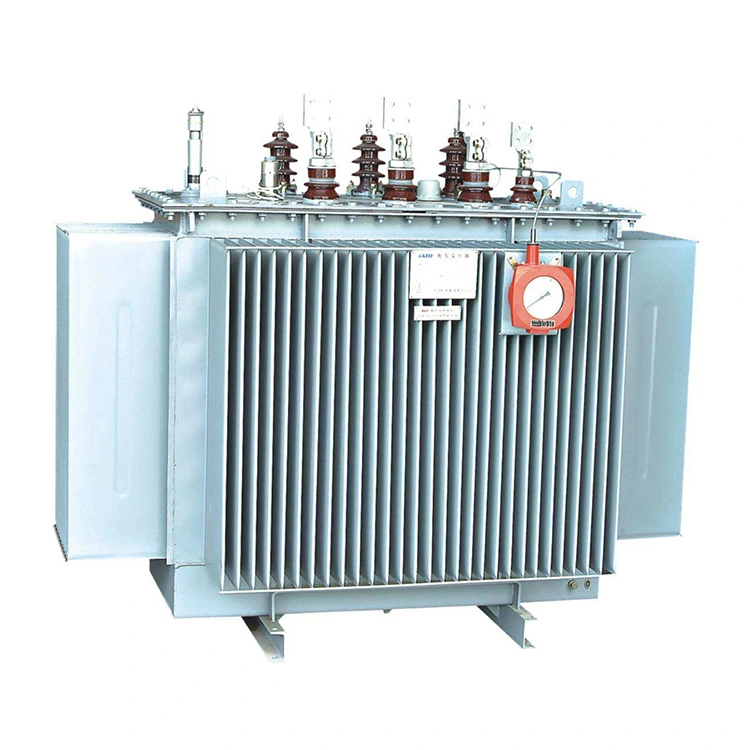

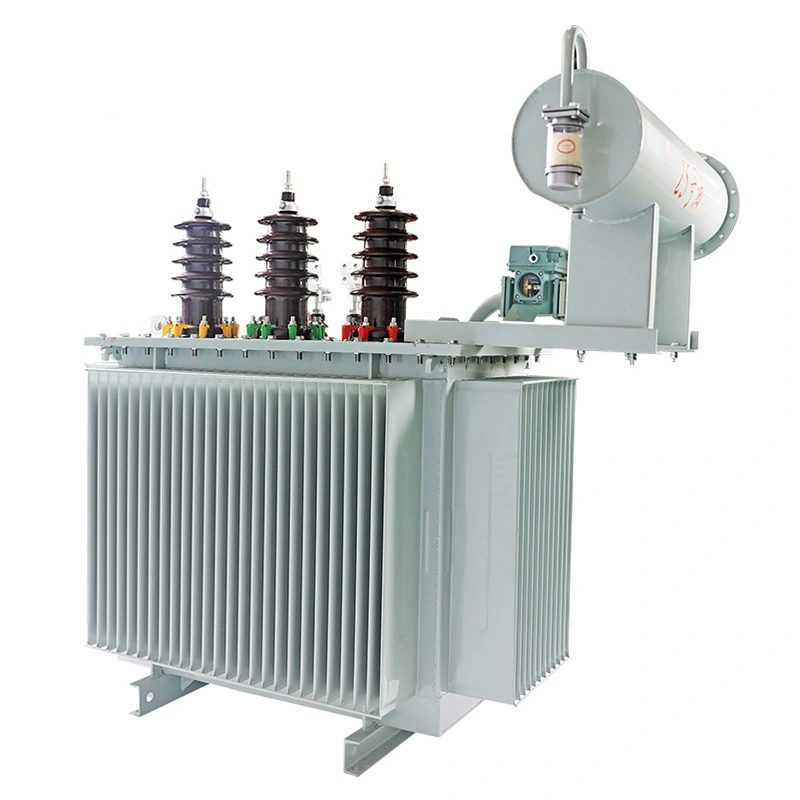

1000-kVA-Verteilungstransformator 11 bis 33 kV

Der 1000-kVA-Verteilungstransformator 11 bis 33 kV ist ein wichtiges elektrisches Mittelspannungsgerät und wird gemäß den Normen IEC 60076 und GB 1094 hergestellt. Es wandelt 11-kV-Eingangsleistung in 33-kV-Ausgangsleistung um und realisiert so die Energieübertragung zwischen Spannungsebenen, die häufig in Industrieparks, Kraftwerken, bei der Modernisierung ländlicher Netze und in großen Industrieunternehmen eingesetzt wird.

Mit der YNd11-Vektorgruppe, dem CRGO-Siliziumstahlkern und den Wicklungen aus reinem Kupfer zeichnet sich der 1000-kVA-Verteilungstransformator von 11 bis 33 kV durch einen niedrigen Energieverbrauch, eine starke Überlastfähigkeit und eine stabile Leistung aus. Mit einer Leerlaufspannungsregelung von ±2×2,5 % gewährleistet es eine stabile Ausgangsleistung, und seine hermetisch abgedichtete Struktur eignet sich für die Installation im Innen- und Außenbereich und bietet zuverlässige Stromversorgung für verschiedene Szenarien.

Der 1000-kVA-Verteilungstransformator von 11 bis 33 kV wird hauptsächlich in Spannungserhöhungsszenarien von Mittelspannungsnetzen eingesetzt.

Zu seinen spezifischen Anwendungsgebieten gehören:

1.Industrieparks, große Industrie- und Bergbauunternehmen: Wandeln Sie den 11-kV-Strom, der von ihren eigenen Kraftwerken erzeugt oder aus dem Stromnetz bezogen wird, in 33-kV-Hochspannungsstrom für die interne Stromübertragung und Stromversorgung großer Geräte um.

2.Kraftwerke und Umspannwerke: Werden als Spannungserhöhungsgeräte für Stromaggregate verwendet, wandeln den von den Generatoren erzeugten Niederspannungsstrom in 33-kV-Hochspannungsstrom um und verbinden ihn mit dem Mittelspannungsnetz.

3. Modernisierung des ländlichen Stromnetzes: Erhöhen Sie das Spannungsniveau des ländlichen Stromnetzes, reduzieren Sie Übertragungsverluste und stellen Sie die Stabilität der ländlichen Stromversorgung sicher.

4. Große Baustellen und temporäre Stromversorgungsprojekte: Bereitstellung einer stabilen 33-kV-Hochspannungsversorgung für große Baumaschinen und temporäre Stromversorgungssysteme.

Technischer Parameter:

F: Welche Wartungsstandards gelten für Transformatorenöl? Wann ist eine Ölnachfüllung oder ein Ölwechsel erforderlich?

A: Dieser 1000-kVA-Verteilungstransformator mit 11 bis 33 kV verfügt über eine vollständig abgedichtete Struktur. Bei normalem Betrieb ohne Ölleckage ist kein häufiges Ölnachfüllen erforderlich.

Wartungsrichtlinien: Nehmen Sie alle 1 bis 2 Jahre Proben zur Prüfung des Transformatoröls und prüfen Sie die Durchschlagspannung, den Feuchtigkeitsgehalt und den Säurewert. Wenn der Ölstand unter der Normskala liegt, die Ölfarbe dunkel und trüb ist, der Feuchtigkeitsgehalt über der Norm liegt oder die Isolationsfestigkeit abnimmt, ist eine rechtzeitige Ölnachfüllung oder ein kompletter Ölwechsel erforderlich. Es ist strengstens verboten, Transformatorenöl verschiedener Marken oder Hersteller zu mischen. Nach dem Ölwechsel ist eine gründliche Entlüftung erforderlich, um lokale Austrittsstörungen durch Luftblasen im Öl zu vermeiden.

F: Wie hoch ist der Standardwert für die Kurzschlussimpedanz eines 1000-kVA-Verteilungstransformators von 11 bis 33 kV? Welche Bedeutung hat diese Einstellung?

A: Die Standard-Kurzschlussimpedanz ist auf 6,5 % eingestellt. Dieser Wert ist der nationale Standard und die IEC-Standardeinstellung für 1000-kVA-Verteilungsleistungstransformatoren auf der 11- bis 33-kV-Ebene. Es kann nicht willkürlich geändert werden.

Die Bedeutung des Kerndesigns liegt darin, dass es erstens den Spitzenkurzschlussstrom bei Netzkurzschlussfehlern effektiv begrenzt, die Auswirkungen der elektromotorischen Kurzschlusskraft auf die Transformatorwicklungen und den Kern reduziert und schwerwiegende Fehler wie Wicklungsverformung und Kernschäden vermeidet. Zweitens passt es sich an die Kurzschlusskapazität des Mittelspannungsnetzes an, gewährleistet die präzise Abstimmung der Einstellungen vor- und nachgeschalteter Schaltanlagen und Relaisschutzgeräte, verhindert Überpegelauslösungen und gewährleistet die Stabilität des gesamten Mittelspannungsverteilungssystems. Drittens steuert es die Spannungsanpassungsrate des 1000-kVA-Verteilungstransformators 11 auf 33 kV, vermeidet übermäßige Spannungsabweichungen bei Lastschwankungen und stellt sicher, dass die Qualität der Stromversorgung den Standards entspricht.
