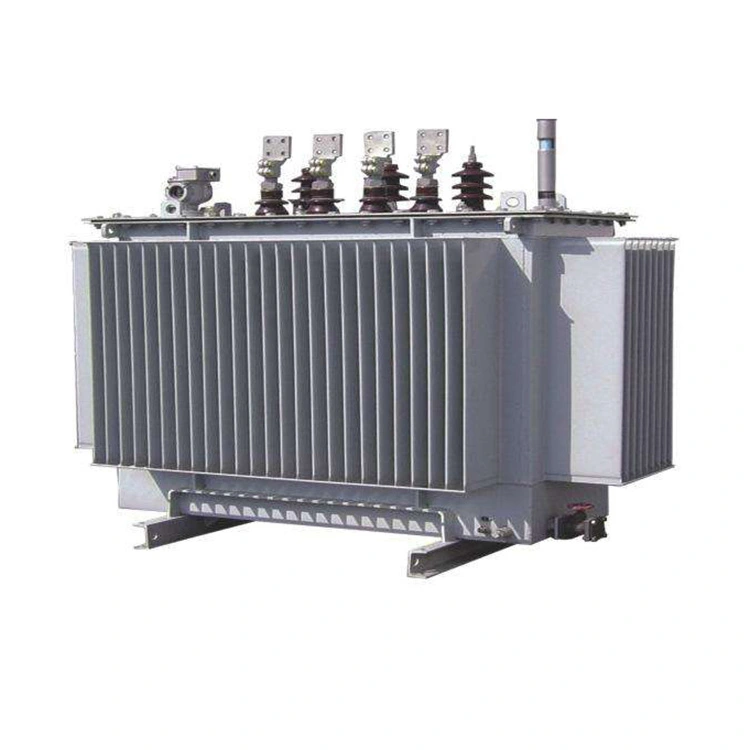

11 kV 1000 KVA On-Load-Tap-Change-Leistungstransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein zuverlässiges Unternehmen mit 20 Jahren Erfahrung in der Produktion von 11-kV-1000-kVA-Laststufentransformatoren. Wir haben ein professionelles Ingenieurteam zusammengestellt, das für die Konstruktion von Transformatoren verantwortlich ist, um deren sicheren und effizienten Betrieb zu gewährleisten. Mittlerweile kontrolliert eine Gruppe von Facharbeitern streng die Qualität während des Produktherstellungsprozesses. Im Laufe von zwanzig Jahren gab es praktisch keine Kundendienstprobleme und das Unternehmen hat sich in China einen sehr guten Ruf erworben.

Anfrage absenden

Produktbeschreibung

Der Kern des 11-kV-1000-kVA-Leistungstransformators mit Laststufenwechsel besteht ausschließlich aus hochwertigen, kornorientierten, kaltgewalzten Siliziumstahlblechen. Die Struktur ist vollständig geneigt und ohne Löcher, und der Kern hat eine mehrstufige Stufenform mit drei oder fünf Nähten. Der Luftverlust und die Geräuschentwicklung sind gering. Der gewalzte Kern wird mit einer speziellen Ausrüstung direkt und ohne Nähte gewalzt, was den magnetischen Widerstand verringert und zu einem geringen Luftverlust führt.

Für die Wicklungen wird hochwertiger Kupferdraht verwendet. Sie werden durch Ziehen von sauerstofffreien Kupferstäben oder Kupferspulen hergestellt. Seine Formen umfassen zylindrische, neue Spiral- und Split-Typen usw., wodurch sichergestellt wird, dass der 11-kV-1000-kVA-Leistungstransformator mit Stufenschalter über eine ausreichende elektrische Festigkeit, mechanische Festigkeit und Wärmeableitungskapazität verfügt.

Der Öltank besteht aus miteinander verschweißten hochwertigen Stahlplatten. Die Wärmeableitungskomponenten verwenden Chip-Kühlkörper, Expansionskühlkörper oder Wellöltanks. Der Öltank wird im Werk zuverlässigen Dichtheitsprüfungen unterzogen. Nachdem die Innen- und Außenflächen mit Säure gewaschen und phosphatiert wurden, wird der 11-kV-1000-kVA-Leistungstransformator mit Laststufenschaltung mit drei Grund- und einer Oberflächenbeschichtung lackiert, die sowohl korrosionsbeständig als auch elegant ist.

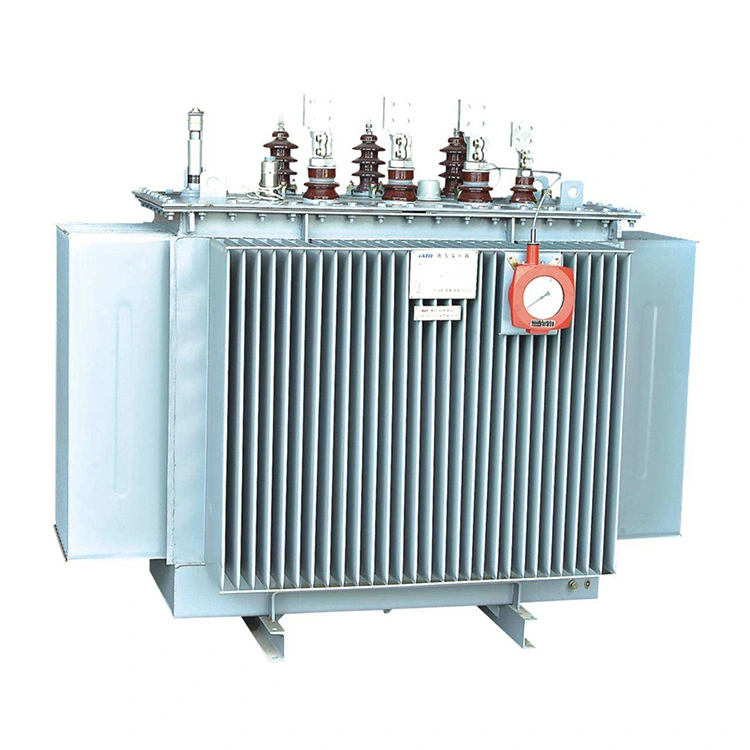

11kv 1000 Kva On Load Tap Change Power Transformer

Technische Spezifikation:

Produktname	11 kV 1000 kVA Laststufenwechsel-Leistungstransformator
Hochspannung	11 kV
Klopfen	±4×2,5 %
Niederspannung	0,4 kV
Gruppe verbinden	Yyn0; Dyn11
Leerlaststrom	0,6 %
Leerlaufverlust	≤0,8 kW
Lastverlust	≤10,3 kW
Impedanzspannung	4,5 %

F: Warum werden Siliziumstahlbleche als Kern von 11-kV-1000-kVA-Leistungstransformatoren mit Laststufenschalter verwendet?

A: Die üblichen Transformatorkerne bestehen normalerweise aus Siliziumstahlblechen. Siliziumstahl ist eine siliziumhaltige Stahlsorte, wobei der Siliziumgehalt zwischen 0,8 % und 4,8 % liegt. Die Verwendung von Siliziumstahl als Kern eines Transformators liegt daran, dass Siliziumstahl selbst ein stark magnetisches Material ist. In einer erregten Spule kann eine große magnetische Induktionsintensität erzeugt werden, wodurch das Volumen des Transformators verringert wird.

Wir wissen, dass der 11-kV-1000-kVA-Laststufentransformator in Wirklichkeit unter Wechselstrombedingungen arbeitet. Verlustleistung tritt nicht nur im Widerstand der Spule auf, sondern ist durch den elektromagnetischen Wechseleinfluss auch im Eisenkern vorhanden. Der Leistungsverlust im Eisenkern wird üblicherweise als „Eisenverlust“ bezeichnet und hat zwei Gründe: Zum einen ist er ein „Hystereseverlust“ und zum anderen ein „Wirbelstromverlust“.

Der Hystereseverlust ist der Eisenverlust, der vom Kern während der Magnetisierung aufgrund des Hysteresephänomens erzeugt wird. Die Größe dieses Verlusts ist proportional zur Fläche, die von der magnetischen Hystereseschleife des Materials umschlossen wird. Die magnetische Hystereseschleife von Siliziumstahl ist schmal, so dass bei Verwendung als Kern eines Transformators weniger Hystereseverluste auftreten, was den Erwärmungsgrad deutlich reduziert.

Aufgrund des Vorhandenseins von Siliziumelementen kann Siliziumstahl den spezifischen Widerstand des Eisenkernmaterials erheblich erhöhen, wodurch die durch das magnetische Wechselfeld im Eisenkern erzeugten induzierten Wirbelströme wirksam unterdrückt und Wirbelstromverluste erheblich reduziert werden.

Die laminierte und gestapelte Struktur aus Siliziumstahlblechen in Kombination mit ihren eigenen verlustarmen Eigenschaften ermöglicht, dass der Eisenkern des 11-kV-1000-kVA-Leistungstransformators mit Laststufenschalter unter Wechselstrombedingungen mit Netzfrequenz einen geringeren Temperaturanstieg aufweist und energieeffizienter und stabiler arbeitet.
