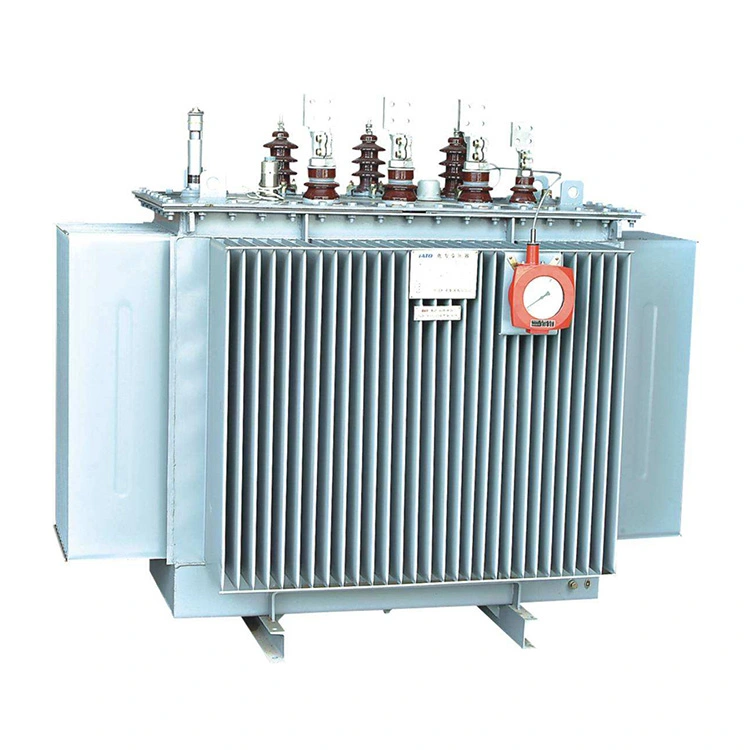

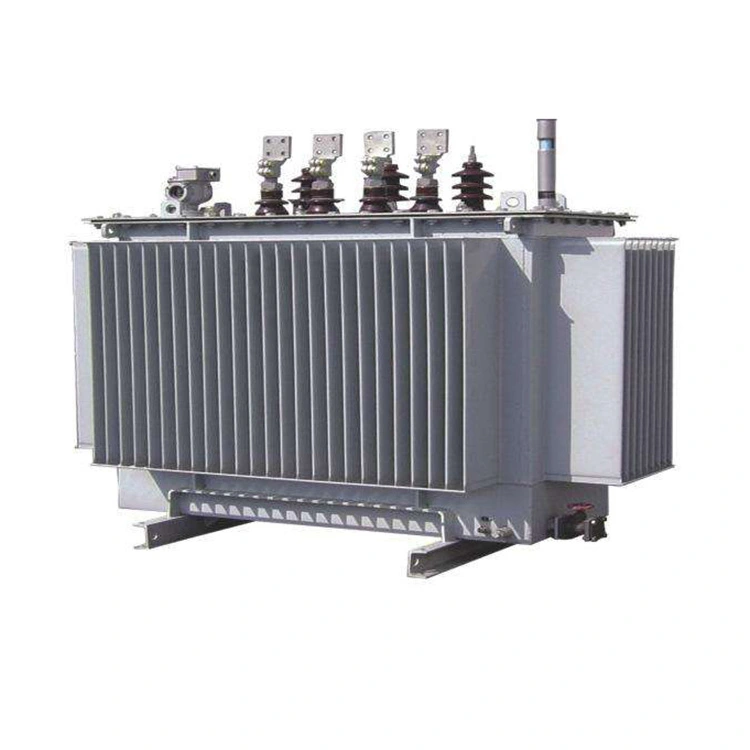

10 kV 1600 kVA Öltransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. mit Sitz in Wenzhou, Provinz Zhejiang, ist ein herausragender Transformatorenhersteller, der für seine Zuverlässigkeit bekannt ist. Seit fast 20 Jahren beliefern wir staatliche und private Projekte auf der ganzen Welt mit qualitativ hochwertigen Transformatoren zu angemessenen Preisen und haben uns einen Ruf für Exzellenz erworben. Das Unternehmen hat fortschrittliche Technologien aus nationalen und internationalen Quellen eingeführt, die neuesten Materialien verwendet und das Design optimiert, um 10-kV-1600-kVA-Öltransformatoren herzustellen. Dadurch wurde die Produktstruktur vernünftiger gestaltet und die elektrische Festigkeit, mechanische Festigkeit und Wärmeableitungskapazität des Produkts deutlich verbessert.

Anfrage absenden

Produktbeschreibung

Der Kern des 10-kV-1600-kVA-Öltransformators wird durch Stapeln hochwertiger kaltgewalzter Siliziumstahlbleche hergestellt. Dadurch werden der Leerlaufverlust und der Leerlaufstrom deutlich reduziert. Der Kern ist miteinander verbunden, um seine Dichtheit zu gewährleisten und Geräusche zu minimieren. Sowohl die Hochspannungs- als auch die Niederspannungswicklung sind mit sauerstofffreiem Kupfer umwickelt. Die Niederspannungswicklung weist eine Doppelspiral- oder Vierspiralstruktur auf, während die Hochspannungswicklung eine mehrschichtige zylindrische Struktur aufweist.

Die 10-kV-1600-kVA-Öltransformatorverbindung nutzt die Dyn11-Technologie, die die Auswirkungen von Oberschwingungen auf das Stromnetz reduziert und die Qualität der Stromversorgung verbessert. Es verfügt über eine vollständig versiegelte Struktur, die die Lebensdauer verlängert.

Der 10-kV-1600-kVA-Öltransformator ist wartungsfrei und das tatsächlich gemessene Geräusch liegt unter dem Standard. Im Gegensatz zu gewöhnlichen Öltransformatoren benötigen vollständig abgedichtete Transformatoren keinen Öltank. Änderungen des Ölvolumens können durch die Elastizität der Wellbleche im Öltank automatisch angepasst und ausgeglichen werden.

10kv 1600kva Oil Immersed Power Transformer

Technischer Parameter:

Produktname	10 kV 1600 kVA Öltransformator
Hochdruck (KV)	10 KV
Hochdruck-Zapfbereich (%)	±5 / ±2 ×2,5 %
Niederdruck (KV)	0,4 KV
Vektorgruppensymbol	Dyn11/Yyn0
KEIN Lastverlust (W)	1640 W
Lastverlust (W)	14500 W
NO-Laststrom (%)	0,8 %
Kurzschlussimpedanz (%)	4,5 %

Die Merkmale des 10-kV-1600-kVA-Öltransformators

1. Sein Kern wird durch Stapeln von 0,18 bis 0,3 Millimeter dicken orientierten Siliziumstahlblechen durch Stanz- und Scherprozesse hergestellt, was eine gute Stabilität gewährleistet.

2.Die Spule besteht aus reinem Kupfer. Für Hochspannungskreise wird Polyimid-Lackdraht verwendet; Für Niederspannungsschaltkreise hingegen werden sauerstofffreie Kupferdrähte oder Kupferfolien verwendet, um die Kurzschlussfestigkeit zu verbessern.

3 „Durch die Verwendung des ‚Dyn11‘-Verbindungssymbols kann der Einfluss von Oberschwingungen höherer Ordnung vermieden werden. Es widersteht wirksam den Auswirkungen unkompensierter Lasten und verbessert die Qualität der Stromversorgung.“

4.Der ölgefüllte 10-kV-1600-kVA-Leistungstransformator verwendet eine Vakuumöleinspritzung, um Luftblasen aus dem Kern zu entfernen und so die Stabilität der Isolationsleistung sicherzustellen.

5. Der Transformator wird vor Verlassen des Werks strengen Kontrollen unterzogen und entspricht vollständig den IEC- und ISO-Standards.

Der Herstellungsprozess und die Struktur vollständig abgedichteter Öltransformatoren unterscheiden sich von denen gewöhnlicher Öltransformatoren.

(1) Das Gehäuse des vollständig abgedichteten Öltransformators ist unter Vakuum mit Öl gefüllt, wodurch Feuchtigkeit und Luft vollständig aus den Isoliermaterialien entfernt werden und so die langfristige Betriebslebensdauer des Transformators gewährleistet wird.

(2) Bei den vollständig abgedichteten 10-kV-1600-kVA-Öltransformatoren besteht der Öltank aus einem gewellten Tank oder einer zusammenklappbaren Wärmeableitungsvorrichtung, und der Ölbehälter entfällt. Die Ölvolumenänderung wird durch die Elastizität des Öltanks ausgeglichen.

Da das Gehäuse des vollständig abgedichteten Öltransformators von der Luft isoliert ist, besteht kein Kontakt zwischen Öl und Luft, sodass die Isolierung nicht feucht wird und die Alterungsrate erheblich verringert wird. Dadurch werden Zuverlässigkeit und Lebensdauer des Transformators verbessert. Eine Inspektion vor dem Betrieb ist nicht erforderlich, so dass Anwender Kosten sparen können.
