22-kV-Leistungstransformator, 1000-kVA-Öltransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist eine auf die Herstellung von Transformatoren spezialisierte Quellenfabrik, die sich seit vielen Jahren intensiv mit der Herstellung und dem Handel von Transformatoren beschäftigt. Das ölgekapselte 22-kV-Leistungstransformator-1000-kVA-Design verwendet hochwertige Siliziumstahlbleche und -kerne, was zu geringeren Verlusten und einer stabileren Leistung führt. Es entspricht vollständig den internationalen Standards. Gleichzeitig bieten wir maßgeschneiderte Lösungen und haben einen deutlichen Preisvorteil bei der Direktlieferung ab Werk.

Anfrage absenden

Produktbeschreibung

Der Kern des in Öl getauchten 22-kV-Leistungstransformators mit 1000 kVA besteht aus einem kornorientierten kaltgewalzten Ferrit-Magnetkern mit hoher magnetischer Absorption. Der Kern besteht aus einer vollständig geneigten Verbindungsstruktur aus laminierten Kernen. Die Kernsäule hat einen mehrstufigen, gestuften kreisförmigen Querschnitt, und das Joch und der Kern haben die gleiche Querschnittsfläche.

Der in Öl getauchte 22-kV-Leistungstransformator mit 1000 kVA verfügt über einen in Öl getauchten Öltank, der aus gewellten Wänden besteht. Der Innenraum ist mit staubdichter Farbe beschichtet und die Farbschicht ist stark. Der wellenförmige Kühlkörper hat eine kühlende Wirkung und seine Zähigkeit kann die Gewichtsveränderungen des Transformatoröls ausgleichen, die durch die Regulierung der Umgebungstemperatur verursacht werden.

Daher verfügt der abgedichtete Transformator über keinen Ölbehälter, wodurch sich die relative Gesamthöhe des Transformators verringert. Bei der Verpackung des ölgekapselten 22-kV-Leistungstransformators mit 1.000 kVA wird die Technologie der Vakuum-Ölfüllung eingesetzt, wodurch die Feuchtigkeit im Transformator vollständig entfernt wird und das Transformatoröl nicht mit der Luft in Kontakt kommt.

Dadurch wird effektiv verhindert, dass Wasser und Sauerstoff in den Transformator eindringen und die Isolierung des Transformators kontinuierlich verschlechtern. Da das Transformatorenöl altern kann, ist die Durchführung regelmäßiger Ölprobentests nicht erforderlich.

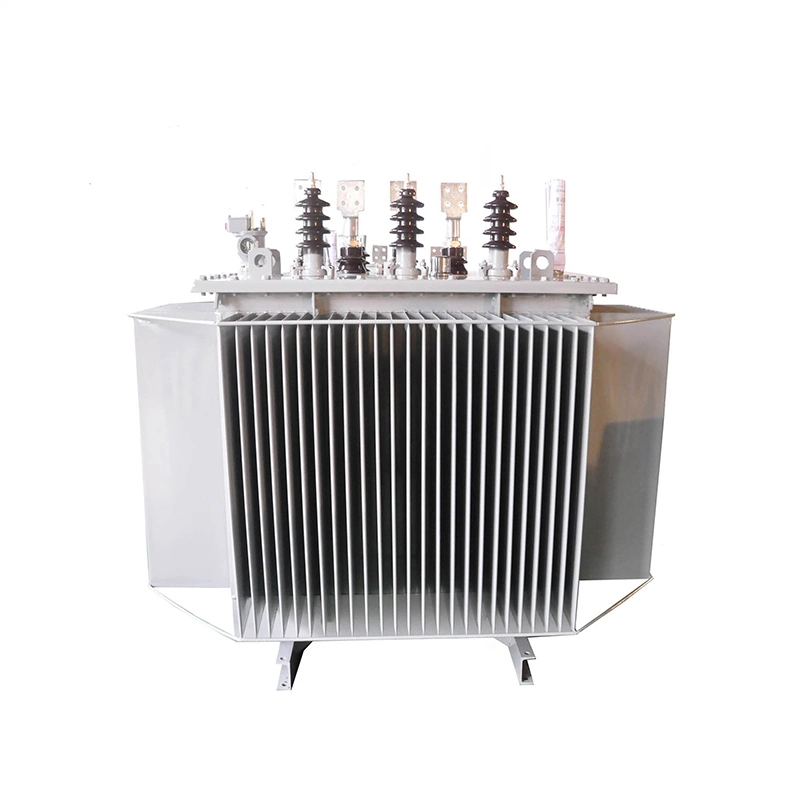

22kv Power Transformer 1000kva Oil Immersed

22-kV-Leistungstransformator, 1000-kVA-Öltransformator, technischer Parameter:

Nennleistung:	1000 kVA
Primärspannung:	22 kv
Sekundärspannung:	0,4 kv
Anzahl der Phasen:	3 Phasen
Isolationstemperaturklasse:	Klasse A (105°C) / Klasse F (155°C) als optionale Auswahl
Po	≤1150 W
Packungstemperatur 75°C	≤9200 W
Fehlerimpedanz	5 %

Warum ist der Eisenkern des 22-kV-Leistungstransformators mit 1.000 kVA in Öl geerdet?

Wenn ein Leistungstransformator normal funktioniert, muss der Eisenkern über einen zuverlässigen Erdungspunkt verfügen. Ohne Erdung würde die schwebende Spannung zwischen dem Eisenkern und der Erde zu intermittierenden Durchschlagsentladungen zwischen dem Eisenkern und der Erde führen. Sobald der Eisenkern nur an einem Punkt geerdet ist, ist die Möglichkeit der Bildung eines schwebenden Potenzials auf dem Eisenkern ausgeschlossen. Wenn der Eisenkern jedoch über mehr als einen Erdungspunkt verfügt, führt das ungleiche Potenzial zwischen den Eisenkernen zu einem zirkulierenden Strom zwischen den Erdungspunkten, was zu einer Überhitzung an mehreren Erdungspunkten des Eisenkerns führt. Dies kann zu einem Mehrpunkt-Erdungsfehler führen, bei dem der Eisenkern kurzgeschlossen wird, was zu einem erhöhten Eisenverlust führt, der die Leistung und den normalen Betrieb des Transformators ernsthaft beeinträchtigt und aufgrund einer starken Gaseinwirkung sogar zu einer Abschaltung führen kann.

Der verbrannte und geschmolzene lokale Eisenkern kann einen Kurzschluss zwischen den Eisenspänen verursachen, was den Eisenverlust erhöht und die Leistung und den normalen Betrieb des Transformators ernsthaft beeinträchtigt, sodass die Siliziumstahlbleche des Eisenkerns zur Reparatur ausgetauscht werden müssen. Daher darf ein in Öl getauchter 22-kV-Leistungstransformator mit 1000 kVA nicht mehrere Erdungspunkte haben; es kann und muss nur genau einen Erdungspunkt haben.
