200 kVA 13,8 kV Trockentransformator-Epoxidharz

Wenzhou Xifa Electrical Equipment Co., Ltd. hat seinen Sitz in Yueqing, Wenzhou – der berühmten Heimatstadt für Elektrogeräte in China. Mit über 20 Jahren umfassender Erfahrung in der Herstellung von Transformatoren und Schaltanlagen hat sich unser Unternehmen im In- und Ausland einen guten Ruf erworben. Das von uns hergestellte 200-kVA-13,8-kV-Trockentransformator-Epoxidharz ist besonders beliebt und wird auf Märkten auf der ganzen Welt häufig verkauft.
Vor dem Verlassen des Werks muss jedes 200-kVA-13,8-kV-Trockentransformator-Epoxidharz strengen Prüfungen unterzogen werden, einschließlich induzierter Überspannungsfestigkeitstests und Teilentladungsmessungen, die weniger als 10 pC betragen müssen, um sicherzustellen, dass das Produkt Standards wie GB T 10228 oder IEC 60076 entspricht.

Anfrage absenden

Produktbeschreibung

Die Hochspannungs- und Niederspannungswicklungen des 200-kVA-13,8-kV-Trockentransformators aus Epoxidharz bestehen aus einer Gussspulenkonstruktion und bieten Vorteile wie hohe Kurzschlussfestigkeit, geringen Wartungsaufwand, hohe Betriebseffizienz, kompakte Größe und geringe Geräuschentwicklung. 200-kVA-13,8-kV-Trockentransformator-Epoxidharze werden üblicherweise an Standorten mit hohen Anforderungen an den Brand- und Explosionsschutz verwendet.

Der Spulengussprozess nutzt statisches Mischen, Vakuumguss und Überdrucktechnologie, was zu einer Leistung führt, die der des Vakuumgusses ohne Überdruck überlegen ist.

Am Kernmodell wird eine Simulationsanalyse durchgeführt, um Kernhohlraumresonanzen zu vermeiden und Rauschen effektiv zu reduzieren. Am Hochspannungsspulenmodell wird eine Blitzschlagsimulationsanalyse durchgeführt, um die Blitzfestigkeit des Produkts zu verbessern. Die Feldstärke zwischen den Schichten wird reduziert, um eine geringe Teilentladung zu erreichen.

Die Harzstruktur der Hochspannungs- und Niederspannungsgussspulen ist dünn, rissbeständig und bietet eine gute Wärmeableitungsleistung bei geringem Temperaturanstieg.

Die gegossenen Hochspannungs- und Niederspannungsspulen verwenden Isoliermaterialien der Klasse H und bieten eine hohe Überlastfähigkeit. Bei natürlicher Kühlung kann das 200-kVA-13,8-kV-Trockentransformator-Epoxidharz kontinuierlich bei 110 % Last betrieben werden; Unter forcierter Luftkühlung kann es kontinuierlich bei 150 % Last betrieben werden.

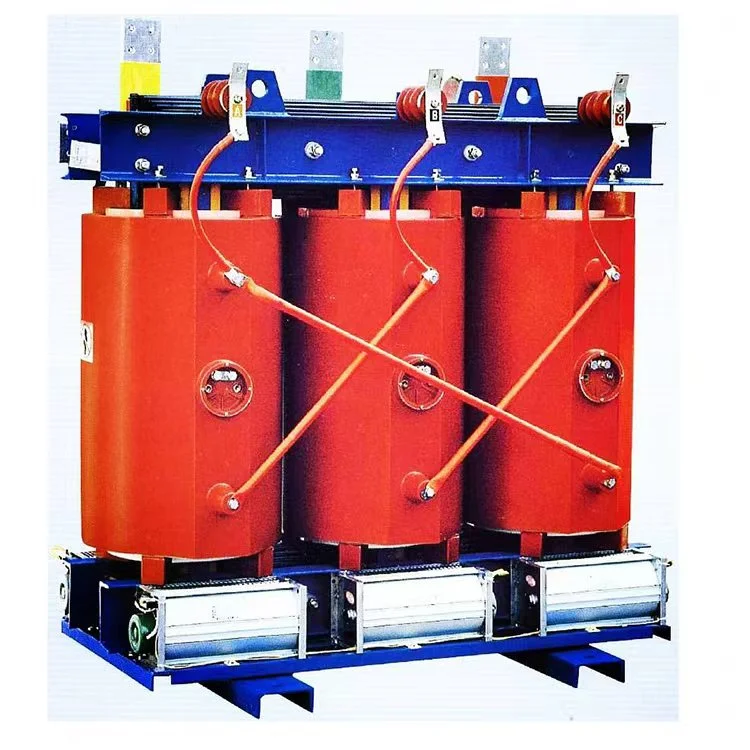

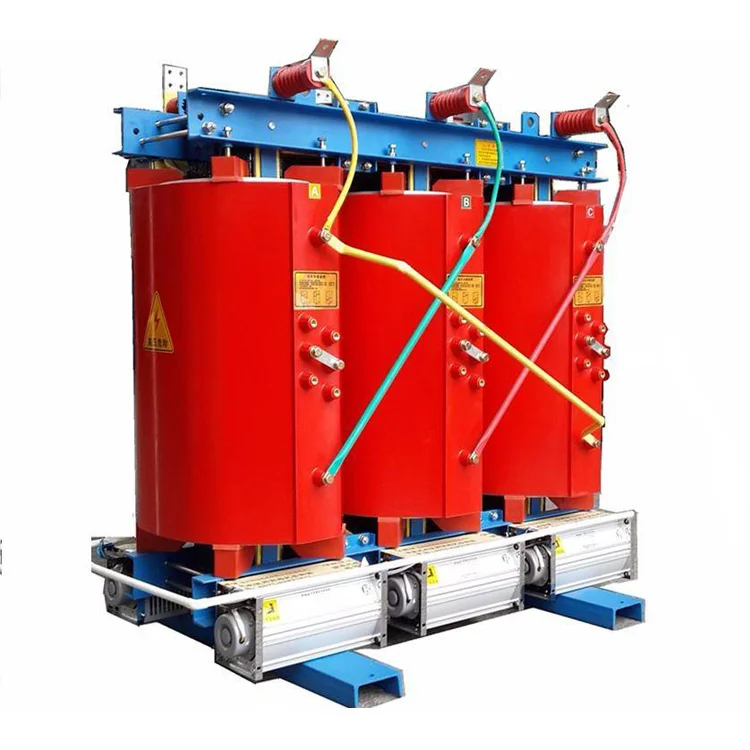

Ein umfassendes Temperaturerkennungs- und Schutzsystem kann ausgestattet werden. Das intelligente Signaltemperaturkontrollsystem erkennt automatisch die Betriebstemperatur jeder der drei Phasenwicklungen und zeigt sie an, startet und stoppt automatisch die Kühlventilatoren und bietet Alarm- und Auslösefunktionen.

200-kVA-13,8-kV-Trockentransformator-Epoxidharz zeichnet sich durch ein attraktives Erscheinungsbild, eine kompakte Größe, einen geringen Platzbedarf und niedrige Installationskosten aus.

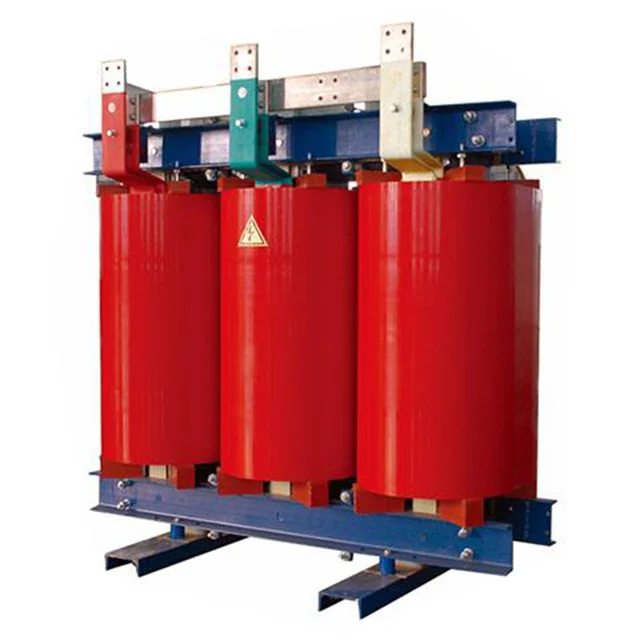

200kva 13 8kv Dry Type Transformer Epoxy Resin

Produktparameter:

Name	200-kVA-13,8-kV-Trockentransformator-Epoxidharz
Nennkapazität	200 kVA
Primärspannung	13,8 kV
Sekundärspannung	0,4/0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	Basierend auf den Anforderungen des Kunden
Lastverlust (Pk) bei 120 °C	Basierend auf den Anforderungen des Kunden
Impedanzspannung (UK)	6 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück

Anfrage

Kann ein 200-kVA-13,8-kV-Trockentransformator aus Epoxidharz im Freien installiert werden? Ja, aber sie erfordern Schutzgehäuse der Schutzart IP54 oder höher, um vor Feuchtigkeit, Staub und extremen Wetterbedingungen zu schützen.

Wie hoch ist der Geräuschpegel eines 200-kVA-13,8-kV-Trockentransformators aus Epoxidharz? Der Geräuschpegel liegt je nach Ausführung und Belastung typischerweise zwischen 50 und 70 dB. Leisere Modelle sind mit Geräuschreduzierungsfunktionen erhältlich.

Kann der Transformator für bestimmte Anwendungen angepasst werden? Ja, Hersteller bieten Anpassungsoptionen an, wie zum Beispiel:

Spezielle Spannungswerte (z. B. 20 kV bis 6,6 kV)

Erweiterter Schutz (z. B. Überspannungsableiter, Temperatursensoren)

Gehäusematerialien (Edelstahl, korrosionsbeständige Beschichtungen)
