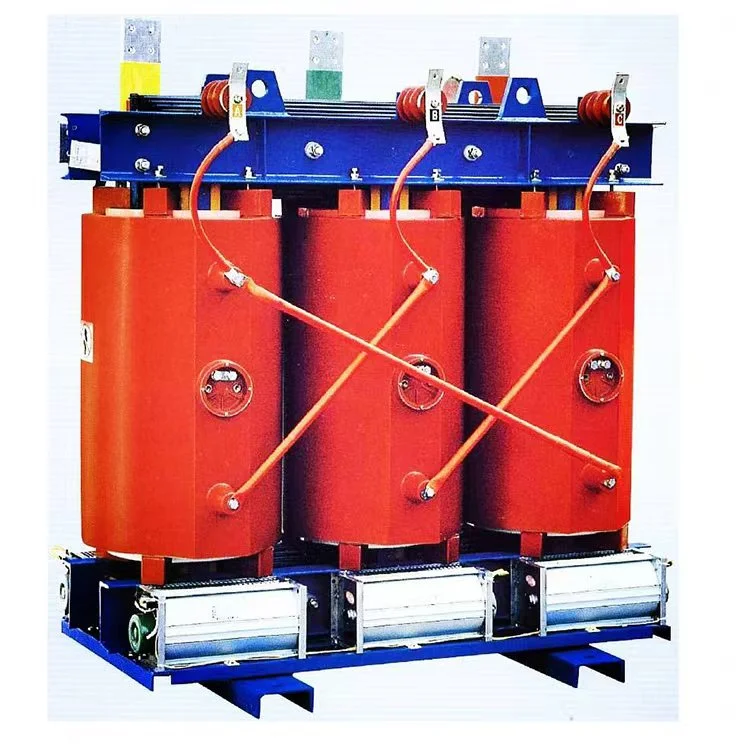

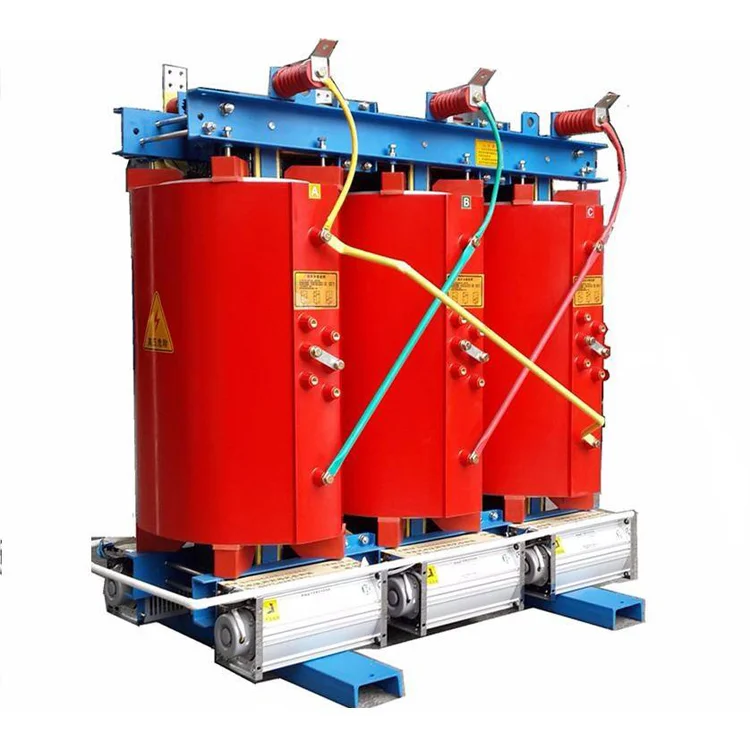

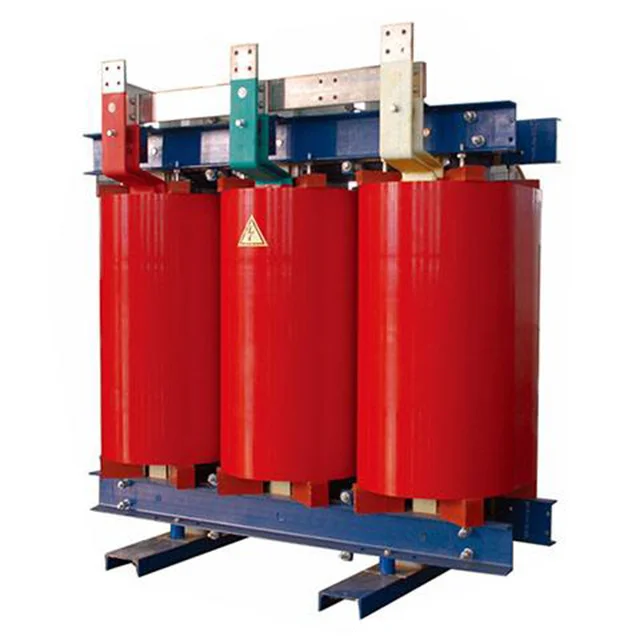

11 kV 2000 kVA Dreiphasen-Trockentransformator aus Gießharz

Die Eigenschaften von Epoxidharz für dreiphasige Gießharz-Trockentransformatoren mit 11 kV und 2000 kVA

Verformungstemperatur (°C): 90~100

Linearer Ausdehnungskoeffizient (K⁻¹): 60~70

Wärmeleitfähigkeit [W·(m·K)⁻¹]: 0,2~0,3

Biegefestigkeit (N·mm⁻²): 130~150

Zugfestigkeit (N·mm⁻²): 80~90

Druckfestigkeit (N·mm⁻²): 130~150

Tangens des dielektrischen Verlusts tanδ (%): 0,5–2,5

Dielektrizitätskonstante ε: 3,5~4,5

Volumenwiderstand (Ω·cm): 10^16 ~ 10^17

Durchschlagsfestigkeit (kV·mm⁻¹): 18~22

Das zum Gießen des 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformators verwendete Epoxidharz hat eine dielektrische Durchschlagsfestigkeit von 18 bis 22 kV/mm und weist ungefähr die gleiche Blitzstoßfestigkeitsspannung auf wie ein Öltransformator derselben Spannungsklasse. Daher ist sein Isolationsgrad sehr hoch.

Dank der Materialeigenschaften des Epoxidharzes und des integralen Vergusses der Wicklungen, die nach der Wärmehärtung einen starren Körper bilden, weist der 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformator eine hervorragende mechanische Festigkeit auf. Tests zur Kurzschlussfestigkeit haben gezeigt, dass 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformatoren selten durch Kurzschlüsse beschädigt werden.

Epoxidharz ist schwer entzündlich, flammhemmend und selbstverlöschend und verursacht wahrscheinlich keine Folgekatastrophen wie Explosionen. Dies verleiht dem 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformator eine gute Katastrophenschutzleistung.

Als chemisch hochstabiles Material ist Epoxidharz resistent gegen Feuchtigkeit und Staub und ermöglicht einen zuverlässigen Betrieb auch unter rauen, stark verschmutzten Atmosphärenbedingungen. Daher funktionieren 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformatoren in Klimazonen mit bis zu 100 % Luftfeuchtigkeit normal und können nach dem Abschalten ohne Trocknen oder Vorheizen wieder gestartet werden.

Unterdessen erfordern Trockentransformatoren keinen separaten Transformatorraum und kein Anheben des Kerns für die Wartung, was Bodenfläche spart und entsprechend die Bauinvestitionen im Bauwesen reduziert.

Aufgrund der oben genannten Vorteile ist der Marktanteil von 11-kV-2000-kVA-Dreiphasen-Gießharz-Trockentransformatoren immer höher geworden

Produktparameter:

Lieferzeit des Produkts

Ungefähr drei Wochen nach Eingang der Anzahlung des Kunden schließen wir die Produktion ab und führen die Lieferung durch.

Herstellung von Geräten

Halbfertiges Produkt

Schutzgehäuse IP21

Transformatorkern

Transformatorwicklung

Testzentrum

Wickelwerkstatt
