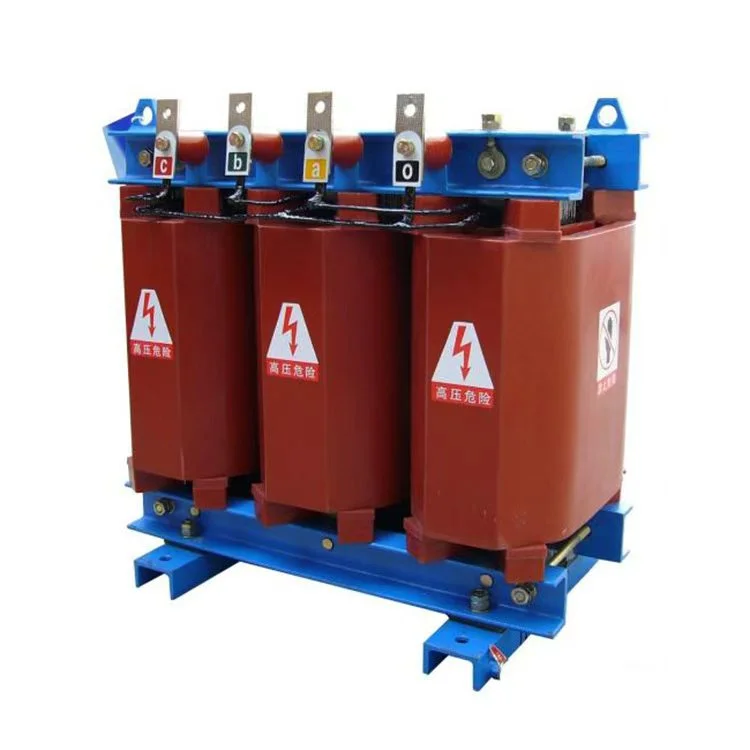

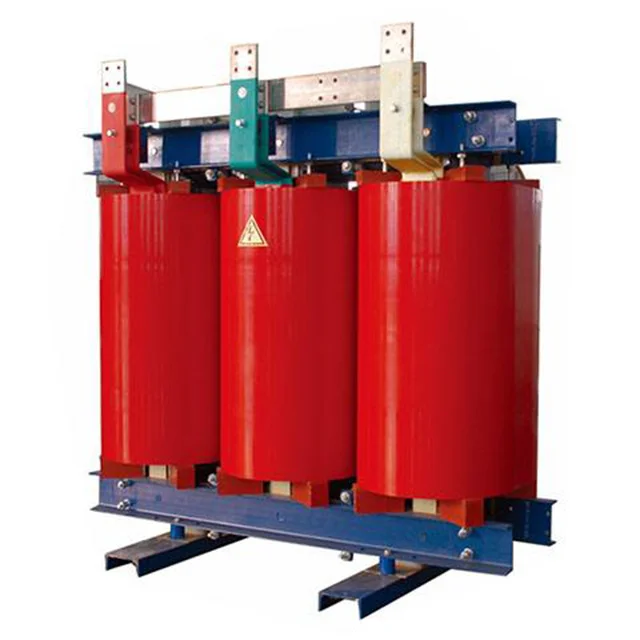

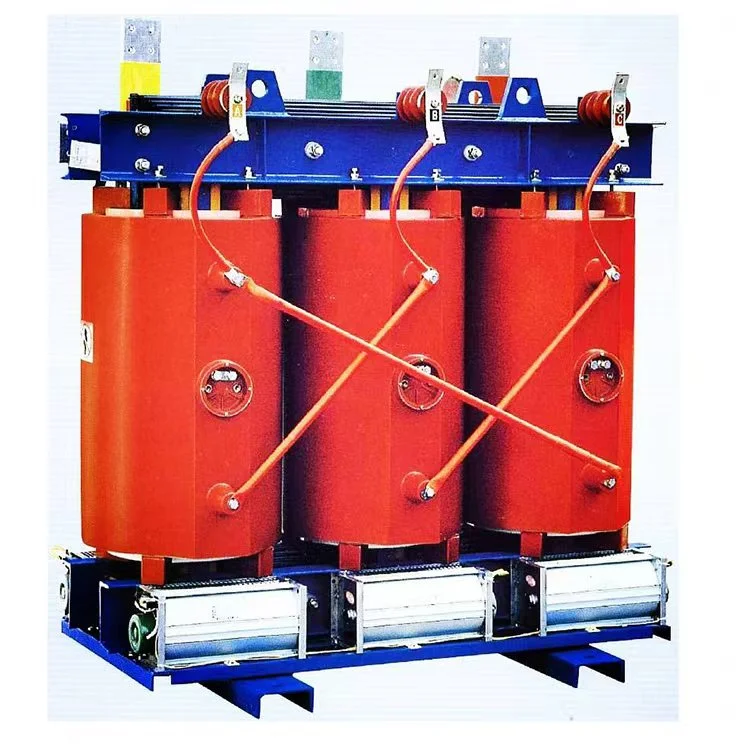

Scb10 Gießharz-Trockentransformator 630 kVA

Der Kern und die Klemmteile des 630-kVA-Trockentransformators scb10 aus Gießharz sind speziell mit Schutzharz behandelt und sehen ästhetisch gut aus. Die Niederspannungswicklung verwendet eine Folienwicklung, während die Hochspannungswicklung eine segmentierte mehrschichtige zylindrische Struktur annimmt, die eine ausgeglichene Ampere-Windungsverteilung des 630-kVA-Trockentransformators scb10 aus Gießharz, einen geringen Streufluss, eine hohe mechanische Festigkeit und eine hohe Kurzschlussfestigkeit gewährleistet. Der geräuscharme Kühlventilator und der intelligente Temperaturregler ermöglichen dem 630-kVA-Trockentransformator scb10 aus Gießharz einen Fehleralarm, einen Übertemperaturalarm und einen Start-Stopp-Schutz und können auch eine Mikrocomputer-Fernüberwachung erreichen.

Der Gießharz-Trockentransformator 630 kVA scb10 verfügt über bemerkenswerte „drei Tiefs und drei Hochs“-Eigenschaften: geringer Verlust, geringes Rauschen und geringe Teilentladung; sowie hohe mechanische Festigkeit, hohe elektrische Festigkeit und hohe Feuchtigkeits- und Korrosionsbeständigkeit.

1. Die Gussspule weist im Vergleich zu in Öl getauchten Transformatoren eine höhere mechanische Festigkeit und eine höhere Kurzschlussfestigkeit auf und verformt sich unter der Wirkung elektromagnetischer Kurzschlusskräfte nicht.

2. Da die Spannungsfestigkeit von Epoxidharz viel höher ist als die von Luft (ungefähr das 3,5- bis 4-fache) und auch seine Dielektrizitätskonstante höher ist, weist der 630-kVA-Trockentransformator scb10 aus Gießharz eine gute Impulsüberspannungsfestigkeit und einen hohen BIL-Wert auf.

3.Es weist eine außergewöhnliche Feuchtigkeits- und Korrosionsbeständigkeit auf und eignet sich daher besonders für den Betrieb unter extrem rauen Umgebungsbedingungen. Es kann nach der Stilllegung wieder in Betrieb genommen werden, ohne dass eine Trocknungsbehandlung erforderlich ist.

4. Aufgrund der Vakuumverarbeitung und des Gussformens der Spule weisen 630-kVA-Trockentransformatoren mit Gießharztyp scb10 keine Blasen zwischen Windungen oder Schichten auf, was zu dem niedrigsten Teilentladungsgrad unter ähnlichen Produkten führt.

Normale Betriebsbedingungen für einen 630-kVA-Scb10-Gießharz-Trockentransformator

Höhe nicht über 1000 m, Verwendung im Innenbereich

Umgebungstemperatur: Maximale Temperatur +40°C

Maximale Tagesdurchschnittstemperatur +30°C

Maximale Jahresdurchschnittstemperatur +20°C

Mindesttemperatur -5°C

Wenn die klimatischen Bedingungen in Ihrem Land relativ extrem sind, können wir den 630-kVA-Trockentransformator scb10 aus Gießharz entsprechend den örtlichen Klimabedingungen umgestalten. Wenn Kunden geringere Verluste und höhere Isolationswerte wünschen, ist natürlich auch eine kundenspezifische Produktion möglich.

Produktparameter:

Herstellung von Geräten

Halbfertiges Produkt

Schutzgehäuse IP21

Transformatorkern

Transformatorwicklung

Testzentrum

Wickelwerkstatt
