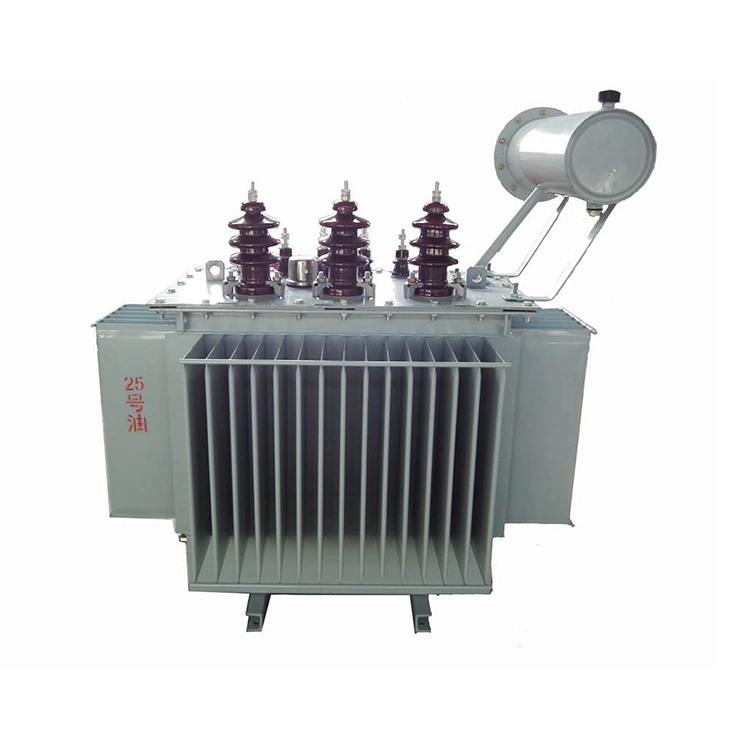

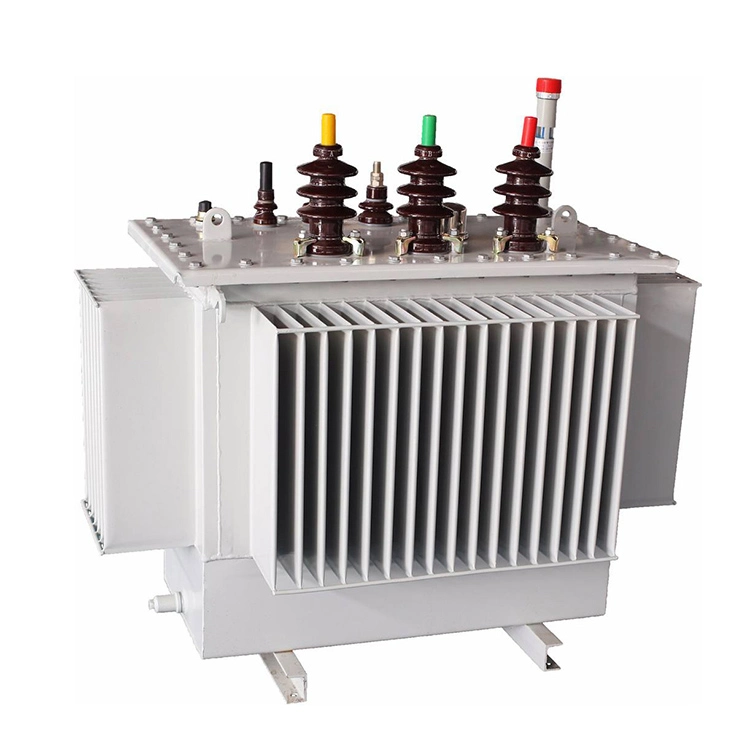

200-kVA-Kupferwicklungs-Öltransformator der S13-Serie

Öltransformatoren: Merkmale, Anwendungen und Auswahlüberlegungen

Öltransformatoren der Serie S13 mit 200-kVA-Kupferwicklung werden in modernen Stromnetzen häufig eingesetzt. Die Hauptfunktion eines Öltransformators besteht darin, Spannungsniveaus umzuwandeln und elektrische Energie effizient an verschiedene Arten von Lasten zu verteilen. Die auf dem Prinzip der elektromagnetischen Induktion basierenden 200-kVA-Öltransformatoren der Serie S13 mit Kupferwicklung können die Wechselstromspannung je nach Bedarf erhöhen oder verringern, sodass sie für ein breites Anwendungsspektrum in Energieversorgungsunternehmen, Industrieanlagen und landwirtschaftlichen Systemen geeignet sind. Ihr Design kombiniert effektive Kühlung, zuverlässige Isolierung und lange Lebensdauer, sodass sie sowohl im Innen- als auch im Außenbereich eingesetzt werden können.

Technische Prinzipien und Hauptkomponenten

Die Hauptelemente eines 200-kVA-Öltransformators der Serie S13 mit Kupferwicklung sind der Magnetkern, die Wicklungen und das Isolieröl. Der Kern besteht im Allgemeinen aus hochwertigen Siliziumstahllaminierungen, die so angeordnet sind, dass Wirbelstromverluste reduziert und die magnetische Leistung verbessert werden. Abhängig von den Designanforderungen können die Wicklungen aus Kupferleitern bestehen und in Hochspannungs- und Niederspannungsspulen konfiguriert werden.

Der Transformatorkessel ist mit Isolieröl gefüllt, das zwei wichtige Funktionen erfüllt. Es sorgt für eine elektrische Isolierung zwischen unter Spannung stehenden Komponenten und leitet gleichzeitig die Wärme von den Wicklungen und dem Kern ab. Die beim Betrieb entstehende Wärme wird durch das Öl übertragen und dann über die Tankoberfläche an die Umgebungsluft abgegeben. Dieser Kühlprozess trägt zur Aufrechterhaltung stabiler Betriebstemperaturen bei und unterstützt die langfristige Zuverlässigkeit. Das Gehäuse ist so konzipiert, dass es das Eindringen von Staub und Fremdkörpern verhindert und so einen sicheren Betrieb in einer Vielzahl von Umgebungen gewährleistet.

Leistungsmerkmale und typische Anwendungen

Öltransformatoren sind in einem breiten Leistungsspektrum erhältlich, üblicherweise mit Leistungen von 25 kVA bis 4000 kVA. Typische Spannungskonfigurationen können eine Hochspannungsseite mit einer Nennspannung von 10 kV und eine Niederspannungsseite mit einer Nennspannung von 400 V umfassen. Impedanzwerte und Lastverluste variieren je nach Transformatorkapazität und Designanforderungen.

Die 200-kVA-Öltransformatoren der S13-Serie mit Kupferwicklung sind für den Betrieb unter anspruchsvollen Umgebungsbedingungen ausgelegt, zu denen sowohl Regionen mit niedrigen als auch hohen Temperaturen gehören. Ihre dreiphasige Konfiguration erfüllt die Anforderungen industrieller Stromversorgungssysteme, während die starke elektromagnetische Verträglichkeit dazu beiträgt, Störungen mit Geräten in der Nähe zu minimieren.

Zu den üblichen Anwendungen gehören Umspannwerke, Fabrikverteilungsnetze, landwirtschaftliche Bewässerungsstationen, Gewerbegebäude und andere Einrichtungen, die eine zuverlässige und stabile Stromversorgung benötigen.

Technische Vorteile und Sicherheitsmerkmale

Im Vergleich zu Trockentransformatoren bieten 200-kVA-Öltransformatoren der Serie S13 mit Kupferwicklung mehrere deutliche Vorteile. Das Isolieröl bietet eine höhere Spannungsfestigkeit als Luft, was ein kompakteres elektrisches Design bei gleichzeitiger Beibehaltung einer zuverlässigen Isolationsleistung ermöglicht. Darüber hinaus absorbiert und überträgt das Öl die Wärme besser. Es trägt dazu bei, thermische Belastungen zu reduzieren und die Lebensdauer der Geräte zu verlängern.

Ein weiterer wichtiger Vorteil ist der Feuchtigkeitsschutz. Das Öl umgibt die internen Komponenten und fungiert als Barriere gegen Feuchtigkeit, wodurch sich Öltransformatoren besonders für Bereiche mit erhöhter Feuchtigkeit eignen.

Aus Sicherheitsgründen sind Transformatorkessel üblicherweise mit Druckentlastungsvorrichtungen ausgestattet. Wenn ein interner Fehler dazu führt, dass der Druck über einen sicheren Grenzwert hinaus ansteigt, lässt das Gerät den überschüssigen Druck automatisch ab, um das Gerät vor schweren Schäden zu schützen. Wenzhou XiFa Electrical Power Equipment Co., Ltd bietet auch kundenspezifische Designs an, die verschiedene Kernkonfigurationen und Wicklungsmaterialien umfassen, um spezielle Installationsanforderungen oder einzigartige Lasteigenschaften zu erfüllen.

Auswahl und betriebliche Überlegungen

Die Auswahl des geeigneten Öltransformators beginnt mit einer sorgfältigen Bewertung der erwarteten Last. Beispielsweise erfordern Anlagen, die große Motoren versorgen, häufig zusätzliche Kapazität, um Anlaufströme und zukünftige Erweiterungen zu bewältigen. Bei der Auswahl des Gehäusedesigns und der Schutzstufe sollten auch die Umgebungsbedingungen berücksichtigt werden, insbesondere bei Installationen im Freien, die Regen, Staub oder rauen Wetterbedingungen ausgesetzt sind.

Für einen zuverlässigen Betrieb ist eine regelmäßige Wartung unerlässlich. Der Zustand des Isolieröls sollte regelmäßig überwacht werden, einschließlich Kontrollen auf Feuchtigkeitsgehalt und chemische Zersetzung. Wenn die Ölqualität akzeptable Grenzen überschreitet, sollten Korrekturmaßnahmen wie ein Ölwechsel oder eine Regeneration durchgeführt werden.

Bei längerer Lagerung oder Stilllegung sind geeignete Konservierungsmaßnahmen erforderlich, um den Transformator vor dem Eindringen von Feuchtigkeit zu schützen. Bei allen Inspektions- oder Wartungsarbeiten muss das Gerät vollständig von der Stromversorgung getrennt sein und es müssen geeignete Sicherheitsverfahren befolgt werden, um elektrische Gefahren zu vermeiden.

Mit ihren hervorragenden Isolationseigenschaften, ihrer effizienten Kühlleistung und ihrer bewährten Zuverlässigkeit spielen Öltransformatoren weiterhin eine entscheidende Rolle bei der Gewährleistung einer stabilen und effizienten Stromverteilung in einer Vielzahl von Branchen und Infrastrukturprojekten weltweit.

Technische Spezifikation:
