500-kVA-Verteilungstransformator für elektrische Energie

Leistungstransformatoren werden in der Energieverteilungsindustrie häufig eingesetzt. Das 500-kVA-Modell ist einer der beliebtesten Typen auf dem internationalen Markt. Um der Marktnachfrage gerecht zu werden, hat Wenzhou Xifa Electric Power Equipment Co., Ltd. einen 500-kVA-Stromverteilungstransformator auf den Markt gebracht. Der Kern besteht aus kaltgewalztem orientiertem Siliziumstahl, der den Eisenverlust weitestgehend minimiert, und die Kupferwicklungen mit hoher Leitfähigkeit sorgen für einen geringen Temperaturanstieg und eine optimierte Kurzschlussfestigkeit. Daher verfügt der 500-kVA-Verteilungstransformator für elektrische Energie über geringe Verluste und Energiesparfunktionen und erfüllt die Anforderungen der meisten Kunden.

Anfrage absenden

Produktbeschreibung

Der 500-kVA-Stromverteilungstransformator bietet die folgenden Hauptvorteile: fortschrittliche Isolationstechnologie für mehr Sicherheit. Geräuscharmer Betrieb und minimaler Wartungsaufwand. Es ist speziell für den effizienten Betrieb in gewerblichen und industriellen Umgebungen konzipiert und verfügt über eine Kapazität von 500 kVA, die sowohl Kosteneffizienz als auch Umweltfreundlichkeit bietet.

Benutzer können Aluminiumwicklungen wählen, um ein Gleichgewicht zwischen Kosten und Effizienz zu erreichen, oder Kupferwicklungen für bessere Leitfähigkeit, geringere Verluste und überlegene Hitzebeständigkeit.

Der Temperaturanstieg kann zwischen 150℃, 115℃ oder 80℃ gewählt werden. Letzteres kann die Effizienz verbessern und die Lebensdauer der Isolierung bei hohen Umgebungstemperaturen oder Dauerlasten verlängern und kann Materialien bis zu 220 °C oder höher verwenden.

Zu den Gehäusetypen der 500-kVA-Stromverteilungstransformatoren gehören belüftete NEMA 1-Gehäuse, die für trockene Innenumgebungen geeignet sind, NEMA 3R-Gehäuse mit regenfesten Abdeckungen, die für Außen-/Feuchtumgebungen geeignet sind, und vollständig geschlossene Gehäuse, die für staubdichte, feuchtigkeitsbeständige, korrosive oder gefährliche Bereiche geeignet sind.

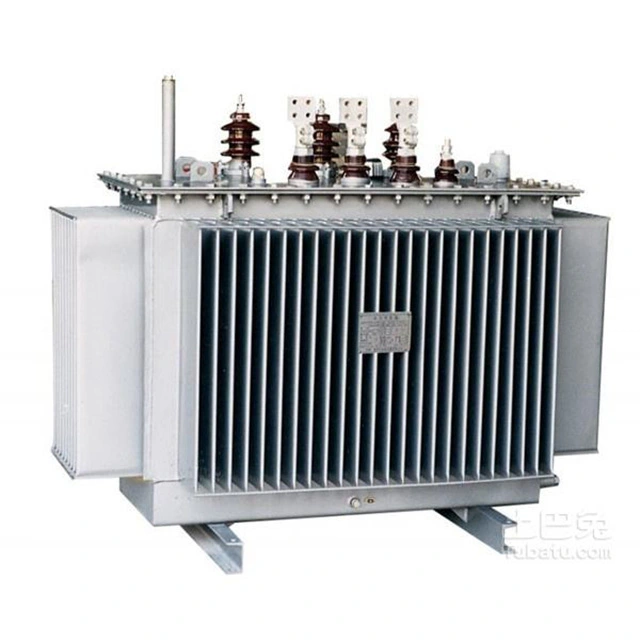

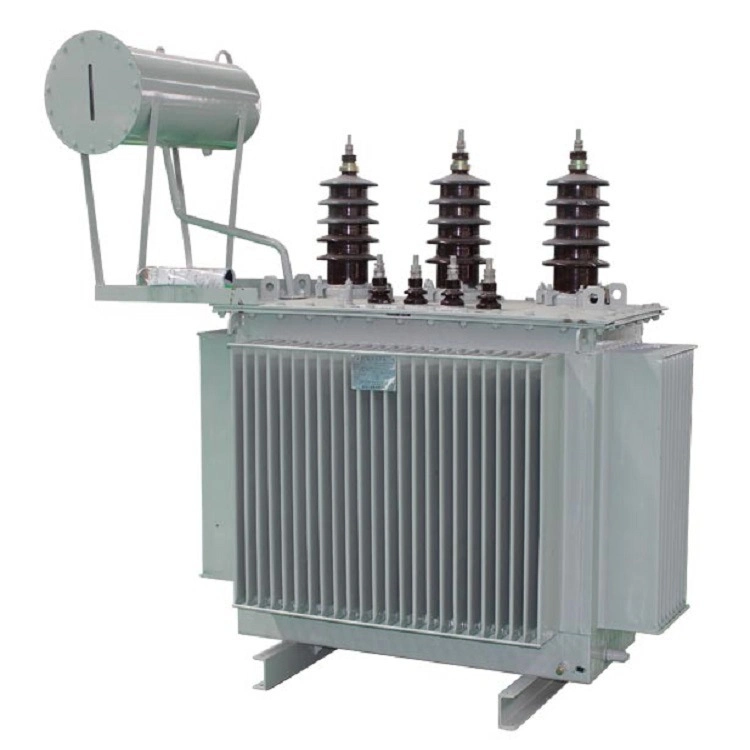

500kva Distribution Electric Power Transformer

Technischer Parameter:

Produktname	500-kVA-Stromverteilungstransformator
Hochdruck (KV)	10 KV
Hochdruck-Zapfbereich (%)	±5 /±2 ×2,5 %
Niederdruck (KV)	0,4 KV
Verbindungssymbol	Dyn11, YNyn0
Kernverlust (W)	646 bis 680 W
Wicklungsverlust (W)	4,2 bis 6,9 kW
Aufregender Strom (%)	≤0,8 %
Kurzschlussimpedanz (%)	4,5 % bis 6,5 %
Zertifikate	CE, ISO9001
Temperaturanstieg (℃)	150℃, 115℃ oder 80℃

Warum nicht ein ganzes Stück Siliziumstahl als Kern verwenden, anstatt ihn zu einem Blech zu verarbeiten?

Dies liegt daran, dass ein blechartiger Kern eine andere Art von Eisenverlust, den sogenannten Wirbelstromverlust, reduzieren kann. Wenn der 500-kVA-Stromverteilungstransformator in Betrieb ist, herrscht in der Spule ein Wechselstrom und der von ihm erzeugte magnetische Fluss ist auf natürliche Weise alternierend. Dieser sich ändernde magnetische Fluss erzeugt einen induzierten Strom im Eisenkern. Der im Eisenkern erzeugte induzierte Strom zirkuliert kreisförmig in der Ebene senkrecht zum Magnetfluss und wird daher Wirbelstrom genannt. Wirbelstromverluste führen außerdem zu einer Erwärmung des Eisenkerns.

Um Wirbelstromverluste zu reduzieren, wird der Eisenkern des 500-kVA-Verteilungstransformators für elektrische Energie durch Stapeln gegenseitig isolierter Siliziumstahlbleche hergestellt, sodass der Wirbelstrom in einem schmalen, länglichen Stromkreis durch einen kleineren Querschnitt fließt und dadurch den Widerstand auf dem Wirbelstrompfad erhöht. Gleichzeitig erhöht das Silizium im Siliziumstahl den spezifischen Widerstand des Materials, was ebenfalls zur Reduzierung des Wirbelstroms beiträgt.

Für 500-kVA-Verteilungstransformatorkerne werden im Allgemeinen 0,35 mm dicke kaltgewalzte Siliziumstahlbleche ausgewählt. Je nach Größe des benötigten Kerns wird dieser in lange Bleche geschnitten. Um den Wirbelstrom zu reduzieren, ist der Effekt theoretisch umso besser, je dünner das Siliziumstahlblech und je schmaler die überlappenden Blechstreifen sind. Dies reduziert nicht nur Wirbelstromverluste, senkt den Temperaturanstieg, sondern spart auch Material für Siliziumstahlbleche.

Bei der Herstellung von Transformatorkernen aus Siliziumstahlblech werden jedoch nicht nur die oben genannten günstigen Faktoren berücksichtigt, da die Herstellung des Eisenkerns auf diese Weise die Arbeitszeit erheblich verlängert und den effektiven Querschnitt des Eisenkerns verringert. Daher ist es bei der Herstellung von Transformatorkernen aus Siliziumstahlblechen notwendig, die spezifische Situation zu berücksichtigen, die Vor- und Nachteile abzuwägen und die optimale Größe auszuwählen.
