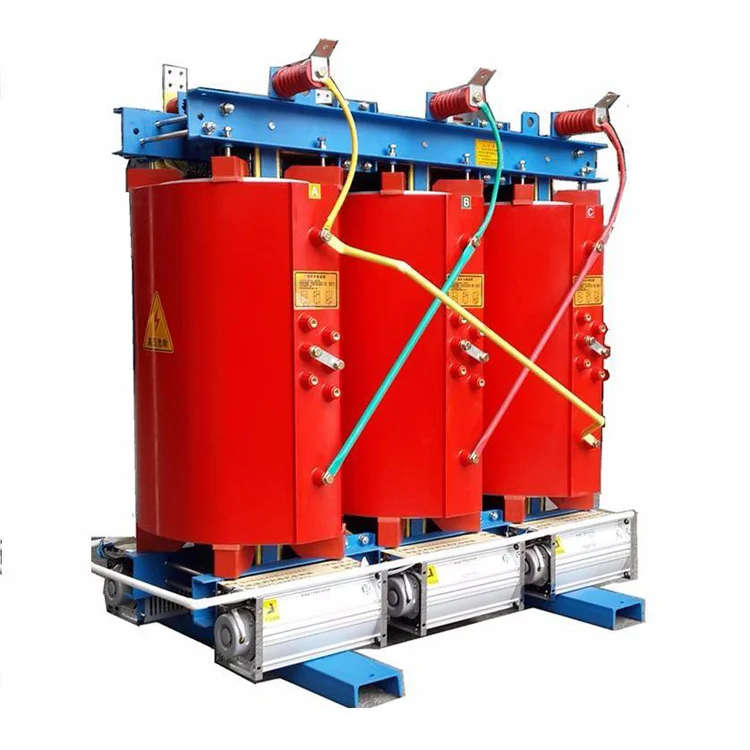

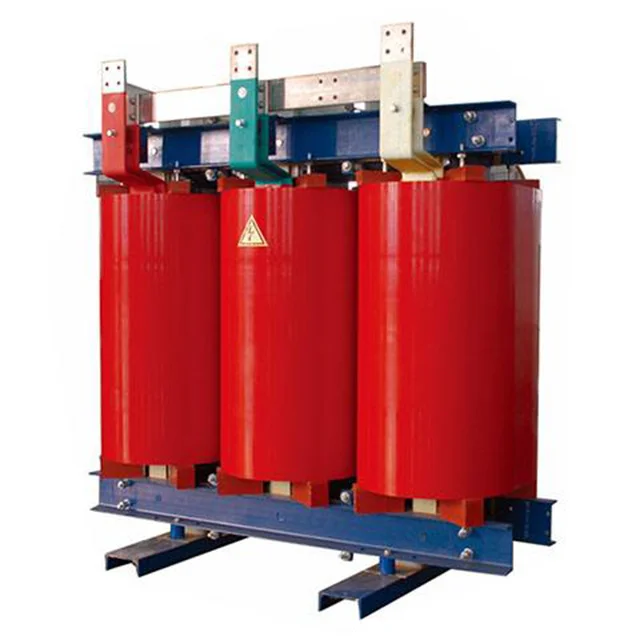

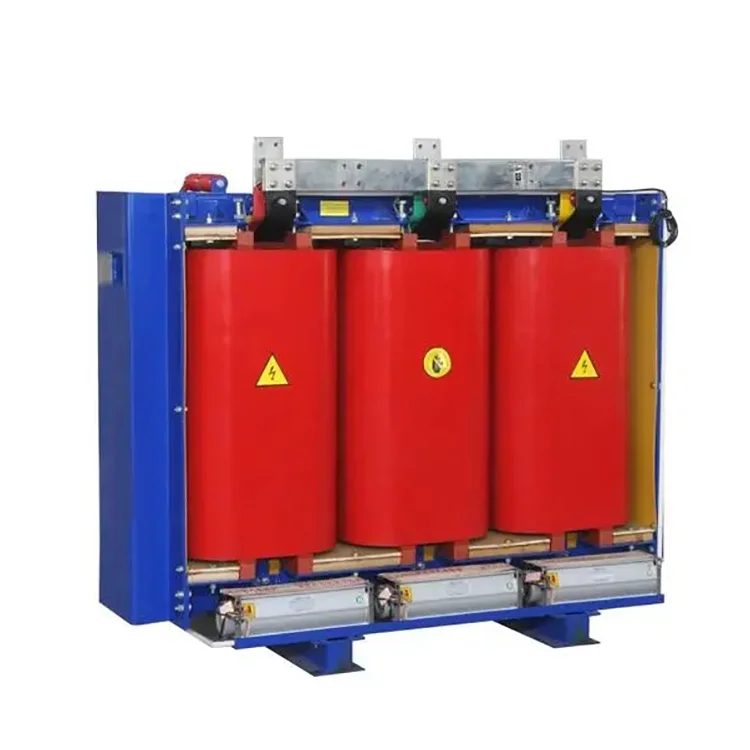

3 Phasen 1250 kVA 10 0,4 kV Trockentransformatoren

Dank der Nennleistung von 1.250 kVA kann dieser Transformator erhebliche Lasten bewältigen und gleichzeitig eine stabile Leistung gewährleisten. Bei 433 V Sekundärspannung beträgt der Volllaststrom ungefähr:
I = 1250 kVA / (√3 × 400 V) ≈ 1804 Ampere
Dadurch eignen sich die dreiphasigen 1250-kVA-10-0,4-kV-Trockentransformatoren für:
Große Produktionsstätten
Rechenzentren mit hohen Redundanzanforderungen
Einkaufszentren und Gewerbekomplexe
Krankenhäuser und kritische Infrastruktur
Speichersysteme für erneuerbare Energien

Um die Lastverluste von dreiphasigen 1250-kVA-10-0,4-kV-Trockentransformatoren zu reduzieren, können die folgenden Methoden angewendet werden:

Wählen Sie hochwertige Materialien und Designs: Wählen Sie verlustarme Kernmaterialien wie Siliziumstahlbleche, um Magnetisierungs- und Wirbelstromverluste zu reduzieren. Stellen Sie sicher, dass hochwertige Isoliermaterialien verwendet werden, um Isolationsverluste zu minimieren.

Temperaturkontrolle: Sorgen Sie für ausreichende Belüftung rund um die dreiphasigen 1250-kVA-10-0,4-kV-Trockentransformatoren und sorgen Sie für eine ordnungsgemäße Luftzirkulation, um die Betriebstemperatur niedrig zu halten. Verwenden Sie geeignete Kühlgeräte wie Kühler oder Lüfter, um die Effizienz der Wärmeableitung zu verbessern.

Reduzieren Sie den Laststrom: Vermeiden Sie den Betrieb des Transformators über seiner Nennlast während der Konstruktion und des Betriebs. Planen Sie das Stromnetz vernünftig und gleichen Sie die Stromlasten aus, um eine Überlastung zu verhindern.

Regelmäßige Wartung: Inspizieren und reinigen Sie den Transformator regelmäßig, um einen normalen Betrieb und eine effiziente Wärmeableitung sicherzustellen. Überprüfen und bewahren Sie die Unversehrtheit der Isoliermaterialien, um die Isolierleistung sicherzustellen.

Optimieren Sie das Transformatordesign: Wählen Sie eine geeignete Transformatorkapazität, um eine Überdimensionierung zu vermeiden und so Lastverluste zu reduzieren. Optimieren Sie das Wicklungsdesign, um Widerstandsverluste zu reduzieren.

Zusammenfassend lässt sich sagen, dass durch vernünftiges Design, Materialauswahl, Temperaturkontrolle, Reduzierung des Laststroms und regelmäßige Wartung die Lastverluste von dreiphasigen 1250-kVA-10-0,4-kV-Trockentransformatoren effektiv reduziert werden können.

Produktparameter:

Name	3 Phasen 1250 kVA 10 0,4 kV Trockentransformatoren
Nennkapazität	1250 kVA
Primärspannung	10KV
Sekundärspannung	0,4 0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	Basierend auf den Anforderungen des Kunden
Lastverlust (Pk) bei 120 °C	Basierend auf den Anforderungen des Kunden
Impedanzspannung (UK)	6 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück



Zubehör und optionale Funktionen

Temperaturregler mit PT100-Sensoren und Alarm-/Auslöserelais

IP21/IP23-Schutzgehäuse für den Außenbereich oder staubige Bereiche

Rollen zur einfacheren Installation

Lüfterkühlsystem (AF) zur Kapazitätssteigerung um bis zu 30 %

Kupfer- oder Aluminiumwicklungen (Kupfer für hohe Effizienz empfohlen)



Abschluss

In modernen Stromverteilungssystemen ist die Auswahl des richtigen Transformators entscheidend für Sicherheit, Effizienz und langfristige Zuverlässigkeit. Die dreiphasigen 1250-kVA-10-0,4-kV-Trockentransformatoren bieten eine perfekte Balance zwischen Hochspannungshandhabung, Niederspannungsausgang und energiesparender Leistung. Dieser Gießharztransformator wurde für Innen- und Außenanwendungen entwickelt, bei denen der Brandschutz oberste Priorität hat. Er eliminiert die mit ölgefüllten Einheiten verbundenen Risiken.

Herstellung von Geräten

Halbfertiges Produkt

Testzentrum

Wickelwerkstatt
