3-Phasen-35-kV-5000-kVA-OLTC-Leistungstransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein Hersteller von Leistungstransformatoren, der die Effizienz von dreiphasigen 35-kV-5000-kVA-OLTC-Leistungstransformatoren verbessert, um den Marktanforderungen gerecht zu werden. Durch die Verwendung hochwertiger kaltgewalzter orientierter Siliziumstahlbleche und den Einsatz vollständig abgeschrägter Verbindungen zeichnet sich der Transformator durch geringe Verluste und geringe Geräuschentwicklung aus. Mittlerweile verarbeitet unsere Fabrik die Rohstoffe selbst, wodurch die Kosten bis zu einem gewissen Grad gesenkt werden können. Daher können wir Ihnen wettbewerbsfähigere Preise anbieten.

Anfrage absenden

Produktbeschreibung

Der dreiphasige 35-kV-5000-kVA-OLT-Leistungstransformator mit energiesparendem Design verfügt über einen Kern aus Siliziumstahlblech mit hoher Permeabilität und Hochspannungs- und Niederspannungswicklungen aus reinem Kupfer. Sein Isolationslayout ist standardisiert, der Kühlölkreislauf ist frei und es verfügt über eine hohe mechanische Festigkeit und eine starke Kurzschlussfestigkeit.

Der dreiphasige 35-kV-5000-kVA-OLTC-Leistungstransformator ist mit einem internen OLTC-Schalter zur Lastanpassung ausgestattet, der eine Spannungsanpassung bei eingeschalteter Last mit einem Spannungsanpassungsbereich von ±8 × 1,25 % ermöglicht. Die gesamte Einheit besteht aus einer vollständig abgedichteten, in Öl getauchten Struktur und ist mit vollständiger interner Temperaturmessung und Gasschutzvorrichtungen ausgestattet.

Der dreiphasige 35-kV-5000-kVA-OLT-Leistungstransformator hat geringe Betriebsverluste, einen geringen Temperaturanstieg, eine stabile Leistung und ist für den Einsatz im Freien geeignet. Es wird häufig in 35-kV-Umspannwerken, Industrieunternehmen und Kraftwerken für neue Energien eingesetzt und gewährleistet zuverlässig die stabile Übertragung der Netzspannung.

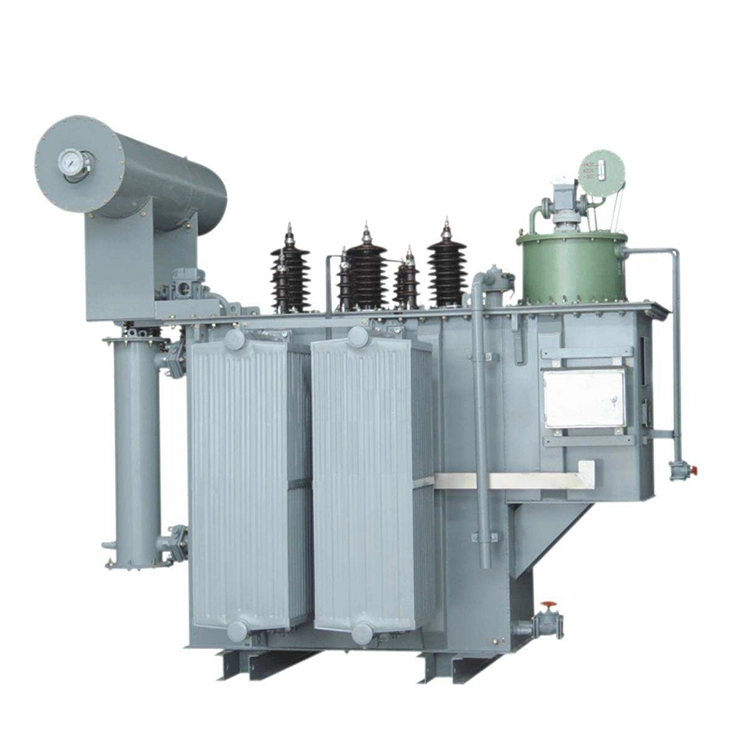

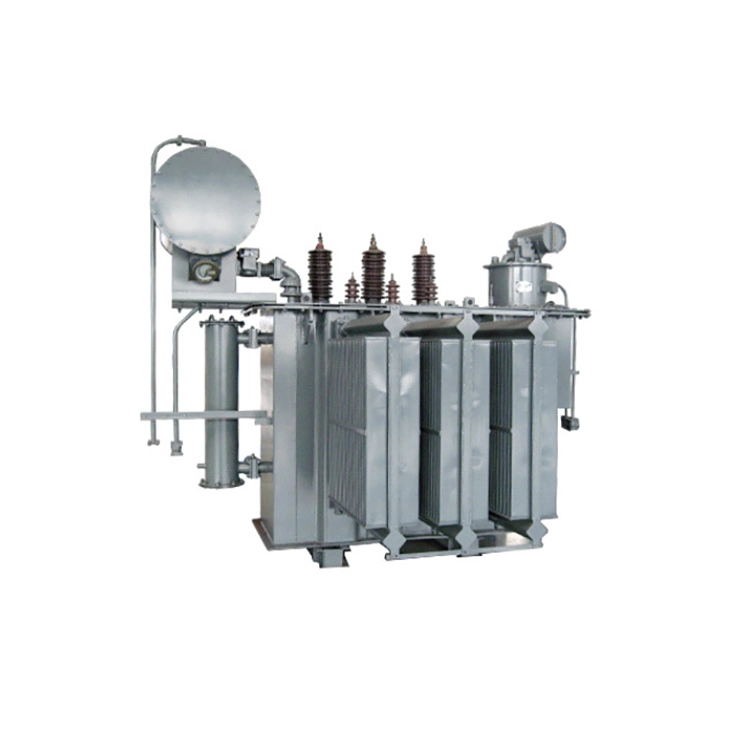

3 Phase 35kv 5000kva Oltc Power Transformer

Technischer Parameter:

Produktname	3-phasiger 35-kV-5000-kVA-OLT-Leistungstransformator
Nennkapazität	5000 kVA
Frequenz	50Hz / 60Hz
Hochspannung	35 kV
Niederspannung	10,5 kV / 6,3 kV / 0,4 kV
Tippen Sie auf Bereich	±8×1,25 %
Vektorgruppe	YNd11
Kurzschlussimpedanz	7,0 %
Kühlmodus	ONAN / ONAF
Umgebungstemp	-25℃ ~ +40℃
Wickelmaterial	Reines Kupfer
Kernmaterial	Kaltgewalzter orientierter Siliziumstahl
Installation	Draußen / drinnen

Vorteile:

1. Die interne Struktur des dreiphasigen 35-kV-5000-kVA-OLTC-Leistungstransformators ist kompakt und übersichtlich, mit geringem Verlust und geringem Energieverbrauch, was ihn zu einem effizienten und energiesparenden Transformator macht.

2. Der eingebaute OLTC-Mechanismus ist stabil und zuverlässig, ermöglicht eine stabile Spannung ohne Stromausfall und verfügt über eine starke Kontinuität der Stromversorgung.

3. Kombination aus reinen Kupferwicklungen und hochwertigem Eisenkern mit geringer interner Wärmeentwicklung und hoher Überlastfähigkeit.

4. Das vollständig geschlossene interne Schutzdesign stellt sicher, dass der dreiphasige 35-kV-5000-kVA-OLT-Stromwandler für mich keine häufige Wartung erfordert und sowohl im Freien als auch unter rauen Umgebungsbedingungen lange Zeit stabil funktionieren kann.

5. Die interne Isolationskonfiguration entspricht den Standards, mit geringer Teilentladung, hoher Spannungsfestigkeit und sicherem Betrieb bei Hochspannung ohne versteckte Gefahren.

F: Könnten Sie bitte das Strukturprinzip und die betrieblichen Vorteile des OLTC-Systems näher erläutern?

A: Der 3-Phasen-OLTC-Leistungstransformator mit 35 kV und 5.000 kVA ist mit einem integrierten Hochleistungs-OLTC-Laststufenschalter ausgestattet. Der Spannungseinstellbereich umfasst ±8×1,25 %, mit einer insgesamt unabhängigen abgedichteten Ölkammer-Unterteilungsstruktur. Der Spannungseinstell-Schaltmechanismus ist mit einer professionellen Komponente zur schnellen Lichtbogenlöschung ausgestattet.

Der dreiphasige 35-kV-5000-kVA-OLT-Leistungstransformator kann die Anpassung des Spannungspegelwechsels bei Volllastbetrieb ohne Stromunterbrechung oder -abschaltung durchführen und vermeidet so wirksam Unterbrechungsverluste der Stromversorgung, die durch die Anpassung der Ausschaltspannung verursacht werden. Es kann lokal elektrisch betrieben werden oder mit einem ferngesteuerten automatischen Spannungsregelungssystem kompatibel sein.

Darüber hinaus kann es die Ausgangsspannung auf der Niederspannungsseite entsprechend den Spannungsschwankungen am Eingangsende des Stromnetzes präzise korrigieren und so Stromversorgungsprobleme wie Netzspannungsabfall und übermäßige Spannungsabweichung im Stromnetz während Spitzen- und Schwachlastzeiten lösen und so die Stromversorgungsqualität der elektrischen Endgeräte deutlich verbessern.
