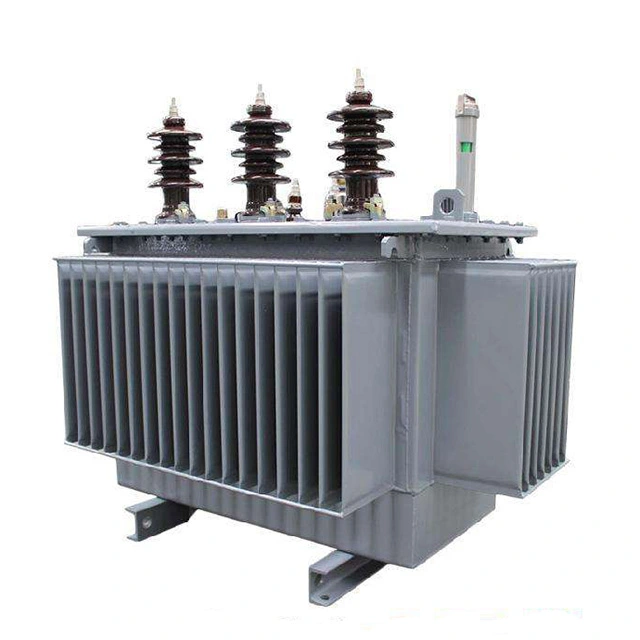

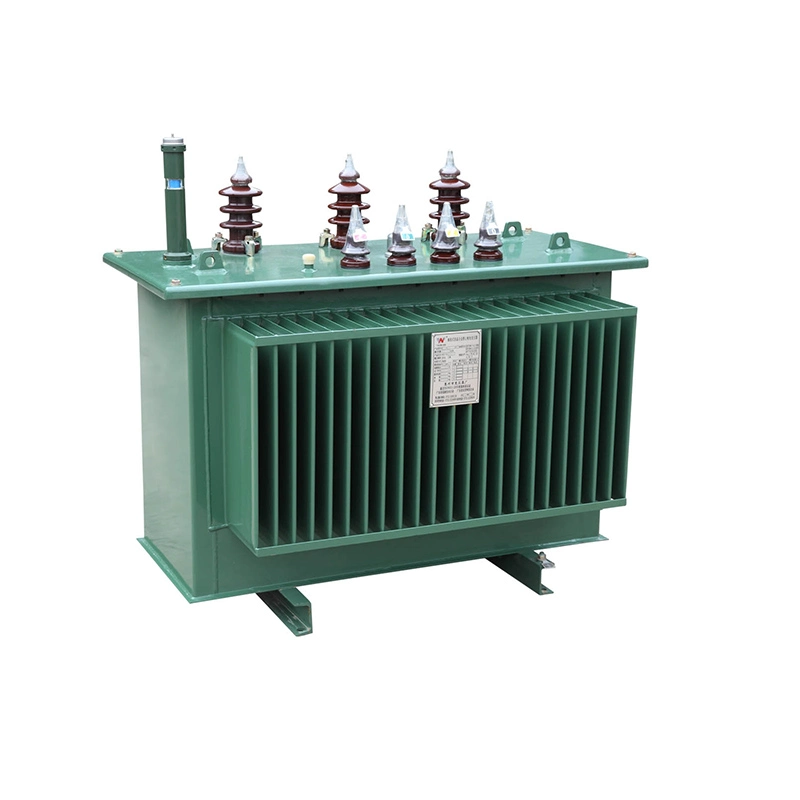

50 kVA 0,4 kV Verteilungstransformator aus amorpher Legierung

Wenzhou XiFa Electric Power Equipment Co., Ltd ist mit modernen Produktionsanlagen und einem gut etablierten Unternehmensmanagementsystem ausgestattet. Wir halten uns strikt an die IEC-Industriestandards, um sicherzustellen, dass die Produktqualität zuverlässiger und stabiler ist. Um den Transformator zu optimieren und seinen Leerlaufverlust zu reduzieren, hat Wenzhou XiFa Electric den 50-kVA-0,4-kV-Verteilungstransformator aus amorpher Legierung hergestellt. Einerseits beträgt der Energieverbrauch bei der Herstellung amorpher Legierungskerne nur 20 % des von Siliziumstahl, wodurch die Kohlenstoffemissionen wirksam reduziert werden können. Andererseits ist es aufgrund seiner geringen Geräuschentwicklung eine geeignete Lösung für lärmempfindliche Umgebungen.

Anfrage absenden

Produktbeschreibung

Viele Länder in Südostasien, Afrika, Zentralasien und Lateinamerika treiben den Ausbau ländlicher Stromnetze und ländliche Elektrifizierungsprojekte energisch voran. In abgelegenen Gebieten ist die Auslastungsrate konstant niedrig geblieben (20 % – 35 %). Die energiesparenden Vorteile von Verteilungstransformatoren aus amorpher Legierung im Leerlaufbetrieb wurden maximiert, was sie zur bevorzugten Wahl für örtliche Energieversorgungsunternehmen bei Ausschreibungen macht. Verteilte Photovoltaik-Haushaltsanlagen sowie kleine industrielle und gewerbliche Photovoltaik-Netzanschlüsse sind mit 50-kVA-Ebenenverteilungstransformatoren ausgestattet. Mit dem kontinuierlichen Wachstum weltweiter Photovoltaikanlagen ist auch die Nachfrage nach Verteilungstransformatoren aus amorphen Legierungen mit kleiner Kapazität gestiegen.

Als Kernmaterial verwendet der Transformator amorphe Legierungsstreifen. Diese amorphe Legierung wird durch einen schnellen Abkühlprozess zu einer amorphen Struktur geformt, die sich durch einen extrem geringen Hystereseverlust und einen Leerlaufstrom auszeichnet. Seine elektromagnetische Leistung übertrifft die von herkömmlichen Siliziumstahlblechen bei weitem. Der 50-kVA-0,4-kV-Verteilungstransformator aus amorpher Legierung weist einen geringeren Anstieg der Arbeitstemperatur auf, wodurch die Alterung der Isoliermaterialien verringert und die Lebensdauer der Geräte verlängert wird. Die Ölkühlungstechnologie löst effektiv das Problem der Wärmeableitung bei hohen Temperaturbelastungen. Das 50-kVA-0,4-kV-Verteilungstransformatoröl aus amorpher Legierung dient als Kühlmedium, verhindert Überhitzung und Störungen und erhöht die allgemeine Zuverlässigkeit und Sicherheit.

50kva 0 4kv Amorphous Alloy Distribution Transformer

Technische Parameter:

Produktname	50-kVA-0,4-kV-Verteilungstransformator aus amorpher Legierung
Spannungsverhältnis	10 ± 2 × 2,5 % kV / 0,4 kV
Verbindungsmethode	Dyn11
Kühlmethode	ONAN
P₀	43W
Pk@120℃	870W
Vereinigtes Königreich%	4 %
Kein Laststrom	≤1,3 %
Nennfrequenz	50 Hz
Spannungsregelungsmodus	Off-Circuit-Stufenschalter

F: Kann dieser 50-kVA-0,4-kV-Verteilungstransformator aus amorpher Legierung die Standard-Dyn11-Verbindungsgruppe in Yyn0 ändern?

A: Ja, bei diesem 50-kVA-0,4-kV-Verteilungstransformator aus amorpher Legierung kann der Anschlussgruppentyp vom Standard-Dyn11 auf Yyn0 geändert werden. Technisch ist dies machbar, es gibt jedoch Nachteile bei der Verwendung:

1. Die dritte Harmonische kann nicht unterdrückt werden: Auf der Hochspannungsseite gibt es keine dreieckige geschlossene Wicklung, sodass der magnetische Fluss der dritten Harmonischen des Eisenkerns keine Kreisschleife bilden kann, das Sternpunktpotential auf der Niederspannungsseite versetzt wird und die dreiphasige Ausgangsspannung geändert wird. Bei einer unsymmetrischen Last in einphasigen Lasten tritt ein großer Nullstrom auf der Neutralleitung auf und die Neutralleitung überhitzt ungewöhnlich.

2. Schlechte Fähigkeit, unausgeglichene Lasten zu bewältigen: Die zivile Stromverteilung besteht hauptsächlich aus einphasigen Beleuchtungs- und Haushaltsgerätelasten. Dreiphasige Lasten neigen zu Ungleichgewichten. Unter der Yyn0-Bedingung ist die Spannungsverzerrung des 50-kVA-0,4-kV-Verteilungstransformators aus amorpher Legierung schwerwiegend und es kommt leicht zum Durchbrennen von Endlampen, kleinen Motoren und elektrischen Präzisionsgeräten. Die Hochspannungs-Dreieckswicklung Dyn11 kann eine Umlaufschleife bilden, um die dritte Harmonische zu verdauen, und der Spannungsstabilisierungseffekt ist ausgezeichnet.

3. Eingeschränkter Zugang zum Netzanschluss: Für Mainstream-Stromnetze und Photovoltaik-Netzanschlussprojekte auf der ganzen Welt gelten verbindliche Bestimmungen für Dyn11, und Yyn0-Modelle können die Netzanschlusszulassung des Energieversorgungsunternehmens nicht bestehen und können nicht an das kommunale öffentliche Netz angeschlossen werden.
