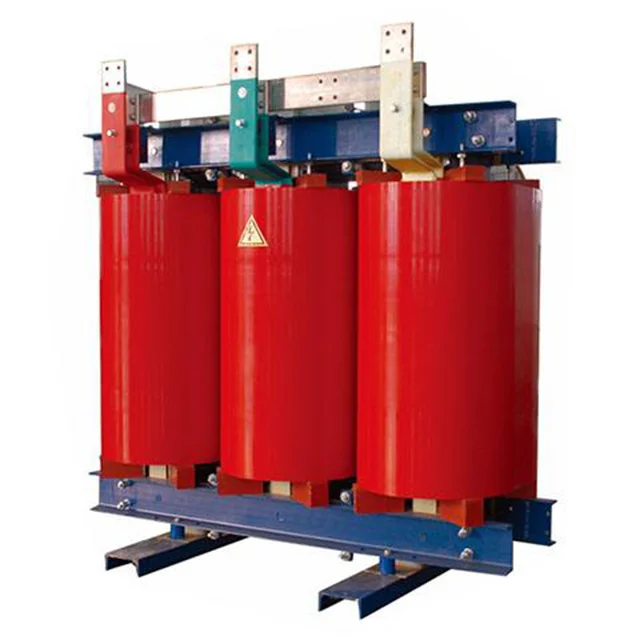

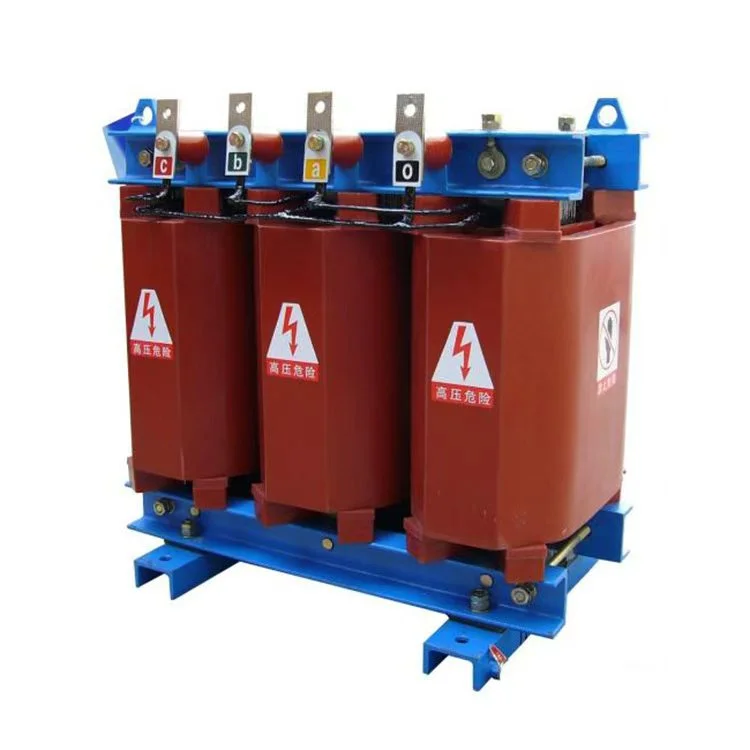

2000 KVA Trockentransformator mit Aluminiumwicklung

Während Kupfer der Standard ist, bietet die Aluminiumwicklung deutliche Vorteile: Es ist kosteneffektiv: Geringere Materialkosten ohne Leistungseinbußen bei Standardbetriebszyklen. Der Preis eines Aluminiumtransformators ist zwei- bis dreimal niedriger als der eines Kupfertransformators.
Hervorragende Leitfähigkeit: Das optimierte Querschnittsdesign sorgt für geringe I²R-Verluste. Geringeres Gewicht: einfacher zu handhaben und zu installieren im Vergleich zu Kupferäquivalenten. Wir können den 2000-kVA-Trockentransformator mit Aluminiumwicklung entsprechend den Verlustanforderungen des Kunden entwerfen. Darüber hinaus verfügen wir für Länder in Wüstenregionen über ein spezielles Wärmeableitungsdesign und haben dafür ein Patent erhalten.

Ein 2000-kVA-Trockentransformator mit Aluminiumwicklung ist ein stationäres elektrisches Gerät, das elektrische Energie ohne Verwendung flüssiger Kühlmittel wie Öl oder Silikon überträgt. Stattdessen sind zur Kühlung und zum Schutz Luftzirkulation und feste Hochtemperatur-Isoliermaterialien erforderlich. Da es keine beweglichen Teile enthält, bietet es einen leisen, zuverlässigen und wartungsarmen Betrieb.

Da es keine Gase ausstößt und keine feuerfesten Tresore benötigt, ist es ideal für den Einsatz in Krankenhäusern, Schulen, Fabriken und Chemiefabriken. Der 2000-kVA-Trockentransformator mit Aluminiumwicklung ist ein luftgekühltes Isolationsgerät, das einen natürlichen oder erzwungenen Luftstrom nutzt, um sichere Betriebstemperaturen für die Wicklungen und den Kern aufrechtzuerhalten.



Um die langfristige Leistung und Zuverlässigkeit des 2000-kVA-Trockentransformators mit Aluminiumwicklung sicherzustellen, sind ordnungsgemäße Installations- und Sicherheitspraktiken unerlässlich. Da diese Transformatoren auf Luftkühlung angewiesen sind und über freiliegende Wicklungen oder Lüftungskanäle verfügen, trägt die Einhaltung korrekter Installationsverfahren dazu bei, Überhitzung, elektrische Fehler und mechanische Belastungen zu vermeiden.



Auf einer festen, vibrationsfreien Oberfläche installieren Der Transformator sollte auf einem stabilen, ebenen Fundament aufgestellt werden, das sein volles Gewicht tragen kann. Vibrationen können zu losen Anschlüssen, Lärm und mechanischer Belastung der Wicklungen führen. Daher ist es am besten, den Transformator von schweren Maschinen oder rotierenden Geräten zu isolieren.



Halten Sie einen ausreichenden Lüftungsfreiraum ein Lassen Sie auf allen Seiten mindestens 12 Zoll (oder mehr, wie vom Hersteller angegeben) Freiraum, um einen ungehinderten Luftstrom zu gewährleisten. Der richtige Abstand fördert eine effektive Kühlung, reduziert Hotspots und verlängert die Isolationslebensdauer des 2000-kVA-Trockentransformators mit Aluminiumwicklung. Vermeiden Sie die Installation des Geräts in engen Ecken oder in der Nähe von Wärmequellen.



Verwenden Sie flexible Leitungen, um Endbelastungen zu vermeiden Beim Anschluss von Kabeln an die Klemmen sollten flexible Leitungen oder Durchführungen verwendet werden. Dies verhindert mechanische Belastungen der Anschlüsse durch Vibration, Ausdehnung oder Kabelbewegungen und sorgt so für sichere elektrische Verbindungen und eine längere Lebensdauer.



Erden Sie den Kern und das Gehäuse ordnungsgemäß Die korrekte Erdung des Metallgehäuses und des Transformatorkerns ist aus Sicherheitsgründen unerlässlich. Es verhindert einen Stromschlag, verringert das Risiko eines Isolationsdurchschlags und sorgt dafür, dass Fehlerströme sicher zur Erde geleitet werden.



Von ätzenden Dämpfen und Feuchtigkeit fernhalten Installieren Sie den Transformator an einem sauberen, trockenen Ort. Der Kontakt mit Chemikalien, Salz oder Feuchtigkeit kann die Isolierung beschädigen, die Anschlüsse korrodieren und zu Teilentladungen oder Trackingfehlern führen. In feuchten Umgebungen sollten Sie versiegelte oder gegossene Harztypen in Betracht ziehen.

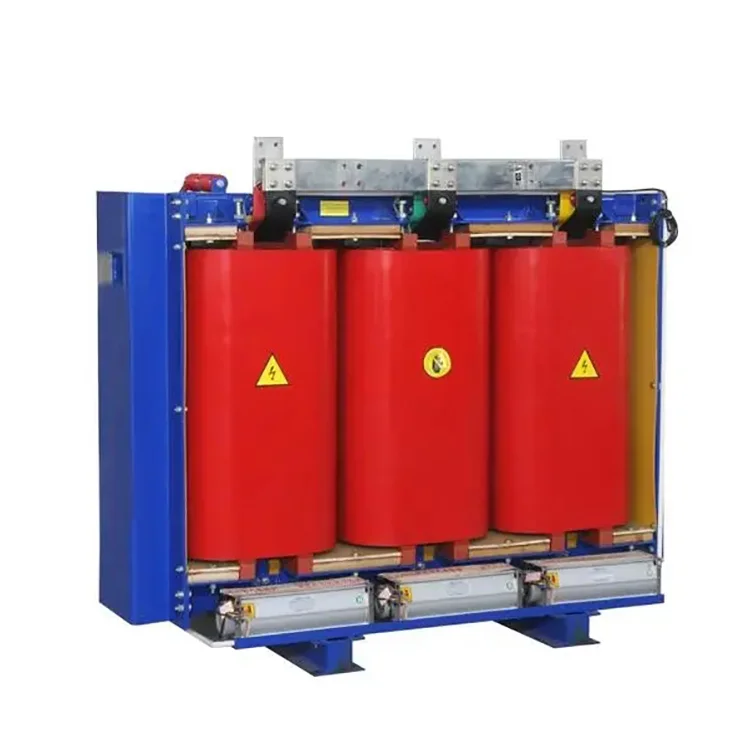

Reinigen Sie die Lüfterfilter regelmäßig und prüfen Sie den Luftstrom Überprüfen und reinigen Sie bei Geräten mit Zwangsluftkühlung regelmäßig die Lüfterfilter. Ein blockierter Luftstrom kann zu Überhitzung und Effizienzverlust führen. Stellen Sie sicher, dass alle Lüfter ordnungsgemäß funktionieren und dass die Belüftungswege frei bleiben.

Produktparameter:

Name	2000-kVA-Trockentransformator mit Aluminiumwicklung
Nennkapazität	2000 kVA
Primärspannung	10KV/33KV/kundenspezifisch
Sekundärspannung	0,4/0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	individuell angepasst
Lastverlust (Pk) bei 120 °C	individuell angepasst
Impedanzspannung (UK)	6 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
