80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V bis 11 kV

Mit einer Eingangsspannung von 415 Volt und einer Ausgangsspannung von 11 Kilovolt sind 80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V auf 11 kV ein Aufwärtstransformator. Wenzhou Xifa Electric Power Equipment Co., Ltd. stellt es unter Einsatz fortschrittlicher Technologie und hochwertiger Materialien her. Das dünnschichtig gewalzte Siliziumstahlblech im Kern kann den Energieverlust reduzieren. Die Wicklungen bestehen aus großen Kupferdrähten zur Spulenisolierung, was eine zuverlässige Leistung und eine lange Lebensdauer gewährleistet.

Anfrage absenden

Produktbeschreibung

80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V bis 11 kV empfangen den Niederspannungs-Wechselstrom von 415 V über die Primärwicklung. Das Magnetfeld wird konzentriert und durch den laminierten Eisenkern von der Primärwicklung zur Sekundärwicklung geleitet, und ein Hochspannungs-Wechselstrom von 11 kV wird mit relativ geringem Verlust ausgegeben.

80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V bis 11 kV werden hauptsächlich für die Stromübertragung über große Entfernungen, den Netzanschluss von Photovoltaik-/Windenergie und die industrielle Hochspannungsstromversorgung verwendet. Zu den gängigen Typen gehören ölgeschützte, Kupferwicklungen und Dyn11-Verbindungen, die den Normen IEC 60076/GB 1094 entsprechen.

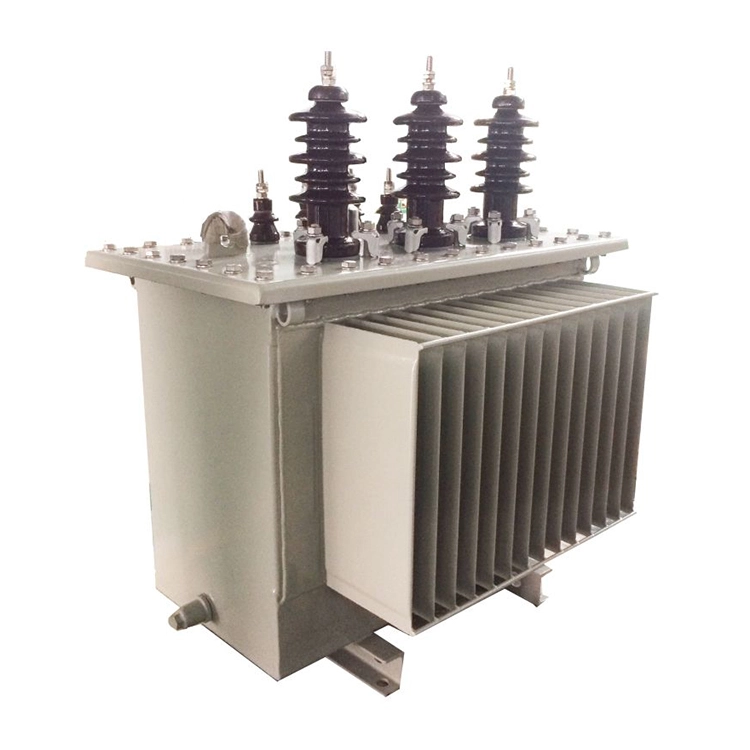

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Technischer Parameter:

Produktname	80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V auf 11 kV
Niederspannung	415 V
Hochspannung	11 kV
Vereinigtes Königreich	4 %
Systemfrequenz	50 Hz
Verlust im offenen Stromkreis	0,18 kW
Lastverlust	1,25 kW
Tippbereich	±2×2,5 %
Kernmaterial	Hochwertige kaltgewalzte orientierte Siliziumstahlbleche
Verbindungsgruppe	Dyn11 / Yy0

Welche Arten von Tests sollten während des Betriebs eines 80-kVA-3-Phasen-Aufwärtstransformators von 415 V auf 11 kV durchgeführt werden?

Um sicherzustellen, dass der Transformator normal funktioniert, sollten die folgenden Tests häufig durchgeführt werden:

(1) Temperaturtest. Ob der Betriebszustand des Transformators normal ist und das Temperaturniveau sind sehr wichtig. Gemäß den Vorschriften sollte die Öltemperatur der oberen Schicht 85 °C nicht überschreiten (der Temperaturanstieg sollte 55 °C nicht überschreiten). Im Allgemeinen sind Transformatoren mit speziellen Temperaturmessgeräten ausgestattet.

(2)Belastungstest. Um die Auslastung der dreiphasigen 80-kVA-Leistungstransformatoren von 415 V auf 11 kV zu verbessern und den Leistungsverlust zu reduzieren, muss die tatsächliche Stromversorgungskapazität ermittelt werden, die der Transformator während des Betriebs aushalten kann. Die Messarbeiten werden in der Regel während der Zeit des höchsten Stromverbrauchs jeder Saison durchgeführt und direkt mit einem Stromzangenmessgerät gemessen. Der Stromwert sollte 70 bis 80 % des Nennstroms des Transformators betragen. Wird dieser Bereich überschritten, deutet dies auf eine Überlastung hin und sollte umgehend angepasst werden.

(3) Spannungstest. Der Spannungsschwankungsbereich sollte innerhalb von ±5 % der Nennspannung liegen. Wenn dieser Bereich überschritten wird, sollte der Stufenschalter zur Anpassung verwendet werden, um die Spannung in den angegebenen Bereich zu bringen. Im Allgemeinen werden die Klemmenspannung der Sekundärwicklung und die Klemmenspannung des Endverbrauchers mit einem Voltmeter gemessen.

(4) Isolationswiderstandstest. Um die 80-kVA-3-Phasen-Aufwärtstransformatoren von 415 V auf 11 kV in einem normalen Betriebszustand zu halten, muss die Isolationswiderstandsprüfung durchgeführt werden, um Alterung der Isolierung und Unfälle zu verhindern. Versuchen Sie während des Tests, den Betrieb des Transformators zu stoppen und verwenden Sie ein Megaohmmeter, um den Isolationswiderstandswert des Transformators zu messen. Der gemessene Widerstand sollte nicht weniger als 70 % des zuvor gemessenen Wertes betragen. Bei der Auswahl eines Megaohmmeters kann die Niederspannungsspule eine Spannung von 500 V verwenden.
