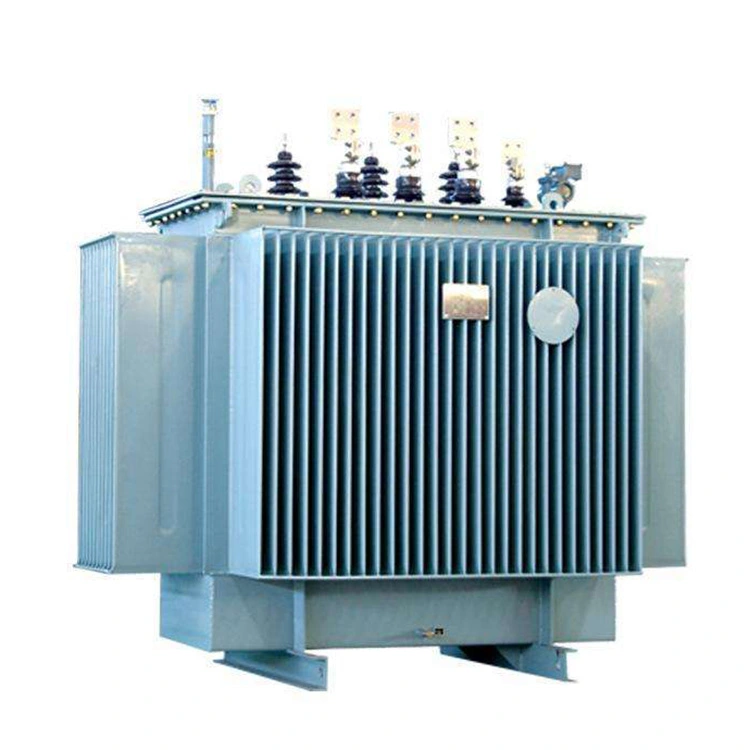

Öltransformator 11 kV bis 0,4 kV 800 kVA

Wenzhou XiFa Electrical Power Equipment Co., Ltd ist nicht nur ein zuverlässiger Hersteller von Öltransformatoren mit 11 kV bis 0,4 kV und 800 kVA, sondern bietet auch Dienstleistungen für Energieversorgungsunternehmen, EPC-Auftragnehmer und Industrieanwender an, um eine zuverlässige Stromversorgung zu gewährleisten, den Energieverbrauch zu senken und sicherzustellen, dass Projekte termingerecht in Betrieb genommen werden. Wenzhou XiFa zielt darauf ab, die Betriebskosten bei der Herstellung verlustarmer 11-kV- bis 0,4-kV-800-kVA-Öltransformatoren zu senken. Gleichzeitig könnte das Werk innerhalb von 30 Tagen mehr als 50 Stück 800-kVA-Öltransformatoren produzieren, um einen termingerechten Projektabschluss mit zuverlässigen Lieferzeiten sicherzustellen.

Anfrage absenden

Produktbeschreibung

Ein Öltransformator von 11 kV auf 0,4 kV und 800 kVA ist ein Leistungsumwandlungsgerät, das Isolieröl verwendet, um die Betriebstemperatur zu regeln und eine zuverlässige Leistung aufrechtzuerhalten. Die aktiven Teile des 11-kV- bis 0,4-kV-800-kVA-Öltransformators sind in einem geschweißten Stahltank untergebracht, der mit Isolieröl gefüllt ist. Das Öl dient sowohl als Kühlmedium als auch als elektrisches Isolationsmedium, wodurch die im Betrieb entstehende Wärme effizient abgeführt und sicher abgeleitet werden kann. Je nach Kühlmethode und Kapazitätsbewertung werden Öltransformatoren im Allgemeinen in natürlich gekühlte Öltransformatoren und zwangsluftgekühlte Öltransformatoren eingeteilt, die auch ONAN bzw. ONAF genannt werden.

Hauptkomponenten eines Öltransformators:

1. Magnetkern

Der Magnetkern stellt den Weg für den magnetischen Fluss bereit und bildet den zentralen Teil des 11-kV- bis 0,4-kV-800-kVA-Öltransformators. Es ermöglicht die Übertragung elektrischer Energie zwischen Wicklungen durch elektromagnetische Induktion.

2. Wicklungen

Die Wicklungen erzeugen das zur Spannungswandlung erforderliche Magnetfeld. Sie bestehen aus um den Kern gewickelten leitfähigen Spulen, deren Wicklungen mit speziellen Papiermaterialien und schützenden Isolierschichten isoliert sind. Mit zunehmender Betriebsspannung wird eine dickere Isolierung aufgebracht, um eine ausreichende Spannungsfestigkeit und Betriebssicherheit zu gewährleisten.

3. Transformatorpanzer

Der Transformatorkessel beherbergt den Kern und die Wicklungen, um die interne Baugruppe mechanisch zu schützen. Am Tank montierte Durchführungen ermöglichen den Anschluss der Wicklungen an das Stromnetz unter Beibehaltung einer ordnungsgemäßen Isolierung. Am Tank angebrachte Kühler vergrößern die äußere Oberfläche, was die Wärmeableitung und die Kühlleistung verbessert.

4. Isolieröl

Isolieröl füllt den Innenraum des Tanks und erfüllt zwei wesentliche Funktionen. Es sorgt für die elektrische Isolierung zwischen unter Spannung stehenden Komponenten und fungiert als Kühlmedium. Während des Betriebs zirkuliert das Öl auf natürliche Weise oder durch unterstützte Strömungswege um die Wicklungen und die Kernbaugruppe. Es transportiert die Wärme von heißen Stellen weg und überträgt sie auf den Tank und die Heizkörper, wo sie an die Umgebung abgegeben wird.

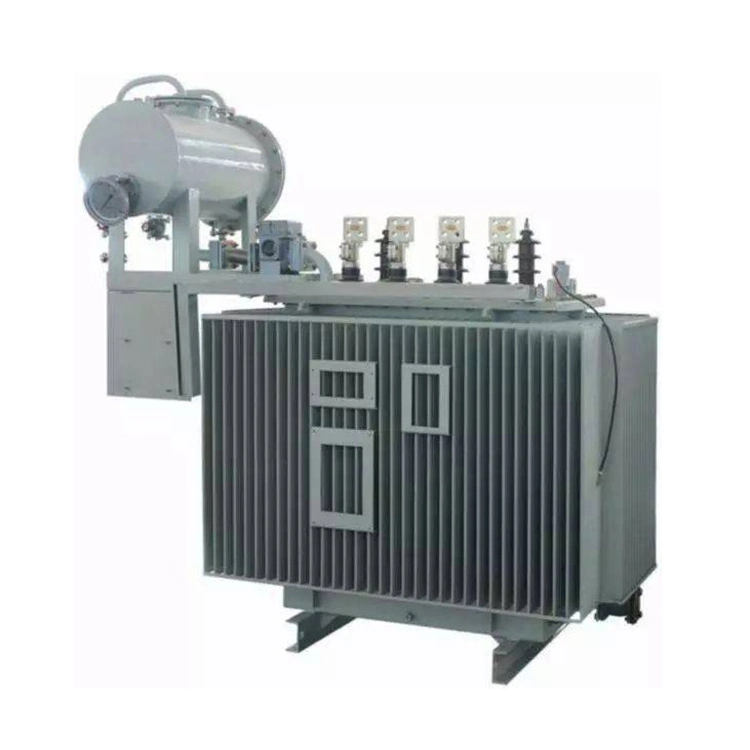

Oil Immersed Transformer 11kv To 0 4kv 800kva

Technische Spezifikation:

Produktname		11 kV bis 0,4 kV 800 kVA Öltransformator
Nennkapazität		800 kVA
Hohe Systemspannung		12 kV
Nennprimärspannung		11 kV±2×2,5 %
Bewertete Sekundärspannung		400/230 V
Tippen Sie auf Wechsler	Typ	DETC oder OLTC
	Reichweite	±2×2,5 %, 5 Positionen
Effizienz		≥ 99 %
Impedanz		4,5 % mit einer Toleranz von ±10 %
Maximale Temperatur		≤50 ℃
Relative Luftfeuchtigkeit		95 %

Hauptvorteile von Öltransformatoren

1. Hervorragende Isolationsleistung

11-kV- bis 0,4-kV-800-kVA-Öltransformatoren bieten aufgrund der hohen Spannungsfestigkeit des Isolieröls eine hervorragende elektrische Isolierung. Das Öl sorgt zudem für eine effektive Wärmeableitung. Dadurch eignen sich Öltransformatoren gut für Hochspannungs- und Hochleistungsanwendungen. Öltransformatoren mit 11 kV bis 0,4 kV und 800 kVA werden häufig in Stromübertragungsnetzen, Industrieanlagen und Umspannwerken eingesetzt, wo ein zuverlässiger Betrieb unter anspruchsvollen elektrischen Bedingungen erforderlich ist.

2. Effiziente Kühlung und lange Lebensdauer

Die Kühlfähigkeit von Isolieröl trägt dazu bei, stabile Betriebstemperaturen auch unter schweren Belastungsbedingungen aufrechtzuerhalten. Im Vergleich zu Trockentransformatoren können Öltransformatoren damit anhaltende Überlastungen effektiver bewältigen und tragen zu einer längeren Betriebslebensdauer bei. Bei ordnungsgemäßer Wartung bleiben viele Öltransformatoren zwei bis drei Jahrzehnte lang in Betrieb.

3. Kostengünstige Lösung

Bei gleicher Nennleistung sind Öltransformatoren im Allgemeinen wirtschaftlicher in der Herstellung als Gießharztransformatoren. Ihre geringeren Anfangsinvestitionskosten machen sie zu einer attraktiven Wahl für Versorgungsunternehmen, Industrieprojekte und Infrastrukturentwicklungen, die ein Gleichgewicht zwischen Leistung und Budget suchen.

4. Zuverlässiger Betrieb in rauen Umgebungen

11-kV- bis 0,4-kV-800-kVA-Öltransformatoren sind für den zuverlässigen Betrieb unter anspruchsvollen Betriebsbedingungen ausgelegt, zu denen auch Bereiche mit hohen Umgebungstemperaturen und staubiger Umgebung gehören. Ihre robuste Konstruktion und hohe Widerstandsfähigkeit gegenüber äußeren Störungen tragen dazu bei, eine stabile und zuverlässige Stromverteilung in anspruchsvollen Umgebungen zu gewährleisten.
