S11 3-Phasen-Außentransformator mit 35 kV und 1000 kVA

Mit über 20 Jahren Erfahrung ist Wenzhou Xifa Electric Power Equipment Co., Ltd. eine Fabrik, die Hoch- und Niederspannungs-Schaltgeräte zur Stromübertragung und -verteilung erforscht und produziert. Die Nennkapazität des dreiphasigen 35-kV-1000-kVA-Leistungstransformators S11 für den Außenbereich beträgt 1000 kVA, die Eingangsspannung beträgt 35 kV und die Ausgangsspannung kann auf 10 kV oder 6,3 kV angepasst werden.

Anfrage absenden

Produktbeschreibung

Der Öltank und das Außengehäuse des dreiphasigen 35-kV-1000-kVA-Leistungstransformators s11 für den Außenbereich bestehen aus vollständig versiegelten Wellstahlplatten. Die gewellte Elastizität wird genutzt, damit sich das Transformatoröl bei Temperaturänderungen ausdehnen und zusammenziehen kann, wodurch Luft und Feuchtigkeit effektiv isoliert, der Ölverfall verlangsamt und die Wartungskosten gesenkt werden.

Seine Wicklungen bestehen aus sauerstofffreiem Kupferdraht und haben eine mehrschichtige zylindrische Struktur, die sich durch hohe mechanische Festigkeit, starke Kurzschlussfestigkeit und lange Lebensdauer auszeichnet.

Der Eisenkern des dreiphasigen 35-kV-1000-kVA-Außentransformators S11 besteht aus hochwertigen kaltgewalzten, orientierten Siliziumstahlblechen mit geringer magnetischer Hysterese, geringem Leerlaufverlust und Betriebsgeräusch sowie hervorragender Energieeffizienz.

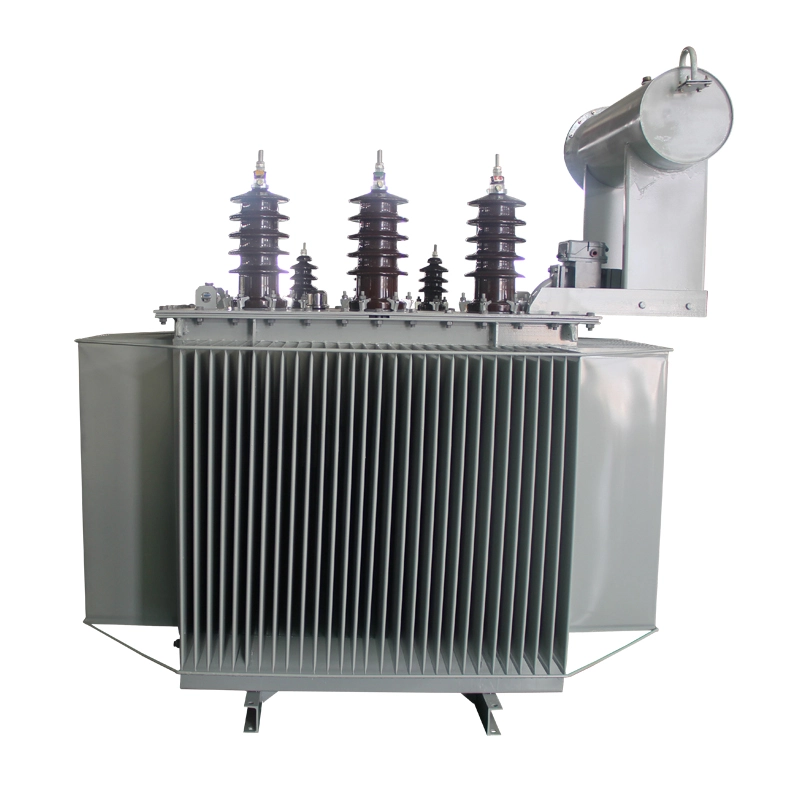

S11 3 Phase Outdoor 35kv 1000kva Power Transformer

Technischer Parameter:

Produktname	S11 3-Phasen-Außentransformator mit 35 kV und 1000 kVA
Nennkapazität	1000 kVA
Phasensystem	3 Phasen
Tippbereich	±2×2,5 %
Gruppe des Beitritts	Dyn11 / Yyn0
Kurzschlussimpedanz	6,5 % ~ 7,5 %
Leerlaufverlust	1,21 ~ 1,41 kW

Kernvorteile:

1. Energiesparend und effizient: Der Kern des dreiphasigen 35-kV-1000-kVA-Leistungstransformators s11 für den Außenbereich wurde für ein verlustarmes Design optimiert. Sowohl die Leerlauf- als auch die Lastverluste sind deutlich geringer als bei den Transformatoren alter Bauart. Im Vergleich zur S9-Serie wird der Leerlaufverlust im Durchschnitt um 30 % reduziert. Durch den langfristigen Betrieb im Freien kann der Energieverbrauch des Netzes effektiv gesenkt und die Stromkosten für die Benutzer gesenkt werden, wodurch die Anforderungen der Energieeinsparungs- und Emissionsreduzierungsrichtlinien erfüllt werden.

2. Wetterbeständigkeit im Freien: Vollständig versiegelter Korrosionsschutzöltank, hochtemperaturbeständige und niedrige Temperaturisolationsmaterialien, kombiniert mit vollständigen Schutzkomponenten, können komplexen Außenumgebungen wie Regen, Schnee, Staub, korrosiven Gasen, starkem Wind und Vereisung standhalten. Es ist kein spezieller Maschinenraum erforderlich, die Installation ist flexibel und die Ausfallrate ist gering.

Vorsichtsmaßnahmen für die Verwendung und Wartung im Freien:

1. Installationsanforderungen: Der dreiphasige 35-kV-1000-kVA-Leistungstransformator s11 für den Außenbereich sollte in einem Außenbereich installiert werden, der gut belüftet, trocken, frei von starken korrosiven Gasen und ohne starke Vibrationen ist. Es sollte von brennbaren und explosiven Materialien ferngehalten werden. Achten Sie bei der Installation auf ordnungsgemäßen Blitzschutz, Regenschutz und Staubschutz. Befestigen Sie die Ausrüstung gut, damit sie bei starkem Wind nicht verrutscht.

2. Druckeinstellung: Die Druckeinstellung muss durchgeführt werden, nachdem das Gerät vollständig ausgeschaltet ist und die elektrische Inspektion qualifiziert ist. Es ist strengstens verboten, den Druck anzupassen, während der dreiphasige 35-kV-1000-kVA-Außentransformator S11 unter Last steht. Überprüfen Sie nach der Einstellung die Festigkeit der Verkabelung, um eine stabile Spannungsausgabe zu gewährleisten.

3. Tägliche Inspektion: Überprüfen Sie regelmäßig den Dichtungszustand des Öltanks und achten Sie auf Öllecks oder -durchsickern. Überwachen Sie die Öltemperatur und den Ölstand, um einen Langzeitbetrieb über der Nennlast hinaus zu vermeiden. Bei zu hoher Öltemperatur das Kühlgerät zeitnah starten.

4. Regelmäßige Wartung: Prüfen Sie regelmäßig die Isolationsleistung und die Ölqualität. Ersetzen Sie alternde Dichtungen rechtzeitig. Reinigen Sie regelmäßig Staub und Schmutz auf der Oberfläche des dreiphasigen 35-kV-1000-kVA-Leistungstransformators s11 für den Außenbereich, prüfen Sie, ob die Schutzkomponenten intakt sind, und verhindern Sie, dass Rost den Gerätebetrieb beeinträchtigt.

5. Handhabung unter besonderen Bedingungen: Wählen Sie in hochgelegenen Gebieten kundenspezifische Modelle mit Isolationskorrektur. Erhöhen Sie bei niedrigen Temperaturen, hoher Luftfeuchtigkeit und stark kontaminierten Bereichen die Inspektionshäufigkeit und ergreifen Sie Korrosions- und Frostschutzmaßnahmen.
