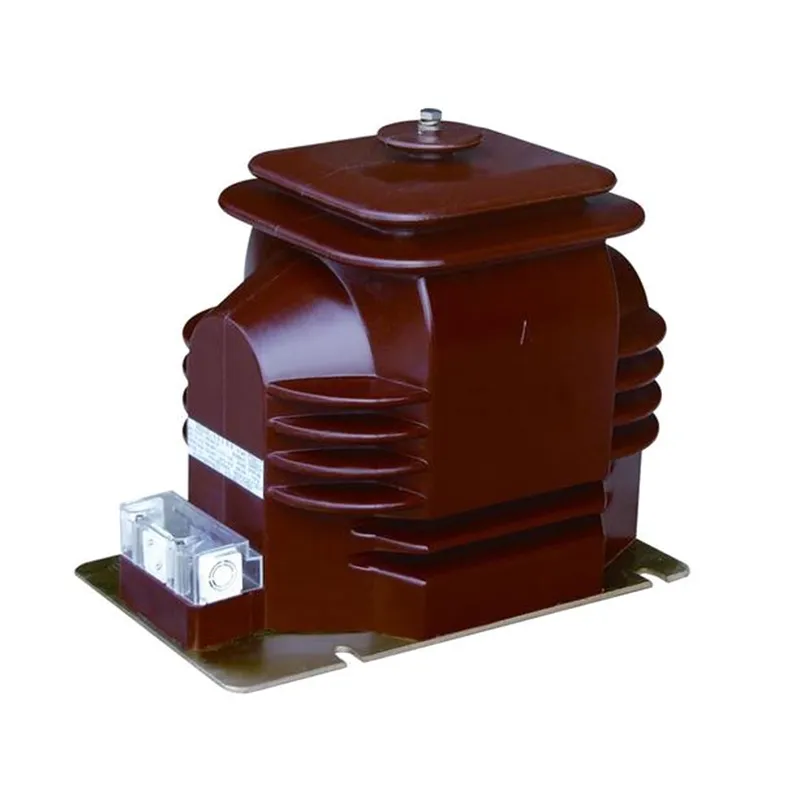

Elektromagnetischer Pt-Potenzialtransformator für 25-kV-Geräte

Tipps nach dem Kauf einesPotentialtransformator:

1. Vor der Inbetriebnahme muss ein 25-kV-Instrumententransformator für elektromagnetische Spannungspotentiale alle Tests und Inspektionen durchlaufen, die in den einschlägigen Normen und Verfahren erforderlich sind. Dazu gehören in der Regel AC-Dielektrizitätsprüfung, Isolationswiderstandsprüfung, Verhältnisprüfung und Sichtprüfung.

2. Die ordnungsgemäße Verkabelung des elektromagnetischen PT-Potenzialtransformators des 25-kV-Instruments ist von wesentlicher Bedeutung. Die Primärwicklung sollte parallel zum Messkreis geschaltet werden, während die Sekundärwicklung parallel zu den Spannungsspulen von Messgeräten, Schutzrelais oder automatischen Geräten geschaltet werden muss. Dabei ist auf die richtige Polarität zu achten.

3. Die an die Sekundärseite des 25-kV-Potenzialtransformators angeschlossene Last muss innerhalb ihrer Nennkapazität liegen. Das Überschreiten der sekundären Nennlast kann zu erhöhten Messfehlern führen und sogar die Genauigkeit der Messwerte beeinträchtigen.

4. Das Kurzschließen der Sekundärseite des 25-kV-Potenzialtransformators ist strengstens verboten. Da der Spannungswandler eine sehr niedrige Innenimpedanz hat, kann ein sekundärer Kurzschluss extrem hohe Ströme erzeugen, die möglicherweise sekundäre Geräte beschädigen und ein ernstes Sicherheitsrisiko darstellen. Um solche Schäden zu verhindern, müssen Sicherungen auf der Sekundärseite des Spannungswandlers installiert werden. Wenn möglich, sollten auch primärseitige Sicherungen zum Schutz des Hochspannungsnetzes bei Fehlern in der Primärwicklung oder den Leitungen eingesetzt werden.

5. Zur Sicherheit des Personals, das mit Messgeräten oder Relais umgeht, muss die PT-Sekundärwicklung an einem Punkt geerdet werden. Es kann verhindern, dass in Instrumenten und Relais Hochspannung auftritt, wenn die Isolierung zwischen Primär- und Sekundärwicklung nach der Erdung beschädigt wird.

6. Unter keinen Umständen darf der PT-Sekundärkreis kurzgeschlossen werden.

Technische Spezifikation:

Produkt-FAQ:

F: Was ist die Standard-Sekundärspannung für ein elektromagnetisches 25-kV-Instrument?pt-Potenzialtransformator?

A: Die Standard-Sekundärspannung für einen 25-kV-Instrumenten-Elektromagnet-PT-Potenzialtransformator beträgt typischerweise 110 V. Diese Standardisierung gewährleistet die Kompatibilität mit Messgeräten und Schutzgeräten, um eine genaue Spannungsmessung und einen sicheren Betrieb innerhalb des Stromnetzes zu ermöglichen.

F: Kann ein 25-kV-Instrumententransformator mit elektromagnetischem Spannungspotential kontinuierlich bei 115 % seiner Nennspannung betrieben werden?

A: Ja, ein 25-kV-Potenzialtransformator kann kontinuierlich mit 115 % seiner Nennspannung betrieben werden, solange die Sekundärlast die thermische Nennleistung des Transformators nicht überschreitet. Diese Fähigkeit ermöglicht vorübergehende Überspannungsbedingungen, ohne die Integrität der Spannungswandler zu beeinträchtigen.

F: Was ist die typische Isolationsklasse für einen 25-kV-Instrumenten-Elektromagnet-PT-Potenzialtransformator?

A: Ein 25-kV-Potenzialtransformator hat normalerweise eine Isolationsklasse, die es ihm ermöglicht, Spannungen von bis zu 25 kV standzuhalten. Das Isolationssystem ist so konzipiert, dass es den elektrischen Belastungen im Normal- und Fehlerzustand standhält und so einen zuverlässigen Betrieb und Sicherheit gewährleistet.
