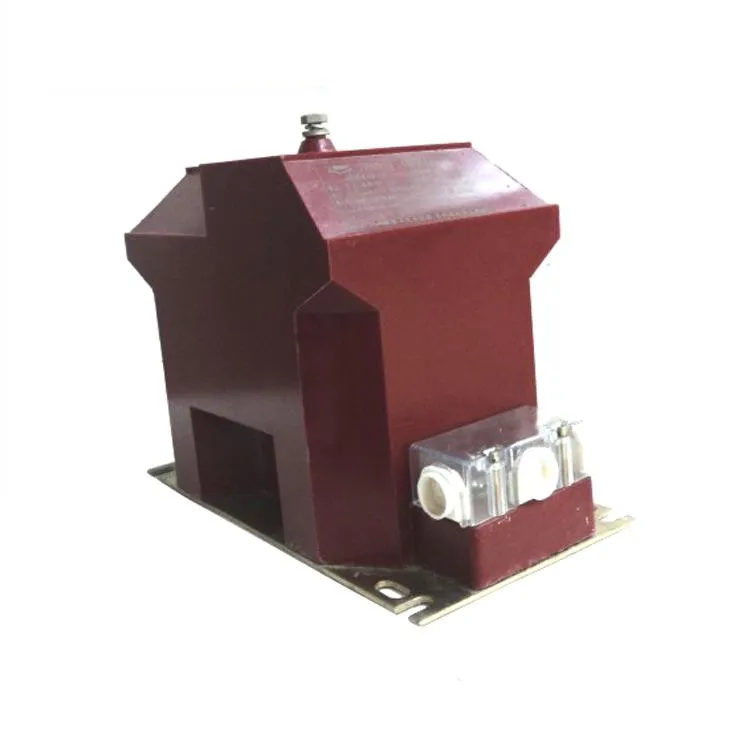

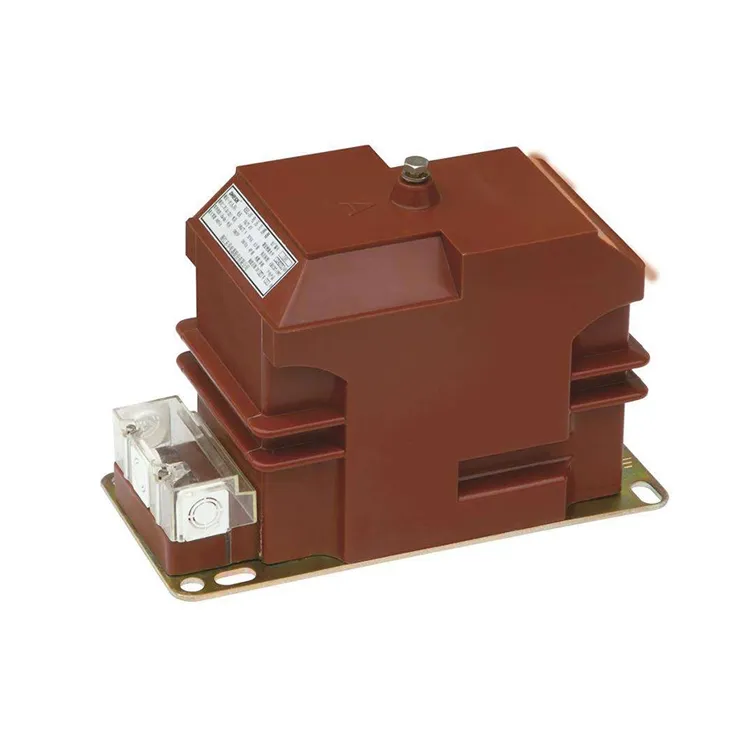

Mittelspannungs-Potenzialtransformator aus Harzguss in Schaltanlagen

Ein Mittelspannungs-Potentialtransformator aus Kunstharzguss, dessen Funktion einem Stromverteilungstransformator ähnelt, dient der Spannungsumwandlung. Leistungstransformatoren passen die Spannung jedoch in erster Linie an, um eine effiziente Übertragung und Verteilung von Strom zu ermöglichen, typischerweise mit Kapazitäten in kVA oder MVA, während Potenzialtransformatoren eine Mess- und Schutzfunktion übernehmen. Die Hauptfunktion eines Mittelspannungs-Potenzialtransformators aus Kunstharz besteht darin, Messgeräte und Schutzrelais mit Betriebsstrom zu versorgen, um eine genaue Überwachung der Netzspannung, der Leistung und des Energieverbrauchs zu ermöglichen. Potenzialtransformatoren liefern auch wichtige Eingaben für Schutzsysteme, um hochwertige Vermögenswerte wie Übertragungsleitungen, Motoren und Leistungstransformatoren bei Fehlerbedingungen zu schützen. Aufgrund dieser FunktionenPotentialtransformatorensind mit relativ kleinen Kapazitäten ausgelegt, in der Regel nur wenige VA bis mehrere Dutzend VA und selten mehr als 1000 VA.

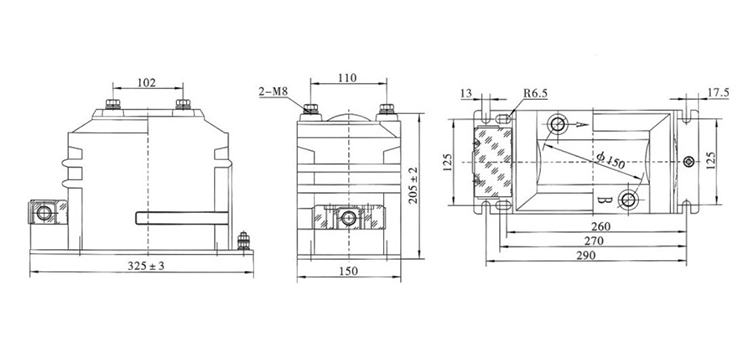

Technische Spezifikation:

Produkt-FAQ:

F: Welche Funktion hat ein Mittelspannungs-Potenzialtransformator aus Kunstharz in einer Schaltanlage?

A: Ein Potenzialtransformator wird verwendet, um die primäre Systemspannung auf einen standardisierten niedrigeren Wert herunterzutransformieren, der sicher an Messgeräte, Energiezähler und Schutzrelais geliefert werden kann. In Mittelspannungsschaltanlagen sorgen harzgegossene Potenzialtransformatoren für eine galvanische Trennung zwischen dem Primärspannungssystem und den Sekundärspannungssteuerkreisen, um sowohl Genauigkeit als auch Bedienersicherheit zu gewährleisten.

F: Warum wird die Harzgusstechnologie für Mittelspannungs-Potenzialtransformatoren bevorzugt?

A: Harzgegossene PTs verwenden Epoxidharz als Isolier- und Einkapselungsmaterial. Diese Technologie bietet hervorragende Leistung bei der elektrischen Isolierung, hohe mechanische Festigkeit, Beständigkeit gegen Feuchtigkeit und Staub sowie einen starken Schutz gegen Teilentladung. Daher eignen sich aus Kunstharz gegossene Potenzialtransformatoren besonders für Schaltanlagenanwendungen in Innenräumen, bei denen kompaktes Design und eine lange Lebensdauer der Waage von entscheidender Bedeutung sind.

F: Was sind die typischen Spannungswerte für Mittelspannungs-PTs aus Kunstharzguss?

A: Mittelspannungs-Potenzialtransformatoren aus Kunstharz sind im Allgemeinen für Systeme von 3,6 kV bis 36 kV ausgelegt, was vom Design der Schaltanlage abhängt. Die sekundäre Ausgangsspannung ist normalerweise auf 100 V oder 110 V standardisiert, was dem Spannungspegel zwischen Phase zu Phase entspricht, oder auf 100/√3 V oder 110/√3 V, was dem Spannungspegel zwischen Phase und Neutralleiter entspricht, gemäß den IEC-Standards.
