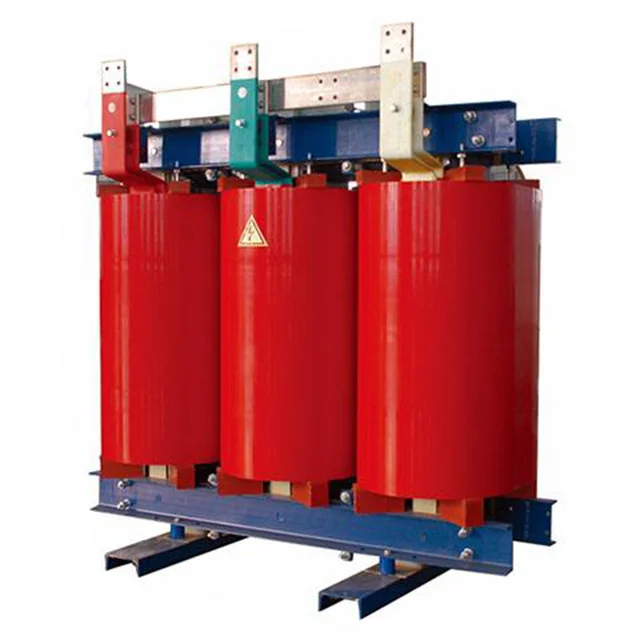

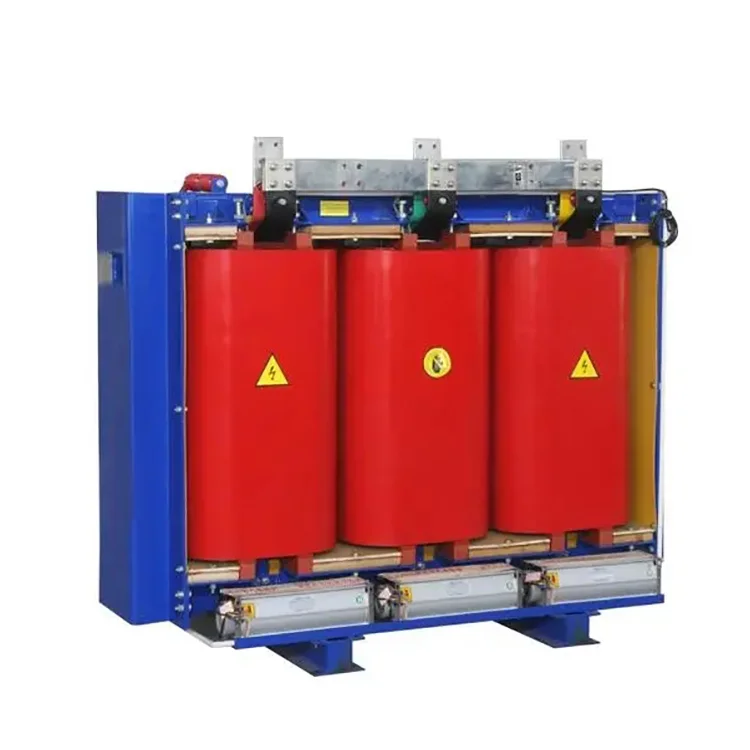

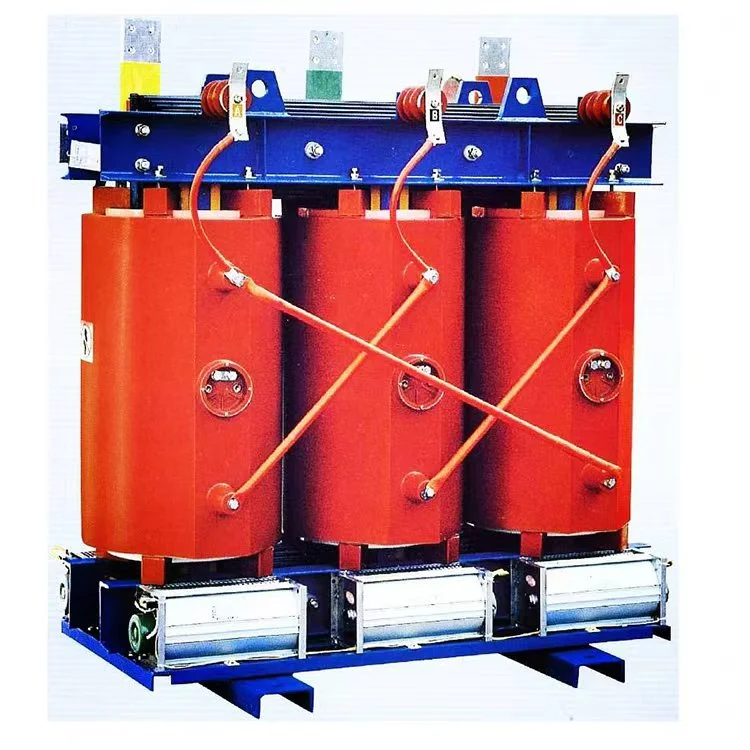

2500 kVA 20 kV Dyn11 Trockentransformatoren

Die 2500-kVA-20-kV-DYN11-Trockentransformatoren werden häufig an Standorten mit hohen Leistungsanforderungen wie Brandschutz und Explosionsschutz eingesetzt, da sie Vorteile wie hohe Kurzschlussfestigkeit, geringen Wartungsaufwand, hohe Betriebseffizienz, kompakte Größe und niedrigen Geräuschpegel bieten.
Stabil, feuerbeständig und schadstoffmindernd, kann direkt an den Lastpunkten betrieben werden. Fortschrittliche Haushaltstechnologie, hohe mechanische Festigkeit, hohe Kurzschlussfestigkeit, geringe Teilentladung, gute thermische Stabilität, hohe Zuverlässigkeit und lange Lebensdauer.
Geringe Verluste, geringe Geräuschentwicklung, erheblicher Energiespareffekt und wartungsfreier Betrieb. Gute Wärmeableitungsleistung und starke Überlastfähigkeit. Die Kapazität kann durch Zwangsluftkühlung erhöht werden.
Hervorragende Feuchtigkeitsbeständigkeit. Geeignet für den Betrieb bei hoher Luftfeuchtigkeit und anderen rauen Umgebungen.
Die 2500-kVA-20-kV-Dyn11-Trockentransformatoren können mit einem umfassenden Temperaturerkennungs- und Schutzsystem ausgestattet werden. Ein intelligentes Signaltemperaturkontrollsystem ermöglicht die automatische Erkennung und zyklische Anzeige der Betriebstemperatur jeder der drei Phasenwicklungen, den automatischen Start/Stopp der Lüfter sowie Alarm- und Auslösefunktionen.
Kompakte Größe, geringes Gewicht, geringer Platzbedarf und niedrige Installationskosten.

Tägliche Betriebs-, Inspektions- und Wartungsverfahren für 2500-kVA-20-kV-DYN11-Trockentransformatoren

Inspektion vor dem Betrieb:

Stellen Sie sicher, dass die Umgebung um den Transformator trocken und frei von Fremdkörpern ist, die die Luftzirkulation behindern könnten.

Stellen Sie sicher, dass die Anschlussschrauben des Transformators festgezogen sind, und überprüfen Sie die Zuverlässigkeit der Erdungsvorrichtung.

Überprüfen Sie das Transformatorgehäuse auf Beschädigungen oder Korrosion.

Überprüfen Sie, ob Instrumente, Kontrollleuchten und Relais ordnungsgemäß funktionieren.

Fehleranalyse und -behandlung im Betrieb:

Überwachen Sie regelmäßig die Temperatur des Transformators, um sicherzustellen, dass er im normalen Bereich arbeitet.



Überwachen Sie den Strom und die Spannung des Transformators, um etwaige Anomalien zu erkennen.

Achten Sie auf Temperaturschwankungen in der Umgebung, um Überhitzungsprobleme zu vermeiden.

Überprüfen Sie regelmäßig den Isolationswiderstand des Transformators, um eine gute Isolationsleistung sicherzustellen.

Wenn ungewöhnliche Bedingungen (z. B. ungewöhnliche Geräusche, Vibrationen, Gerüche usw.) festgestellt werden, schalten Sie den Transformator sofort zur Inspektion ab.



Regelmäßige Wartung:

Reinigen Sie das Transformatorgehäuse regelmäßig, um eine gute Belüftung zu gewährleisten.

Entfernen Sie Schmutz und Ablagerungen von Isoliermaterialien.

Überprüfen und ersetzen Sie veraltete, beschädigte oder stark abgenutzte Isoliermaterialien.

Überprüfen Sie regelmäßig den Isolationswiderstand, um festzustellen, ob der Isolationszustand normal ist.



Überprüfen Sie Kühlventilatoren und Kühler, um sicherzustellen, dass das Wärmeableitungssystem ordnungsgemäß funktioniert.

Führen Sie regelmäßige Wartungsaufzeichnungen und -berichte und dokumentieren Sie Wartungsaktivitäten und festgestellte Probleme.

Produktparameter:

Name	2500 kVA 20 kV Dyn11 Trockenleistungstransformatoren
Nennkapazität	2500 kVA
Primärspannung	20KV
Sekundärspannung	0,4 0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	Basierend auf den Anforderungen des Kunden
Lastverlust (Pk) bei 120 °C	Basierend auf den Anforderungen des Kunden
Impedanzspannung (UK)	8 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück
