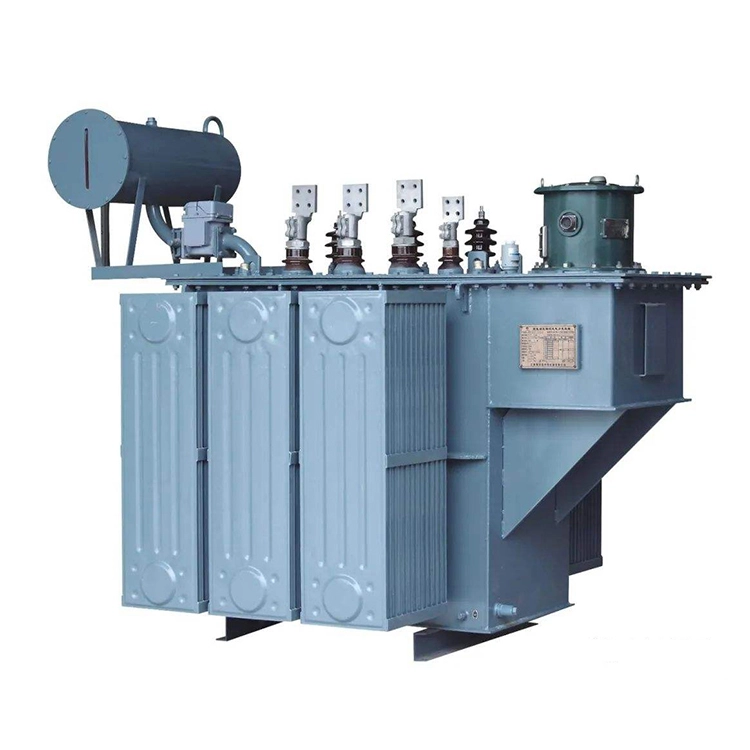

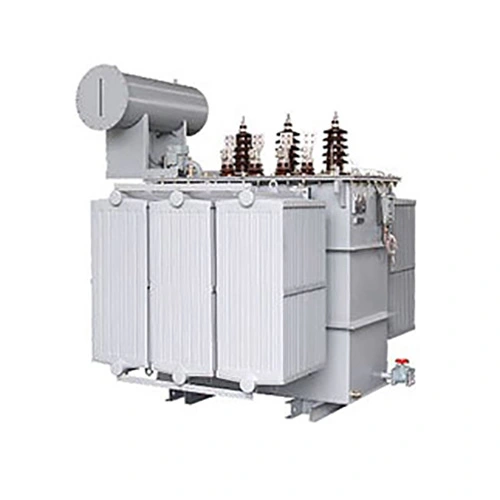

35 bis 0,4 kV 3-Phasen-2500-kVA-Leistungstransformator

Der Kern des dreiphasigen 2500-kVA-Leistungstransformators mit 35 bis 0,4 kV besteht aus kaltgewalzten, orientierten Siliziumstahlblechen mit hoher magnetischer Leitfähigkeit, und der gesamte Verbindungsprozess wird unter Verwendung einer vollständig abgeschrägten Verbindung und ohne Lochbindungsmethode durchgeführt, wodurch Leerlaufverluste und Erregerstrom effektiv reduziert werden. Sowohl die Hochspannungs- als auch die Niederspannungswicklung bestehen aus sauerstofffreien Kupferdrähten (oder bei Bedarf aus Aluminiumdrähten), wobei die Hochspannungswicklung eine mehrschichtige zylindrische Struktur und die Niederspannungswicklung eine Folienwicklung oder Doppelspiralstruktur aufweist, was für eine gute elektrische Festigkeit und Kurzschlussfestigkeit sorgt.

Das Gehäuse des dreiphasigen 2500-kVA-Leistungstransformators mit 35 bis 0,4 kV wird einer Vakuumtrocknung und einer Vakuumölinjektionsbehandlung unterzogen, um ein stabiles und zuverlässiges Isolationssystem zu gewährleisten. Der Öltank verfügt über eine Wellblech- oder Wärmeableitungsrohrstruktur, die Wärmeableitungseffizienz und Dichtungsleistung in Einklang bringt, und ist mit Überdruckventilen, Gasrelais, Ölstandsanzeigen, Temperaturmesselementen und anderen vollständigen Schutzvorrichtungen ausgestattet.

Unser Werk verfügt über die volle Produktionskapazität für Transformatoren von 35 kV und mehr, einschließlich Wicklung, Kernmontage, Gehäusemontage, Vakuumbehandlung und Werksprüfung. Bevor jedes Produkt das Werk verlässt, wird es mehreren Routinetests unterzogen, wie z. B. der Messung des Wicklungswiderstands, der Überprüfung des Spannungsverhältnisses und der Anschlussgruppenbezeichnung usw.

Der dreiphasige 2500-kVA-Leistungstransformator mit 35 bis 0,4 kV zeichnet sich durch geringe Verluste, geringe Geräuschentwicklung und geringen Temperaturanstieg aus und eignet sich für den Dauerbetrieb im Innen- und Außenbereich, in großer Höhe oder in Gebieten mit hoher Verschmutzung.

Technische Spezifikation:

F: Was ist die Kernfunktion eines dreiphasigen 2500-kVA-Leistungstransformators mit 35 bis 0,4 kV und einer Kurzschlussimpedanz von 6,5 % und welche Bedeutung hat er für den sicheren Betrieb des Transformators?

A: Die 6,5 % Kurzschlussimpedanz, die als Standardkonfiguration für dreiphasige 2500-kVA-Leistungstransformatoren mit 35 bis 0,4 kV angegeben ist, ist ein Schlüsselparameter für die Gewährleistung des sicheren und stabilen Betriebs des Transformators. Dieser Parameter kann den Kurzschlussstrom auf der Niederspannungsseite des dreiphasigen 2500-kVA-Leistungstransformators mit 35 bis 0,4 kV wirksam begrenzen, die dynamische und thermische Stabilität der Transformatorwicklungen verbessern und Verformungen und Isolationsschäden der Wicklungen durch Kurzschlussfehler verhindern. Gleichzeitig wird dieser Impedanzparameter an die Struktur des Transformatorkörpers angepasst, wodurch abnormale magnetische Streufelder und Überhitzungsprobleme vermieden werden können. Es kann auch eine Standardgrundlage für die Einstellung des Transformator-Relaisschutzes bieten, Überschreitungsauslösungen vermeiden und sicherstellen, dass dreiphasige 2500-kVA-Leistungstransformatoren mit 35 bis 0,4 kV parallel ohne Kreisstrom betrieben werden können, wodurch der sichere, wirtschaftliche und stabile Betrieb der Transformatoren gewährleistet wird.
