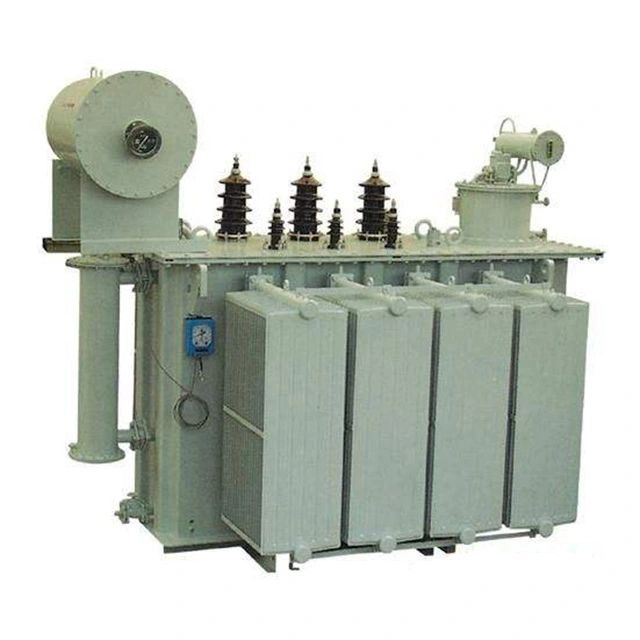

Außentransformator 10 Mva 33 bis 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein Unternehmen, das Transformatoren in die ganze Welt liefern kann. Der Leistungstransformator für den Außenbereich mit 10 MVA und 33 bis 6,6 kV bietet eine effiziente und zuverlässige Stromübertragung und -verteilung. Dank seiner sicheren und zuverlässigen Leistung, der einfachen Installation und Bedienung sowie der Tatsache, dass keine sorgfältige Wartung erforderlich ist. Es ist eine ideale Wahl für Unternehmen und Minen, die eine zuverlässige und stabile Stromversorgung benötigen. Das Design dieses Outdoor-Leistungstransformators 10 MVA 33 bis 6,6 kV ist für hohe Temperaturen und extreme Wetterbedingungen geeignet und gewährleistet eine stabile Stromversorgung auch in rauen Umgebungen.

Anfrage absenden

Produktbeschreibung

Der Außentransformator 10 MVA 33 bis 6,6 kV mit einer Kapazität von 10 MVA und einem Spannungsbereich von 33 bis 6,6 kV ist eine Art Außentransformator. Seine Nennspannung beträgt 10 mVA, wobei die Hochspannungsseite 33 kV und die Niederspannungsseite 6,6 kV beträgt. Es handelt sich um eine gängige mittelgroße Transformatorausrüstung für Industrie- und Bergbauunternehmen sowie Industrieparks und entspricht vollständig den IEC-Standards. Der Außentransformator 10 MVA 33 bis 6,6 kV besteht hauptsächlich aus drei Teilen Wicklungen, Eisenkern und Isolieröl.

Die Wicklungen sind der elektrische Teil des Transformators. Es wird im Allgemeinen durch Aufwickeln von isoliertem Kupferflachdraht oder Rundkupferdraht auf eine Wickelform hergestellt. Die Wicklungen sind auf der Eisenkernsäule des Außenleistungstransformators 10 MVA 33 bis 6,6 kV installiert. Die Niederspannungswicklungen befinden sich auf der Innenschicht und die Hochspannungswicklungen sind außerhalb der Niederspannungswicklung installiert. Zwischen den Niederspannungswicklungen und dem Eisenkern sowie zwischen den Hochspannungswicklungen und den Niederspannungswicklungen werden Isoliermaterialien zur Herstellung von Hülsen verwendet, um diese zu trennen und so eine Isolierung zu erreichen.

Der Eisenkern ist der Hauptmagnetpfadteil des Außentransformators 10 MVA 33 bis 6,6 KV. Es wird normalerweise durch Stapeln von siliziumhaltigen warm- oder kaltgewalzten Siliziumstahlblechen mit einer Dicke von 0,35 oder 0,5 mm hergestellt und mit Isolierfarbe beschichtet. Der Eisenkern ist in zwei Teile unterteilt: die Eisenkernsäule und das Joch. Die Eisenkernsäule ist mit der Wicklung ausgestattet und das Joch dient zum Schließen des Magnetkreises. Zu den Grundformen der Eisenkernstruktur gehören der Herztyp und der Schalentyp.

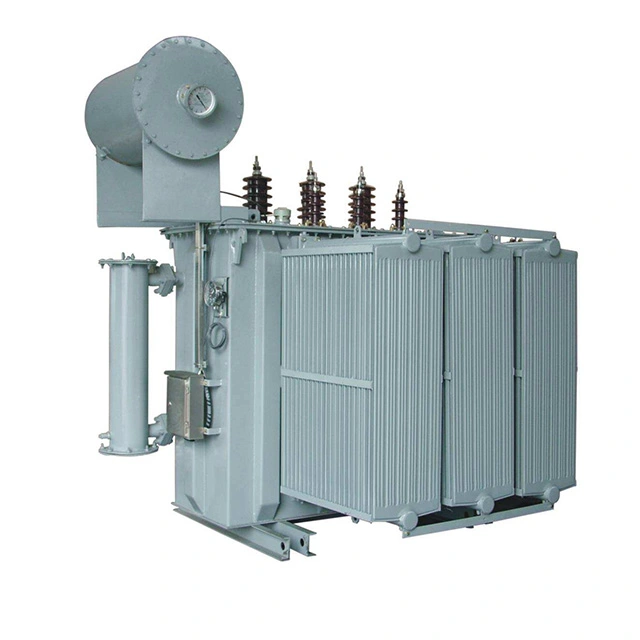

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Technischer Parameter:

Produktname	Außentransformator 10 MVA 33 bis 6,6 kV
Phasensystem	3 Phasen
Primäre Nennspannung	33 kV
Sekundäre Nennspannung	6,6 kV
Vektorgruppe	Dyn11
Kühltyp	ONAN / ONAF
Wickelmaterial	Kupfer
Kurzschlussimpedanz	8 %
Leerlaufverlust	≤ 10 kW
Lastverlust	≤ 52 kW
Installationstyp	Bodenmontiert im Freien
Executive-Standard	IEC 60076

Welche verschiedenen Installationsformen gibt es für den Außentransformator 10 MVA 33 bis 6,6 KV?

In der Energietechnik erfolgt die Installation von Außentransformatoren hauptsächlich in zwei Formen: der Mastmontage und der Bodenmontage. Egal welche Methode gewählt wird, Sicherheit steht immer an erster Stelle. An der prominentesten Stelle rund um den Transformator muss ein auffälliges Warnschild angebracht werden, das Passanten daran erinnert, sich nicht zu nähern.

Für einen auf dem Boden installierten Außentransformator mit 10 MVA und 33 bis 6,6 kV muss rundherum ein Schutzzaun mit einer Höhe von mindestens 1,7 Metern angebracht werden, und zwischen dem Zaun und der Transformatorplattform muss ausreichend sicherer Betriebsraum vorhanden sein.

Für die Installation auf Masten oder Masten ist es erforderlich, dass alle Hoch- und Niederspannungsleitungen isolierte Leiter verwenden und der Niederspannungsteil auch blanke Sammelschienen verwenden kann. Alle verwendeten Eisenteile müssen verzinkt sein, um Rost und Korrosion zu verhindern.

Erfolgt die Installation am Boden, wird die Sockelhöhe in der Regel auf etwa 500 mm eingestellt. Diese Basis wird typischerweise aus Ziegeln oder Gussbeton hergestellt und anschließend wird die Oberfläche mit 1:2-Zementmörtel geglättet. Als Laufschiene für den Transformator muss auf der Fläche Flachstahl oder U-Bahn verlegt werden.

Bei der Installation ist unbedingt darauf zu achten, dass das Gleis eben ist und die Spurweite perfekt mit der Radspurweite des Transformators übereinstimmt, um einen stabilen Betrieb zu gewährleisten.
