Leistungstransformator 200 kVA von 15 kV auf 0,4 kV

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein Hersteller und Lieferant von Leistungstransformatoren mit 200 kVA über 15 kV bis 0,4 kV und verfügt über umfassende Produktions- und Fertigungserfahrung. Seit 2006 konzentriert sich das Unternehmen konsequent auf Qualität als Kernprinzip und widmet sich der Bereitstellung hervorragender Qualitätsprodukte bei gleichzeitig wettbewerbsfähigen Preisen. Das Unternehmen bietet kundenorientierte Dienstleistungen und legt Wert auf den Aufbau von Partnerschaften mit seinen Kunden. Und wir verfügen über die Kapazität zur Massenproduktion, um den vielfältigen Bedürfnissen unserer Kunden gerecht zu werden.

Anfrage absenden

Produktbeschreibung

Der Leistungstransformator 200 kVA von 15 kV auf 0,4 kV ist eine Art Leistungstransformator mit einer Nennkapazität von 200 kVA, einer Eingangsspannung von 15 kV und einer Ausgangsspannung von 0,4 kV.

Unser Unternehmen verwendet orientierten Siliziumstahl mit hoher magnetischer Leitfähigkeit, der zu hochwertigen kaltgewalzten Siliziumstahlblechen weiterverarbeitet und dann gestapelt wird. Der Leistungstransformator 200 kVA x 15 kV bis 0,4 kV verwendet Folie zum Wickeln von Spulen sowie neue Isoliermaterialien und -prozesse und zeichnet sich durch hohe Temperaturbeständigkeit, Stoßbeständigkeit und eine vollständig abgedichtete Struktur aus.

Das Design der vollständig abgedichteten Struktur sorgt für eine stabile Transformatorölqualität, verlängert den Wartungszyklus und gleichzeitig wird der gesamte Öltank, der aus Kühlkörpern aus Wellblech besteht, durch Phosphatierung und mehrschichtige Rostschutzspritzverfahren hergestellt und weist eine hervorragende Witterungsbeständigkeit auf.

Die Verbindungsgruppe des Leistungstransformators 200 kVA von 15 kV auf 0,4 kV ist Dyn11, was den Einfluss von Oberschwingungen auf das Stromnetz reduziert und die Qualität der Stromversorgung verbessert.

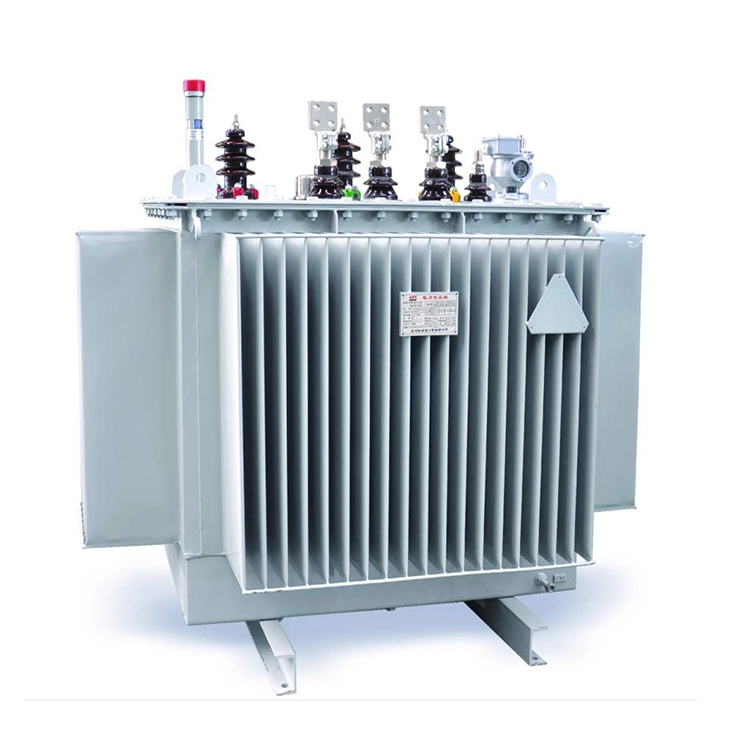

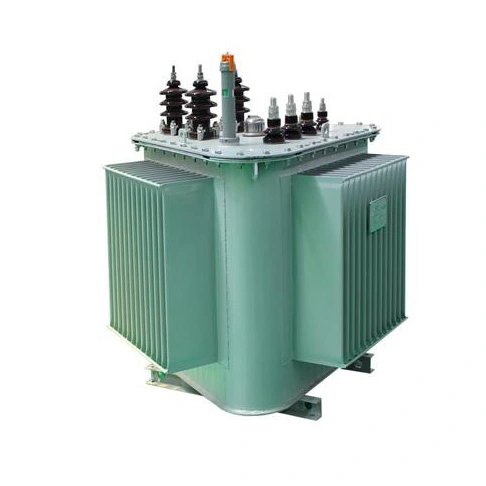

Power Transformer 200kva By 15kv To 0 4kv

Technischer Parameter:

Produktname	Leistungstransformator 200 kVA von 15 kV auf 0,4 kV
Hochspannung	15 kV
Niederspannung	0,4 kV / 400 V
Gruppe des Beitritts	Dyn11
Kurzschlussimpedanz	Großbritannien = 4 %
Art der Kühlung	ONAN / Öl Natural Air Natural
Leerlaufverlust	P₀ ≈ 330 W
Lastverlust bei 75℃	Pₖ ≈ 2860 W

F: Welchen Inspektionspunkten sollte ein Leistungstransformator mit 200 kVA x 15 kV bis 0,4 kV unterzogen werden, bevor er das Werk verlässt?

A: Um den stabilen und effizienten Betrieb des Transformators sicherzustellen, wird der Transformator vor seiner Herstellung einer Reihe von Tests unterzogen. Messen Sie beim DC-Widerstandstest den DC-Widerstand der dreiphasigen Hoch- und Niederspannungswicklungen, überprüfen Sie die dreiphasige Balancerate und beheben Sie defekte Drähte und schlechte Lötstellen. Messen Sie für den Spannungsverhältnistest das tatsächliche Verhältnis von 15 kV/0,4 kV, bestätigen Sie die Genauigkeit der Abgriffposition und stellen Sie fest, dass kein Fehler bei der Anzahl der Windungen vorliegt. Verwenden Sie für den Isolationswiderstandstest ein Multifunktionsmessgerät, um die Isolierung zwischen Hoch- und Niederspannung sowie zwischen Hoch- und Niederspannung und Erde zu messen und festzustellen, ob die Isolierung geeignet ist. Der Netzfrequenz-Spannungsfestigkeitstest besteht den Spannungsfestigkeitstest zwischen Hoch- und Niederspannung gegen Erde, zwischen Niederspannung gegen Erde und zwischen Hoch- und Niederspannung, um die Isolationsfestigkeit usw. zu beurteilen.

F: Warum ist es notwendig, bei neu installierten oder überholten Leistungstransformatoren von 200 kVA über 15 kV bis 0,4 kV den Impulsschließtest durchzuführen, bevor sie in Betrieb genommen werden?

A: Das Entfernen der Leerlauftransformatoren im Stromnetz führt zu betriebsbedingter Überspannung. In einem Erdungssystem mit geringem Strom kann die Amplitude dieser Überspannung das 3- bis 4-fache der Nennphasenspannung erreichen; In einem großen Erdungssystem kann die Amplitude der Betriebsüberspannung auch das Dreifache der Phasennennspannung erreichen. Um zu testen, ob die Isolierung des Transformators der Nennspannung und der Betriebsüberspannung während des Betriebs standhält, sollten daher mehrere Impulsschlusstests durchgeführt werden, bevor die Leistungstransformatoren von 200 kVA x 15 kV bis 0,4 kV in Betrieb genommen werden.

Darüber hinaus entsteht bei der Inbetriebnahme des Leerlauftransformators ein Erregerstoßstrom, dessen Wert das 6- bis 8-fache des Nennstroms erreichen kann. Da der Erregerstoßstrom eine große elektrodynamische Kraft erzeugt, ist die Durchführung des Impulsschließtests auch eine wirksame Maßnahme, um die mechanische Festigkeit der Leistungstransformatoren von 200 kVA über 15 kV bis 0,4 kV zu prüfen und um zu prüfen, ob der Relaisschutz versagt.
