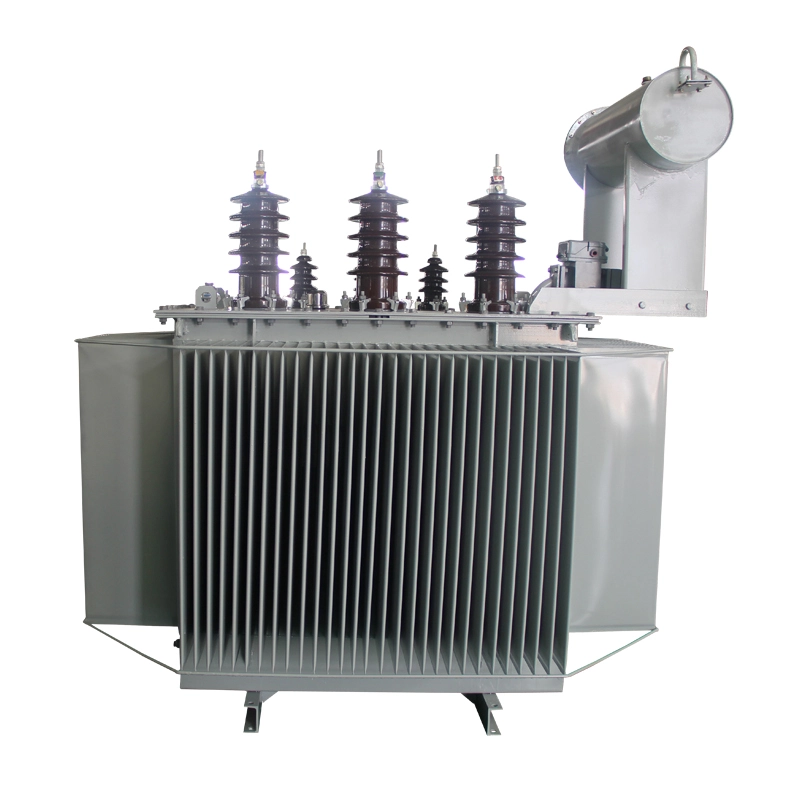

Dreiphasiger S11-35-kV-1000-kVA-Leistungstransformator mit Last

Der dreiphasige Lasttransformator S11 35 kV 1000 kVA ist eine Art energiesparende Verteilungsausrüstung, die von Wenzhou Xifa Electric Power Equipment Co., Ltd. in strikter Übereinstimmung mit den nationalen Standards GB/T 6451 und GB 1094 entwickelt und hergestellt wird. Dieses Produkt wurde mit fortschrittlicher Technologie entwickelt und hergestellt. Der dreiphasige S11-35-kV-1000-kVA-Lasttransformator zeichnet sich durch eine vernünftige Struktur, stabile Leistung, zuverlässigen Betrieb und bemerkenswerte Energiespareffekte aus. Weit verbreitet in städtischen und ländlichen industriellen und landwirtschaftlichen Stromnetzen, Bergbauunternehmen sowie kleinen und mittleren Umspannwerken.

Anfrage absenden

Produktbeschreibung

Der dreiphasige S11-35-kV-1000-kVA-Lasttransformator entspricht den Standards der IEC- und GB-Standards. Dieses Produkt verfügt über einen Leerlaufspannungsregelbereich von 35 ± 3 * 2,5 % kV und 38,5 ± 3 * 2,5 % kV. Sie kann manuell, elektrisch oder automatisch innerhalb des Spannungsregelbereichs mittels eines Leerlaufspannungsregelschalters auf der Primärseite eingestellt werden, um die Stabilität der Ausgangsspannung zu gewährleisten. Bei Transformatoren über 6300 kVA auf der 35-kV-Ebene erhöht die Verwendung von Öltanks aus gefalteten Blechen die mechanische Festigkeit des Öltanks erheblich, reduziert Schweißnähte, verbessert das Erscheinungsbild des Transformators und bietet gute wirtschaftliche Vorteile.

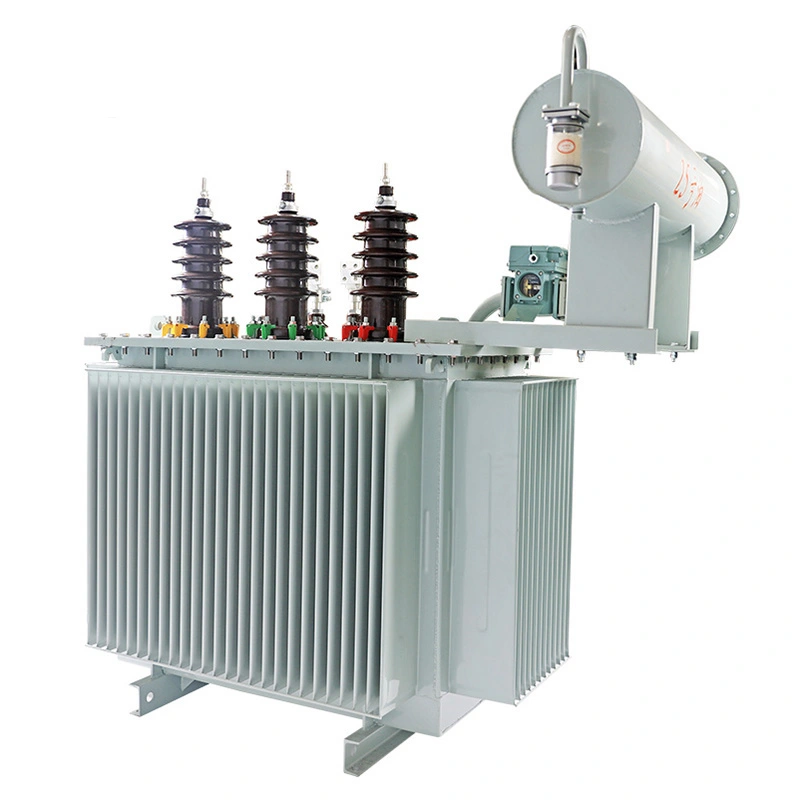

Three Phase S11 35kv 1000kva On Load Power Transformer

Technischer Parameter:

Produktname	Dreiphasiger S11-35-kV-1000-kVA-Leistungstransformator mit Last
Nennkapazität	1000 kVA
Nennspannung (HV-Seite)	35 kV / 38,5 kV
Nennspannung (Niederspannungsseite)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (anpassbar)
Vektorgruppe	Yd11 (HV Star / LV Delta, empfohlen) Yyn0 (Optional für 400 V Niederspannung)
Nennfrequenz	50 Hz
Leerlaufverlust	≤1,15 kW (gemäß GB/T 6451)
Lastverlust (bei 75℃)	≤11,46 – 11,54 kW
Leerlaufstrom	≤0,9 % – 1,8 % (Standardwert ≤0,9 %)
Kurzschlussimpedanz	6,5 % (Standardwert)
Isolationsklasse	Klasse A (in Öl getaucht)
Kühlmethode	ONAN (Oil Natural Air Natural / Self cooled)
Schutzgrad	IP20, IP23 (Außengehäuse optional)

Merkmale:

1.Der Energieverbrauch ist gering und der Energiespareffekt ist bemerkenswert. Bemerkenswert ist, dass der Leerlaufverlust erheblich reduziert wurde und im Durchschnitt etwa 25 % unter dem nationalen Standard GB/T6451 liegt.

2. Der Kern besteht aus hochwertigen kaltgewalzten Siliziumstahlblechen. Die im Inland fortschrittliche Querschneidelinie stellt sicher, dass die Schnittgrate weniger als 0,02 mm betragen. Der gesamte Prozess zeichnet sich durch vollständig abgeschrägte Verbindungen, kein Stanzen und keine Überlappung der Joche aus. Die Kernsäulen sind gestapelt und miteinander verbunden und bilden ein kompaktes, flaches und solides Ganzes. Dadurch werden der Leerlaufverlust, der Leerlaufstrom und das Rauschen des Transformators effektiv reduziert.

3. Die dreiphasigen S11-35-kV-1000-kVA-Lasttransformatorspulen bestehen aus hochreinem, sauerstofffreiem Kupfer, wodurch der Kupferverlust wirksam reduziert wird. Die Ecken der Spulenpads und Stützstangen sind abgerundet, was zu einem gleichmäßigen elektrischen Feld und erhöhter Zuverlässigkeit führt. Der innere Wicklungsträger ist verstärkt, um seine Stabilität zu erhöhen und Instabilität und Verformung zu verhindern.

4. Die Tankwand besteht aus einem einzigen Stück Stahlblech. Es wird durch eine große Pressmaschine zu einer gewellten Struktur geformt, was die Anzahl der Schweißnähte reduziert, die mechanische Festigkeit erhöht, die Wärmeabsorptionsfläche erweitert, den Wärmeableitungseffekt verbessert und gleichzeitig die gewellte Tankwand die planare Reflexion von Schallwellen vermeidet, wodurch der Lärm reduziert wird. Der dreiphasige S11-35-kV-1000-kVA-Lasttransformator ist insgesamt sowohl schön als auch einfach.

5. Es wird ein Ölreservoir in Kapselform verwendet, das den Alterungsprozess des Transformatoröls effektiv verlangsamt. Die Ölstandsanzeige mit Zeiger kann das Auftreten eines falschen Ölstands verhindern und das Problem der lichtbedingten Alterung des Transformatoröls lösen. Das Gasrelais mit Gassammelvorrichtung ist praktisch für Wartung und Betrieb.

6. Der Dichtungsteil des dreiphasigen S11 35kV 1000kVA On-Load-Leistungstransformator-Öltanks wird speziell bearbeitet und der gesamte Tankkörper wird mit Farbe besprüht, um die scharfen Ecken, Grate und Schweißschlacke, die während der Bearbeitung entstehen, zu entfernen und die Haftung der Farbe zu verbessern.
