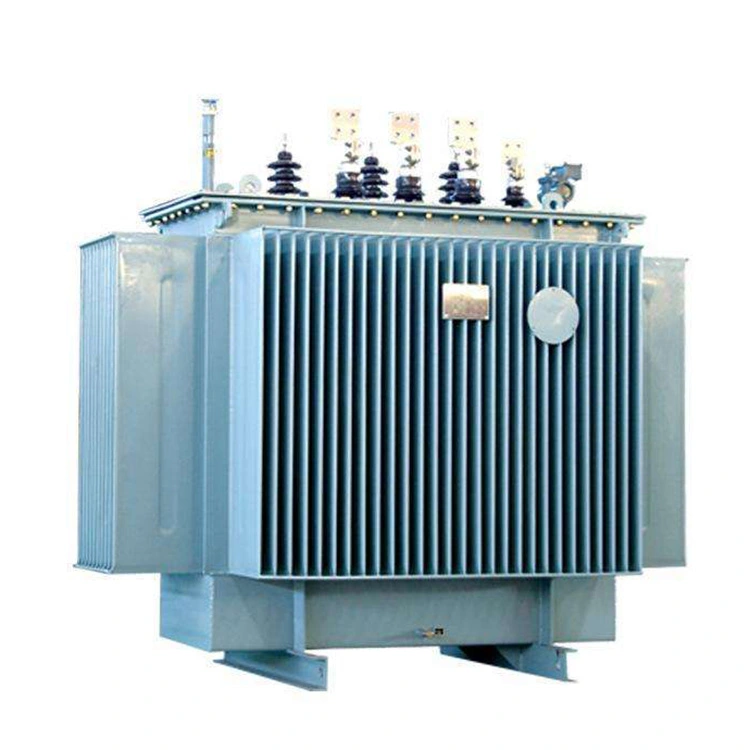

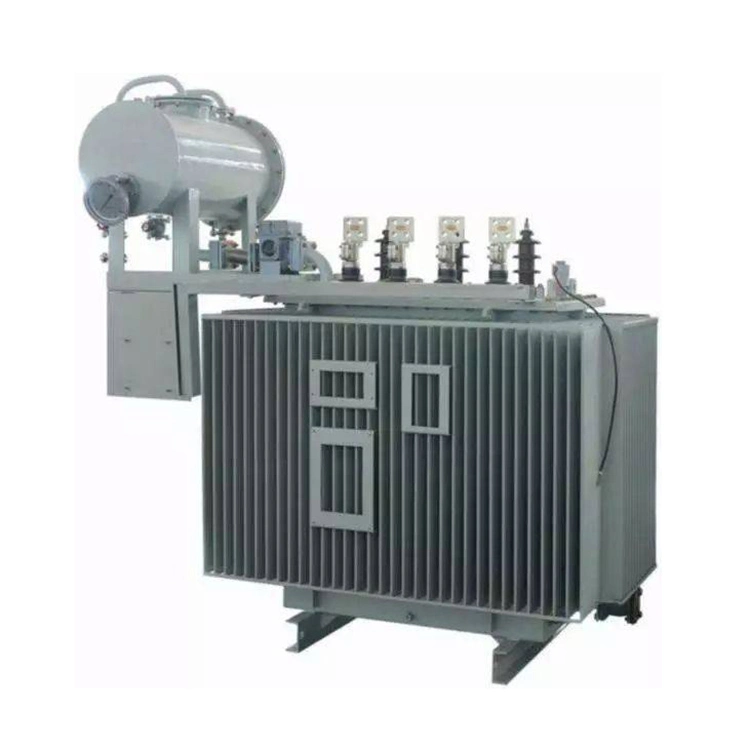

800-kVA-10-kV-Aufwärtstransformator mit Ölfüllung

Ölgefüllte 800-kVA-10-kV-Aufwärtstransformatoren werden häufig in elektrischen Energiesystemen zur Spannungsumwandlung und Stromverteilung eingesetzt. Durch die Nutzung des Prinzips der elektromagnetischen Induktion erhöhen oder senken sie die Spannungspegel, um den Anforderungen verschiedener Stromnetze und Endverbraucher gerecht zu werden. Aufgrund ihrer zuverlässigen Isolations- und Kühlleistung werden ölgefüllte 800-kVA-10-kV-Aufwärtstransformatoren häufig in Umspannwerken, Industrieanlagen, Gewerbegebieten und landwirtschaftlichen Stromversorgungssystemen installiert.

1. Funktionsprinzip und Hauptkomponenten

Die Hauptkomponenten eines ölgefüllten 800-kVA-10-kV-Aufwärtstransformators sind der Magnetkern, die Wicklungen, das Isolieröl und die Tankbaugruppe.

Der Kern wird im Allgemeinen aus hochwertigen kornorientierten Siliziumstahllamellen oder gewickelten Kernstrukturen hergestellt, um Hysterese- und Wirbelstromverluste zu minimieren. Die Wicklungen, die je nach Designanforderungen aus Kupfer- oder Aluminiumleitern bestehen können, bestehen aus Hochspannungs- und Niederspannungsspulen, die so angeordnet sind, dass das erforderliche Übersetzungsverhältnis erreicht wird.

Der Transformatorkessel ist mit isolierendem Mineralöl gefüllt, das zwei wesentliche Funktionen erfüllt. Erstens sorgt es für eine elektrische Isolierung zwischen unter Spannung stehenden Teilen und geerdeten Komponenten. Zweitens fungiert es als Kühlmedium, indem es durch die natürliche Ölzirkulation Wärme von den Wicklungen und dem Kern ableitet. Bei standardmäßigen ONAN-Kühlsystemen wird Wärme vom Öl auf die Tankwände übertragen und dann an die Umgebungsluft abgegeben.

Das Gehäuse soll Schutz vor unbeabsichtigtem Kontakt mit stromführenden Teilen und dem Eindringen von Fremdkörpern bieten und so einen sicheren und zuverlässigen Betrieb unter normalen Betriebsbedingungen gewährleisten.

2. Leistungsmerkmale und typische Anwendungen

Ölgefüllte 800-kVA-10-kV-Aufwärtstransformatoren sind in einer Vielzahl von Nennleistungen erhältlich, von kleinen Verteilereinheiten bis hin zu großen Leistungstransformatoren für den Einsatz in Übertragungsnetzen. Gängige Nennwerte für Verteilungstransformatoren reichen von 100 kVA bis 2500 kVA, mit typischen Spannungskombinationen wie 10 kV/0,4 kV, 11 kV/0,415 kV.

Zu den wichtigsten elektrischen Parametern gehören im Allgemeinen: Nennleistung, Primär- und Sekundärspannungswerte, Impedanzspannung, Leerlaufverlust, Lastverlust, Frequenz.

Ölgefüllte 800-kVA-10-kV-Leistungstransformatoren sind für den zuverlässigen Betrieb bei Umgebungstemperaturen von etwa -25 °C bis +40 °C ausgelegt und somit für verschiedene klimatische Bedingungen geeignet. Ihre dreiphasige Konfiguration ist in Industrie- und Versorgungsstromsystemen weit verbreitet, während die Einhaltung der geltenden elektromagnetischen Verträglichkeitsstandards dazu beiträgt, Störungen mit Geräten in der Nähe zu minimieren.

3. Vorteile und Sicherheitsmerkmale

Einer der Hauptvorteile von ölgefüllten 800-kVA-10-kV-Aufwärtstransformatoren ist ihre hervorragende Isolations- und Kühlfähigkeit. Transformatoröl besitzt eine viel höhere Spannungsfestigkeit als Luft, was eine kompakte Bauweise bei gleichzeitiger Wahrung ausreichender elektrischer Abstände ermöglicht. Gleichzeitig absorbiert und überträgt das Öl die während des Betriebs entstehende Wärme effektiv, was zu einer höheren Effizienz und einer längeren Lebensdauer beiträgt.

Das Öl bildet außerdem eine Schutzbarriere gegen Feuchtigkeit, wodurch das Risiko einer Verschlechterung der Isolierung in feuchten Umgebungen verringert wird. Dadurch eignen sich ölgefüllte 800-kVA-10-kV-Aufwärtstransformatoren besonders für Installationen im Freien und an Standorten, die wechselnden Wetterbedingungen ausgesetzt sind.

Um die Betriebssicherheit zu erhöhen, sind ölgefüllte 800-kVA-10-kV-Aufwärtstransformatoren mit Schutzvorrichtungen wie Überdruckventilen ausgestattet. Im Falle eines internen Fehlers, der zu einem übermäßigen Druckaufbau im Tank führt, lässt das Ventil automatisch den Druck ab, um mechanische Schäden zu verhindern. Je nach Transformatorleistung und Anwendung können zusätzliche Schutzsysteme Ölstandsanzeiger, Temperaturüberwachungsgeräte, Buchholzrelais und Gaserkennungssysteme umfassen.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. kann auch Kernkonfigurationen, Wickelmaterialien und mechanische Anordnungen anpassen, um spezifische Installationsbeschränkungen oder Betriebsanforderungen zu erfüllen.

Technische Spezifikation:
