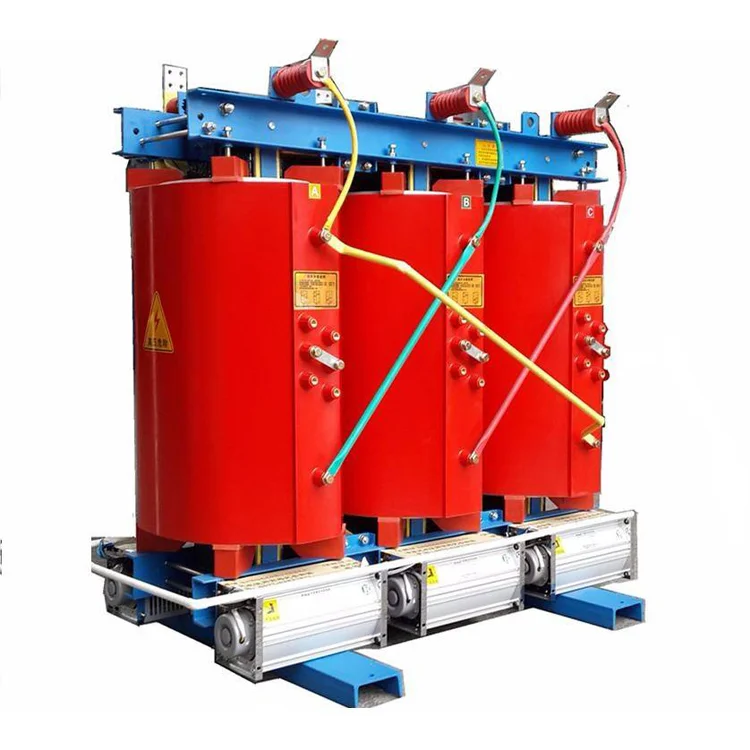

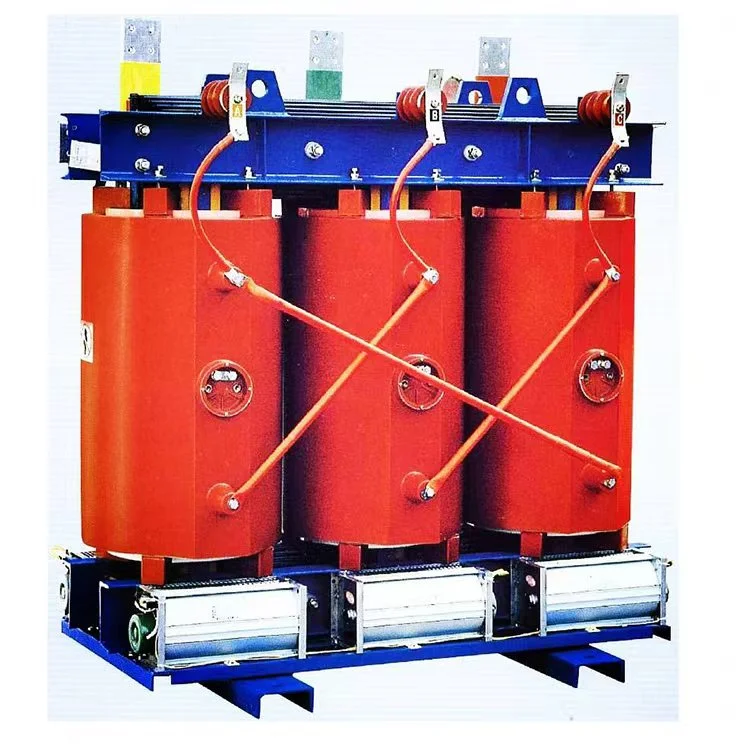

11 kV 433 V 2500 kVA Scb10 Trockentransformator

Der von Wenzhou Xifa Electrical Equipment Co., Ltd. hergestellte 11-kV-433-V-2500-kVA-Trockentransformator scb10 verwendet eine mit Füllstoffen verstärkte Epoxidharzmischung der Klasse F oder H. Durch Vakuum-Dünnfilmentgasung werden die Hoch- und Niederspannungsspulen unter Vakuum und Druck in dünne Schichten gegossen, wobei die Innen- und Außenflächen durch ein Glasfasernetz verstärkt werden. Dieser 11-kV-433-V-2500-kVA-Trockentransformator scb10 zeichnet sich durch hohe mechanische Festigkeit, hohe elektrische Festigkeit und hohe thermische Beständigkeit aus. Es ist ein hervorragendes Produkt für die Sanierung städtischer Stromnetze und eignet sich besonders für wichtige Standorte, an denen Brandschutz, Explosionsschutz und Feuchtigkeitsbeständigkeit erforderlich sind, wie z. B. Hochhäuser, Flughäfen, Kraftwerke und Gewerbezentren.

Anfrage absenden

Produktbeschreibung

Fehler bei 11-kV-433-V-2500-kVA-Trockentransformatoren scb10 können in interne und externe Fehler unterteilt werden. Interne Fehler beziehen sich auf Fehler, die innerhalb des Tankgehäuses auftreten, einschließlich Phase-zu-Phase-Kurzschlüssen von Wicklungen, Kurzschlüssen zwischen den Windungen innerhalb einer einzelnen Phasenwicklung, Kurzschlüssen zwischen der Wicklung und dem Kern und Wicklungsunterbrechungen bei offenen Stromkreisen.

Externe Fehler beziehen sich auf verschiedene Phase-zu-Phase-Kurzschlussfehler zwischen den externen Durchführungen/Leitungen des 11-kV-433-V-2500-kVA-Trockentransformators scb10 und einphasige Erdschlüsse, die durch einen Überschlag der Durchführungsisolierung durch das Tankgehäuse verursacht werden.

Transformatorfehler können sehr schädlich sein. Insbesondere bei einem internen Fehler führt der durch den Kurzschlussstrom erzeugte Hochtemperaturlichtbogen nicht nur zum Verbrennen der Wicklungsisolierung und des Kerns, sondern führt auch zur thermischen Zersetzung des Transformatoröls, wodurch große Mengen Gas entstehen, die zu einer Verformung oder sogar Explosion des Transformatorkessels führen können. Daher muss ein Transformator abgeschaltet werden, wenn ein Fehler auftritt.

Zu den anormalen Zuständen von Transformatoren gehören hauptsächlich Überlastung, niedriger Ölstand, Überstrom durch externe Kurzschlüsse, übermäßig hohe Öltemperatur während des Betriebs, übermäßig hohe Wicklungstemperatur, übermäßiger Transformatordruck und Ausfälle des Kühlsystems. Wenn sich der Transformator in einem abnormalen Betriebszustand befindet, sollte ein Alarmsignal ausgegeben werden.

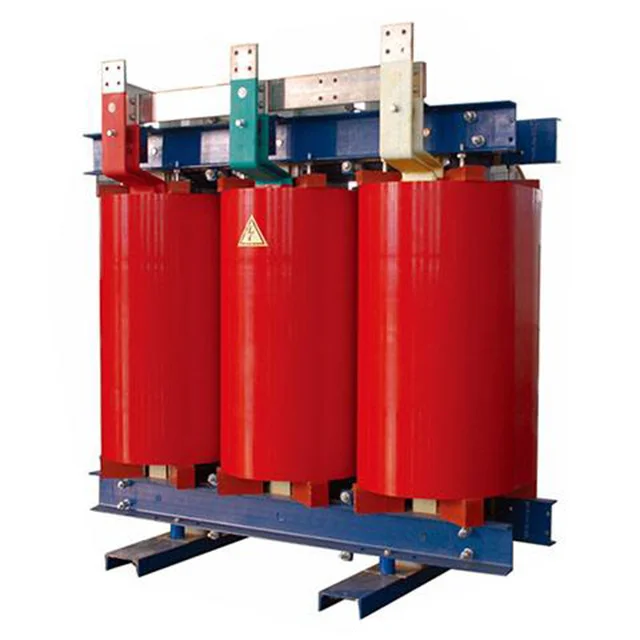

11kv 433v 2500kva Scb10 Dry Type Transformer

Produktparameter:

Name	11 kV 433 V 2500 kVA scb10 Trockentransformator
Nennkapazität	2500 kVA
Primärspannung	11KV
Sekundärspannung	0,4 0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	3600 W ± 15 %
Lastverlust (Pk) bei 120 °C	18800 W ± 15 %
Impedanzspannung (UK)	8 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück
