160 kVA ölgefüllter, verlustarmer elektrischer Transformator

Wenzhou XiFa Electrical Power Equipment Co.,Ltd ist ein zuverlässiger Hersteller für die Produktion und Lieferung von 10 bis 35 kV Öltransformatoren und Trockentransformatoren, wie z. B. einem 160 kVA ölgefüllten verlustarmen elektrischen Transformator. In WenZhou XiFa bestätigte der Geschäftsführer den Kunden die technischen Spezifikationen, bevor er sie an den Ingenieur lieferte, was sicherstellte, dass 160 kVA ölgefüllte, verlustarme elektrische Transformatoren erfolgreich akzeptiert wurden. Darüber hinaus ermöglicht Wenzhou XiFa Electrical Power Equipment Co.,Ltd vor dem Versand auch die dritte Teilprüfung, um zu bestätigen, dass das Typenschild, das Zubehör und die Testdaten alle den Standards entsprechen.

Anfrage absenden

Produktbeschreibung

Funktionsmerkmale verlustarmer Öltransformatoren:

1. Niedriger Geräuschpegel: Der ölgefüllte, verlustarme 160-kVA-Elektrotransformator verfügt über ein kompaktes Design und nutzt neue Materialien und fortschrittliche Herstellungsverfahren, um Betriebsgeräusche effektiv zu reduzieren. Es ist ohne Konservator konzipiert, was zu einer geringeren Gesamthöhe im Vergleich zu herkömmlichen Geräten der gleichen Klasse führt.

2. Erweiterter Vakuumfüllprozess: Während des Versiegelungsprozesses wird eine Vakuumölfülltechnik angewendet, um die Feuchtigkeit im Transformatorkessel vollständig zu entfernen. Nach der Versiegelung sind die inneren Komponenten keiner Luft ausgesetzt. Dadurch wird effektiv verhindert, dass Sauerstoff und Feuchtigkeit in das Gerät eindringen, was andernfalls zu einer Verschlechterung der Isolationsleistung, einschließlich der Alterung von Isoliermaterialien und des dielektrischen Öls, führen würde.

3. Verlängerte und zuverlässige Lebensdauer: Die Tankabdeckung und der Tankflansch der vollständig abgedichteten 160-kVA-Öltransformatoren mit geringem Verlust sind über Schrauben oder eine Schweißkonstruktion verbunden. Diese Konstruktion isoliert das Isolieröl vollständig vom Kontakt mit der Luft, wodurch verhindert wird, dass die Isolierung Feuchtigkeit aufnimmt. Dadurch wird die Alterungsrate der Isolierung erheblich reduziert, was die Betriebslebensdauer des 160-kVA-Öltransformators mit geringem Verlust deutlich verlängert.

4. Kompakte Größe und ästhetisches Erscheinungsbild: Der mit Öl gefüllte, verlustarme 160-kVA-Transformatorkessel nutzt Kühlpaneele mit Wellrippen. Diese Platten passen sich durch ihre elastische Ausdehnung und Kontraktion an Ölvolumenänderungen an, die durch Temperaturschwankungen verursacht werden. Das gewellte Tankdesign bietet eine optisch ansprechende, kompakte Form und erfordert eine geringere Installationsfläche.

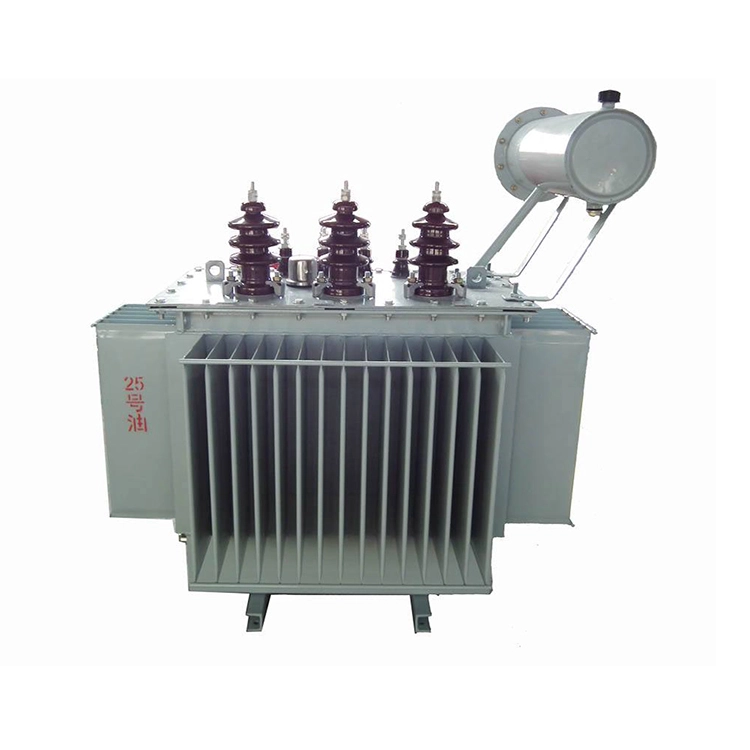

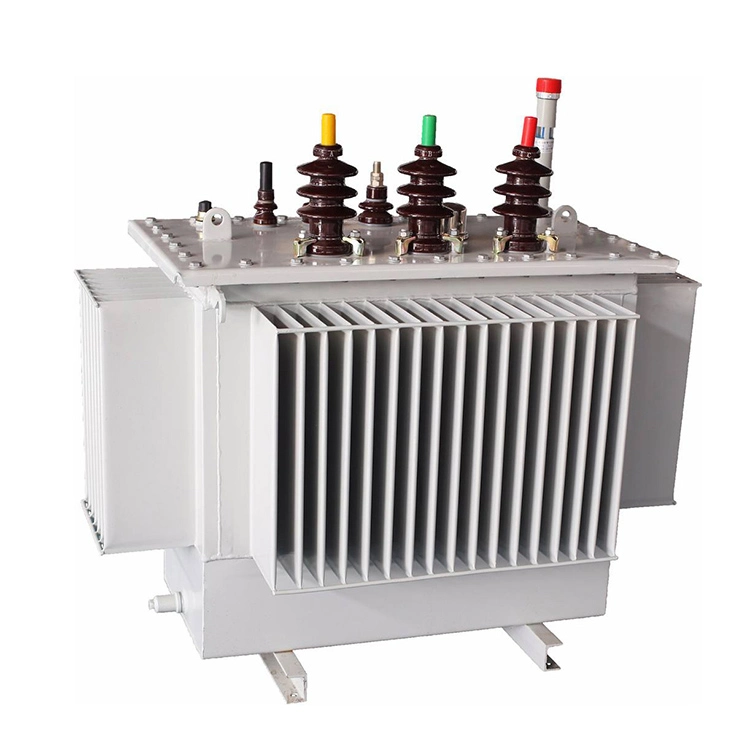

160kva Oil Filled Low Loss Electrical Transformer

Technische Spezifikation:

Produktname		160 kVA ölgefüllter, verlustarmer elektrischer Transformator
Nennkapazität		160 kVA
Primärspannung		11 kV, 10 kV, 35 kV
Sekundärspannung		400V/230V, 480V/277V
Vektorgruppe		Dyn11; Yyn0
Tippen Sie auf Wechsler	Typ	Stufenschalter ohne Schaltkreis
	Reichweite	±2×2,5 %, ±5 %
Kein Lastverlust		0,20 kW bis 0,28 kW
Lastverlust		2,20 kW bis 2,43 kW
Impedanz		4 % ± 10 %
Wickelmaterial		100 % Kupfer oder 100 % Aluminium

Wichtige Punkte für die tägliche Wartung von Öltransformatoren

1. Inspektion und Wartung des Ölstands

A. Der Ölstand muss zwischen einem Viertel und drei Viertel der Skala der Ölstandsanzeige liegen. Ein zu niedriger Ölstand kann zu unzureichender Isolierung oder Überhitzung führen. Ein zu hoher Ölstand kann zu einem abnormalen Öldruck führen.

B. Die Inspektionsmethode umfasst die Beobachtung des Ölstands durch einen transparenten Ölstandsmesser oder einen magnetischen Ölstandsmesser. Die Inspektion eines 160-kVA-Öltransformators mit geringem Verlust muss bei Stromausfall und stabiler Öltemperatur durchgeführt werden. Im Winter kann der Ölstand um fünf bis zehn Prozent sinken.

2. Prüfung und Austausch der Ölqualität

A. Die Probenahme für Tests muss mindestens einmal pro Jahr durchgeführt werden. Bei der Prüfung wird die Durchbruchspannung gemessen, die mindestens 35 Kilovolt betragen muss, der Feuchtigkeitsgehalt, der 20 Teile pro Million nicht überschreiten darf, und der Säurewert, der 0,1 Milligramm KOH pro Gramm nicht überschreiten darf. Überschreiten diese Werte die angegebenen Grenzwerte, muss das Öl gefiltert oder ausgetauscht werden.

B. Der Ölwechselzyklus beträgt in der Regel acht bis zehn Jahre und kann je nach Betriebsumgebung angepasst werden.

3. Temperaturüberwachung

A. Die Temperatur des oberen Öls darf 85 Grad Celsius bei natürlicher Kühlung und 95 Grad Celsius bei forcierter Kühlung nicht überschreiten. Die Temperaturanstiegsgrenze liegt bei 55 Kelvin.

B. Staub und Schmutz auf der Oberfläche des Kühlers müssen regelmäßig gereinigt werden, um eine ordnungsgemäße Belüftung zu gewährleisten.
