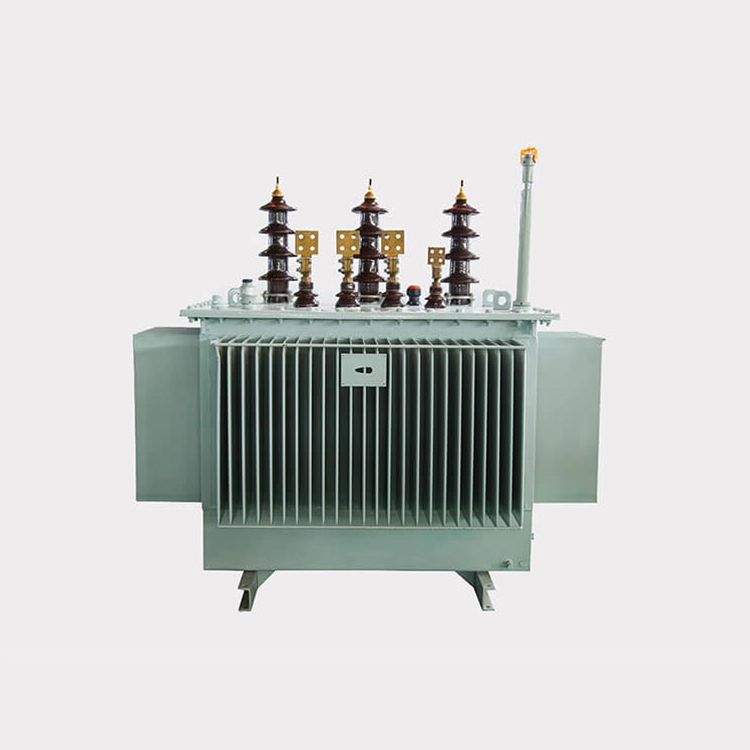

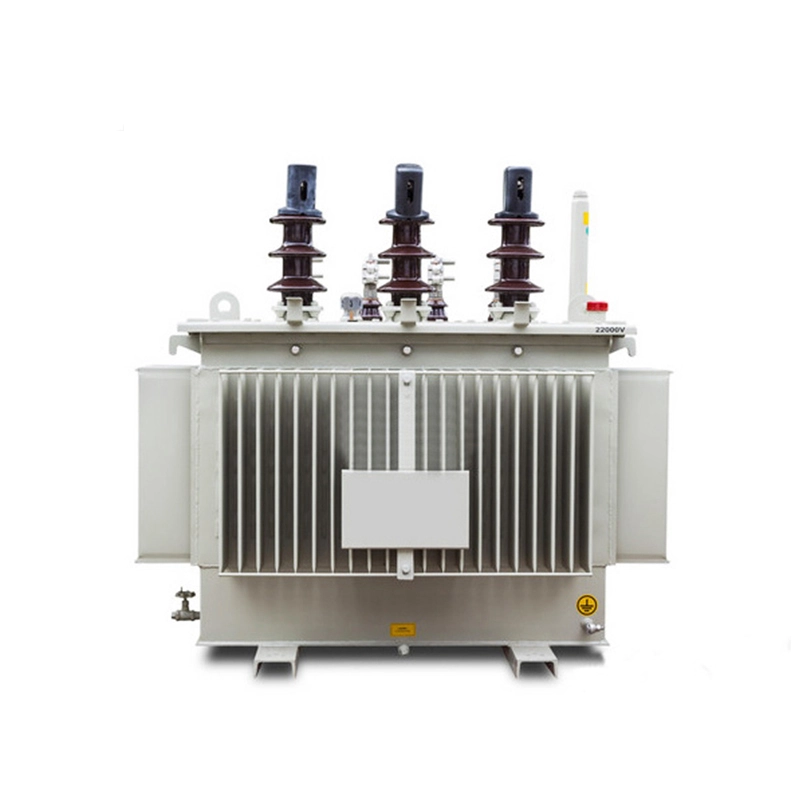

22 kV bis 400 V 200 kVA Leistungstransformator

Wenzhou Xifa Electric Power Equipment Co., Ltd. ist ein Hersteller, der sich auf die Herstellung von Leistungstransformatoren mit 22 kV bis 400 V und 200 kVA konzentriert. Der Schwerpunkt liegt auf Design und Fertigung. Unser Ziel war es immer, unseren Partnern flexible, maßgeschneiderte Dienstleistungen, sichere und zuverlässige Transformatorqualität und pünktliche Lieferung zu bieten. Der 22-kV- bis 400-V-200-kVA-Leistungstransformator verfügt über entsprechende internationale Zertifizierungen und kann die unterschiedlichen Anforderungen nationaler und internationaler Ingenieurprojekte erfüllen. Gerne können Sie sich nach Preisen erkundigen oder die Fabrik besuchen!

Anfrage absenden

Produktbeschreibung

Der 22-kV-auf-400-V-200-kVA-Leistungstransformator ist ein unverzichtbares elektrisches Schlüsselgerät im Bereich der Energieübertragung und -verteilung. Er erreicht die Spannungsumwandlung und Energieübertragung auf der Grundlage des Prinzips der elektromagnetischen Induktion. Die Ausrüstung besteht hauptsächlich aus einem Kern, Wicklungen, einer Wärmeableitungsstruktur und Sicherheitsschutzkomponenten mit stabiler Struktur und zuverlässigem Betrieb.

Der 22-kV-auf-400-V-200-kVA-Leistungstransformator verwendet als Material hochwertige, kaltgewalzte, orientierte Siliziumstahlbleche mit hoher magnetischer Permeabilität und nutzt den mehrstufigen, progressiven 45°-Laminierprozess mit voller Neigung, der sicherstellt, dass kein Lastverlust und kein Laststrom deutlich reduziert werden und der Geräuschpegel gesenkt wird.

Für die Niederspannungswicklung eines 22-kV- bis 400-V-200-kVA-Leistungstransformators ist die allgemeine Struktur zylindrisch und mit Kupferfolie umwickelt, mit Ausnahme von Wicklungen mit geringer Kapazität, die Kupferdrähte verwenden. Die Hochspannungswicklung nimmt eine mehrschichtige zylindrische Struktur an und besteht aus papierummantelten Flachdrähten oder Lackdrähten.

Durch die Anwendung der gleichen Wickeltechnik und den Einsatz einer Hochgeschwindigkeitswickelmaschine wird sichergestellt, dass die Wickelspannung konstant bleibt und das Drahtbündel eng angeordnet ist, wodurch eine ausgewogene Ampere-Windungsverteilung, ein geringes Streumagnetfeld, eine hohe mechanische Festigkeit und eine starke Kurzschlussfestigkeit erreicht werden.

22kv To 400v 200kva Power Transformer

Technischer Parameter:

Produktname	22kV bis 400V 200kVA Leistungstransformator
Nennkapazität	200 kVA
Hochspannungsnennwert	22 kV
Niederspannungsnennwert	400 V
Phasennummer	3 Phasen
Frequenz	50 Hz
Vektorgruppe	Dyn11
Kühlmethode	ONAN (Öl Natural Air Natural)
Kein Lastverlust	380 W
Lastverlust	2400 W
Kein Laststrom	≤1,2 %
Impedanzspannung	4,0 %
Spannungsregulierungsbereich	±5 %
Isolationsniveau	24-kV-Klasse
Schutzgrad	IP20 / IP54
Gesamtabmessungen (L×B×H)	1350×750×1250 mm
Executive-Standard	IEC 60076, GB 1094

Merkmale:

1.Hohe Effizienz und Energieeinsparung

Der durchschnittliche Leerlaufverlust eines 22-kV- bis 400-V-200-kVA-Leistungstransformators wird im Vergleich zum GB/T6451-Standard um 30 % reduziert, der durchschnittliche Lastverlust wird um 25 % reduziert und die Betriebskosten werden im Durchschnitt um 20 % gesenkt.

2.Hohe Zuverlässigkeit

22-kV- bis 400-V-200-kVA-Leistungstransformatoren verfügen über eine starke Kurzschlussfestigkeit und die vollständig abgedichtete Struktur kann das Eindringen von Sauerstoff und Feuchtigkeit verhindern, wodurch die Alterung der Isolierung verlangsamt und die Lebensdauer verlängert wird.

3. Langlebigkeit und wartungsfreier Betrieb

Während der normalen Nutzungsdauer ist kein Austausch des Transformatoröls erforderlich. Die Wartungskosten sind gering und die Lebensdauer kann 20 Jahre überschreiten.

F: Wie ist die Struktur und Abdichtungsmethode des Öltanks des 22-kV- bis 400-V-200-kVA-Leistungstransformators? Wie wird die Oberfläche des Kraftstofftanks behandelt?

A: Es wird ein Wellöltank mit einer vollständig abgedichteten Struktur verwendet (der Tankrand kann geschweißt oder verschraubt sein). Die Wellplatten werden durch Falten kaltgewalzter Stahlplatten gebildet, die die Funktion der Wärmeableitung und der Anpassung des Ölvolumens durch elastische Verformung haben und den Ölbehälter ersetzen können. Was die Dichtungstechnologie betrifft, so wird importiertes halbflüssiges Silikon als Dichtungsmaterial für 22-kV- bis 400-V-200-kVA-Leistungstransformatoren verwendet, das hohen Temperaturen standhält, nicht so leicht altert und eine gute Dichtungsleistung aufweist. Alle Befestigungselemente verwenden selbstsichernde, sich lösende Muttern.

Darüber hinaus wird der Öltank mit Sandstrahl-Rostentfernung und elektrostatischem Pulversprühen (z. B. Epoxidharz- oder Acrylharzbeschichtungen) mit einer Lackfilmdicke von mehr als 150 μm behandelt, was für Korrosionsbeständigkeit, Witterungsbeständigkeit und Anti-Aging-Eigenschaften sorgt.
