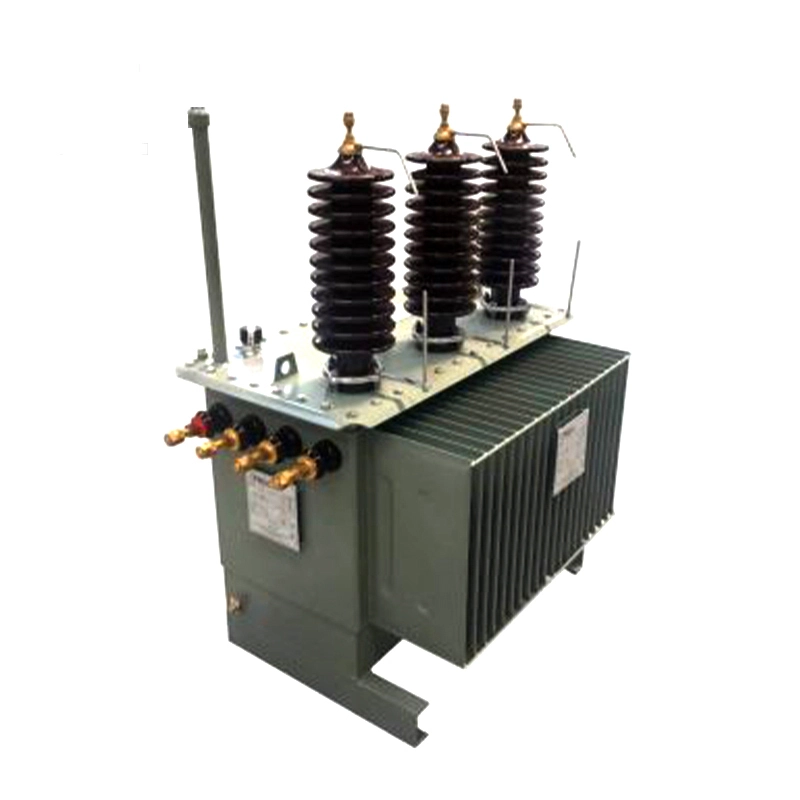

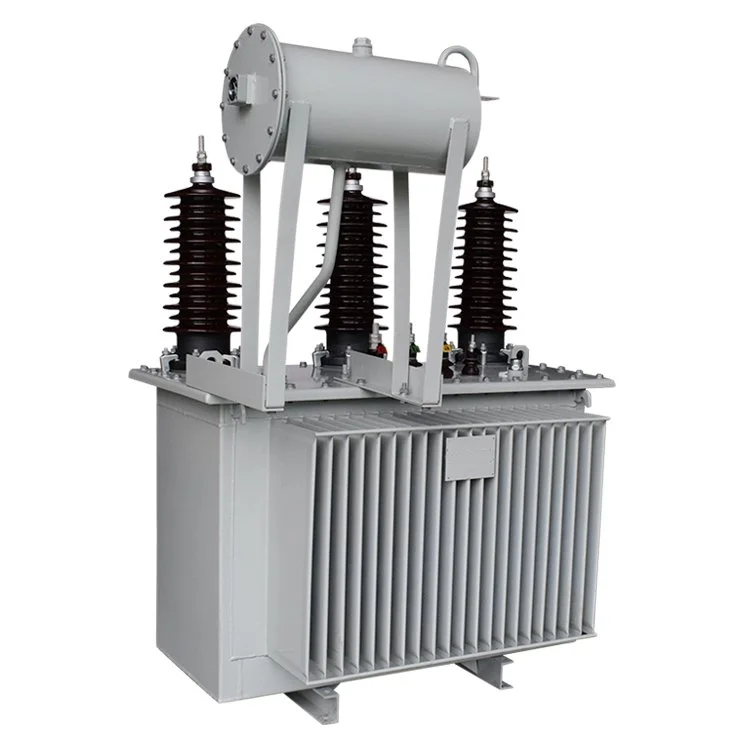

33 kV 50 kVA Öltransformator mit zwei Wicklungen

Inspektion und Prüfung vor der Inbetriebnahme von 33-kV-50-kVA-Öltransformatoren

1. Visuelle Inspektion von Aussehen und Struktur

Es muss eine umfassende Sichtprüfung durchgeführt werden, um sicherzustellen, dass der 33-kV-50-kVA-Öltransformator mit zwei Wicklungen frei von sichtbaren Schäden, Verformungen oder Öllecks ist. Alle externen Komponenten, einschließlich Tank, Kühler, Buchsen und Druckentlastungsvorrichtung, müssen überprüft werden, um sicherzustellen, dass sie in gutem Zustand und ordnungsgemäß installiert sind. Alle mechanischen Verbindungen müssen auf Dichtheit überprüft werden. Darüber hinaus muss das Erdungssystem überprüft werden, um sicherzustellen, dass es korrekt installiert ist und eine zuverlässige Erdung gewährleistet, was für die Betriebssicherheit unerlässlich ist.

2. Isolationswiderstandstest

Der Isolationswiderstandstest ist eine wichtige Methode zur Bewertung des Zustands des ölgefüllten 33-kV-50-kVA-Transformator-Isoliersystems mit zwei Wicklungen. Ein Megaohmmeter muss verwendet werden, um den Isolationswiderstand zwischen Phase zu Phase und auch zwischen jeder Phase und der Erde zu messen. Die erhaltenen Werte müssen mit den vom Hersteller angegebenen Referenzdaten verglichen werden, um zu bestätigen, dass die Isolationsleistung den erforderlichen Standards entspricht.

3. Test des dielektrischen Verlustfaktors

Der dielektrische Verlusttest, der auch als tan δ-Test bezeichnet wird, wird verwendet, um das Eindringen von Feuchtigkeit, die Alterung der Isolierung oder eine mögliche Teilentladung innerhalb des 33-kV-50-kVA-Öltransformators mit zwei Wicklungen zu beurteilen. Durch die Messung des dielektrischen Verlustfaktors kann der Zustand der Isolationsmaterialien umfassender beurteilt werden. Dieser Test wird normalerweise zusammen mit dem Isolationswiderstandstest durchgeführt, um eine umfassendere Beurteilung des Isolationszustands zu erhalten.

4. Überprüfung des Windungsverhältnisses und der Vektorgruppe

Das Übersetzungsverhältnis des Transformators muss überprüft werden, um die Einhaltung der Konstruktionsspezifikationen sicherzustellen. Dazu gehört auch die Bestätigung des korrekten Verhältnisses zwischen der Primärspannungs- und der Sekundärspannungswicklung von 33-kV-50-kVA-Öltransformatoren mit zwei Wicklungen. Gleichzeitig muss die Vektorgruppe überprüft werden, um eine ordnungsgemäße Phasenverschiebung und einen korrekten Anschluss der drei Phasenwicklungen gemäß den Anforderungen des Stromnetzes sicherzustellen.

5. Test ohne Belastung

Der Leerlauftest wird mit einem 33-kV-50-kVA-Öltransformator mit zwei Wicklungen durchgeführt, der auf der Primärseite mit Strom versorgt wird, während die Sekundärseite im offenen Stromkreis bleibt. Der Zweck besteht darin, den Leerlaufstrom und die Leerlaufverluste zu messen. Dieser Test liefert wichtige Informationen über die Qualität des Kerns, die Magnetflussverteilung und die Wicklungssymmetrie. Es hilft auch, mögliche Anomalien im Magnetkreis zu erkennen.

6. Kurzschlusstest

Während des Kurzschlusstests wird eine reduzierte Spannung an die Primärspannungswicklung angelegt, während die Sekundärspannungswicklung kurzgeschlossen wird, was die Messung der Kurzschlussimpedanz und der Lastverluste ermöglicht. Der Test liefert wertvolle Daten zur Leistung eines 33-kV-50-kVA-Öltransformators mit zwei Wicklungen unter Lastbedingungen, einschließlich des thermischen Verhaltens, der Kurzschlussfestigkeit und der mechanischen Festigkeit der Wicklungen.

7. Ölqualitätsanalyse und Ölstandsprüfung

Bei 33-kV-50-kVA-Öltransformatoren mit zwei Wicklungen wirkt sich der Zustand des Isolieröls direkt auf die Betriebsleistung und die Lebensdauer aus. Vor der Inbetriebnahme werden Ölproben zur Laboranalyse entnommen, um Parameter wie Feuchtigkeitsgehalt, Säuregehalt und Verunreinigungsgrad zu überprüfen. Alle Ergebnisse müssen den geltenden Standards entsprechen. Darüber hinaus muss der Ölstand im Tank überprüft werden, um sicherzustellen, dass er im erforderlichen Bereich liegt, um eine wirksame Kühlung und Isolierung während des Betriebs zu gewährleisten.

Zusammenfassend muss eine Reihe strenger Inspektionen und Tests durchgeführt werden, bevor ein 33-kV-50-kVA-Öltransformator mit zwei Wicklungen in Betrieb genommen wird. Diese Verfahren gewährleisten stabile Leistung, Betriebssicherheit und langfristige Zuverlässigkeit. Eine ordnungsgemäße Prüfung vor der Inbetriebnahme verringert nicht nur das Risiko potenzieller Ausfälle, sondern bietet auch eine solide Grundlage für den sicheren und effizienten Langzeitbetrieb des 33-kV-50-kVA-Öltransformators mit zwei Wicklungen.
