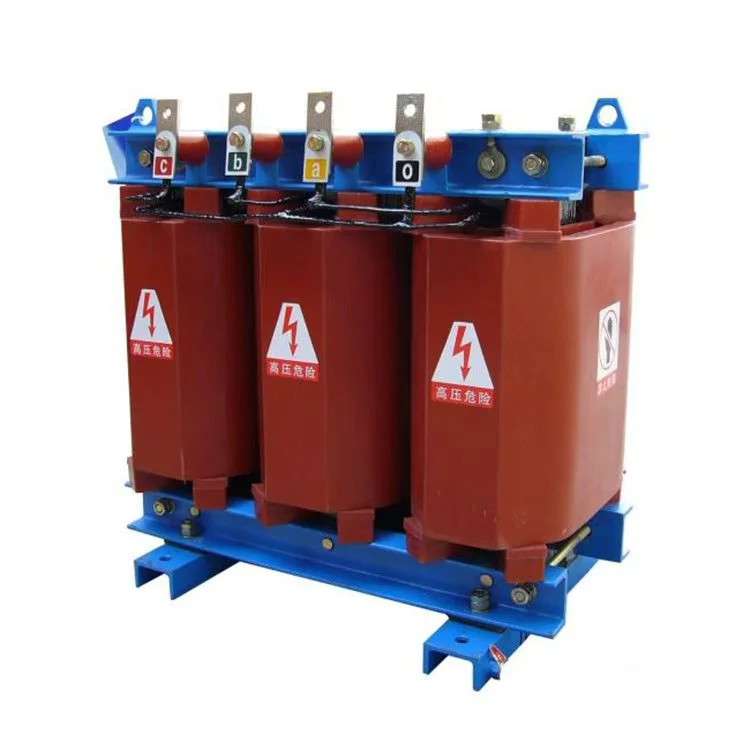

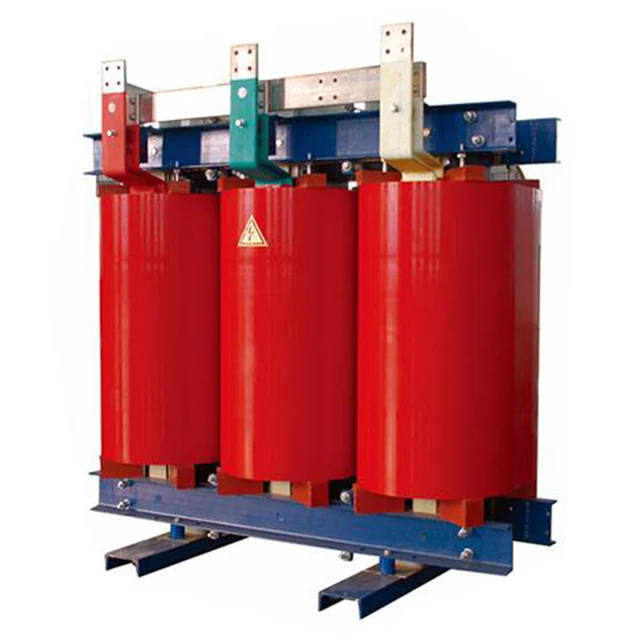

500 kVA 11 kV Trockentyp NLTC-Verteilungstransformator

Vor dem Hintergrund des wachsenden weltweiten Strombedarfs werden die 500-kVA-11-kV-Trocken-NLTC-Verteilungstransformatoren häufig in Bereichen wie ländlichen Stromnetzen, Industrie, Handel, neuen Energien und öffentlichen Einrichtungen eingesetzt. Ihre hohe Zuverlässigkeit wurde durch den Einsatz in mehr als 50 Ländern und Regionen auf der ganzen Welt bestätigt. Sie wurden in Länder und Regionen wie Tansania, Simbabwe, Ghana, Südafrika, Kenia, Sambia und andere verkauft.

Strukturelle Merkmale des 500-kVA-11-kV-Trocken-NLTC-Verteilungstransformators:

Spulen: Die Spulen sind mit Kupferleitern gewickelt, entweder drahtgewickelt oder foliengewickelt, mit Glasfaser verstärkt und mithilfe von Vakuumtrocknungs- und Entgasungsprozessen vollständig mit Epoxidharz ohne Füllstoffe vergossen. Dies führt zu einer hohen mechanischen Festigkeit, einer hohen Kurzschlussfestigkeit und einer hervorragenden Impulsfestigkeit.

Hochspannungswicklungen: Die Anfangs- und Endklemmen sowie die Zwischenabzweigleitungen sind mit Kupfermuttern eingebettet. Diese Struktur bietet eine gute Steifigkeit, erleichtert den Hahnwechsel und sorgt für ein gepflegtes und ästhetisch ansprechendes Erscheinungsbild.

Kern: Der Kern besteht aus hochwertigen kornorientierten kaltgewalzten Siliziumstahlblechen mit 45-Grad-vollständig auf Gehrung geschnittenen, mehrstufigen Überlappungsverbindungen. Die Oberfläche des 500-kVA-11-kV-Trocken-NLTC-Verteilungstransformators ist mit einer isolierenden Harzschicht beschichtet, die für Feuchtigkeitsbeständigkeit, Rostschutz und Geräuschreduzierung sorgt.

Spannsystem: Zwischen dem Kern, den Spannvorrichtungen und den Spulen werden elastische Komponenten verwendet, um die Spulen unter konstantem Druck zu halten und so den Geräuschpegel zu reduzieren.

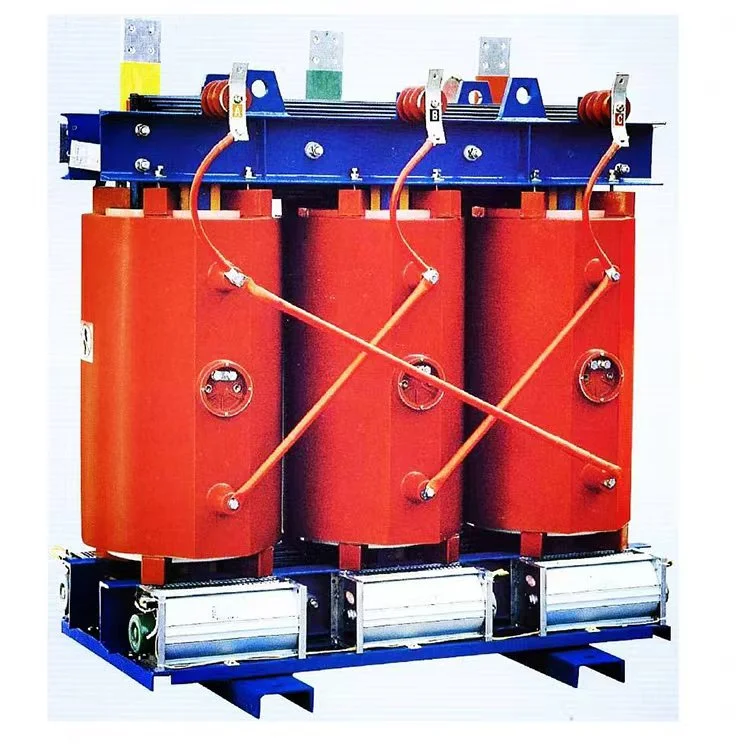

Kühldesign: Der 500-kVA-11-kV-Trocken-NLTC-Verteilungstransformator ist für natürliche Kühlung (AN) ausgelegt. In den Spulenwänden der vollständig vergossenen Hochspannungs- und Niederspannungswicklungen sind Längslüftungskanäle vorgeformt. Optional können AF-Gerätekühlventilatoren mit Zwangsluftkühlung eingebaut werden. Mit forcierter Luftkühlung kann die Nennausgangskapazität bei Nennleistungen von 500 kVA und darunter um 50 % bis 40 % erhöht werden.

Temperaturüberwachung: Der 500-kVA-11-kV-Trocken-NLTC-Verteilungstransformator ist mit einem Temperaturregler der BWDK-Serie ausgestattet. Platin-Widerstandssensoren Pt100 werden in vorgefertigten Löchern an der Oberseite der Niederspannungsspulen platziert, um den Anstieg der Wicklungstemperatur zu überwachen. Der Controller startet oder stoppt die Kühlventilatoren automatisch und bietet Funktionen wie Fehleralarm, Übertemperaturalarm und Übertemperaturabschaltung. Diese Merkmale bieten einen zuverlässigen Überlastschutz für den Trockentransformator und erhöhen so dessen Betriebssicherheit.

Produktparameter:

Herstellung von Geräten

Halbfertiges Produkt

Schutzgehäuse IP21

Transformatorkern

Transformatorwicklung

Testzentrum

Wickelwerkstatt
