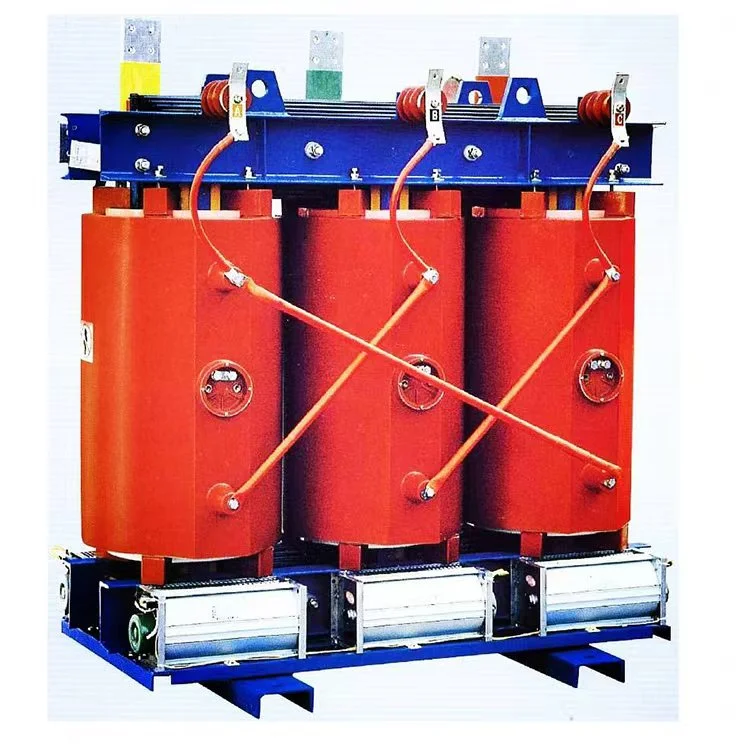

Kupfer 160 KVA 6,6 kV 440 V Trockentyp-Abwärtstransformator

Für industrielle und kommerzielle Anwendungen, die eine zuverlässige Spannungstransformation erfordern, bietet der von Wenzhou Xifa Electrical Equipment Co., Ltd. hergestellte Kupfer-Trockentransformator mit 160 kVA, 6,6 kV und 440 V außergewöhnliche Effizienz, Sicherheit und Langzeitleistung. Dieser Transformator wandelt die Mittelspannung von 6,6 kV auf die Niederspannung von 440 V herunter und eignet sich daher ideal für die Stromversorgung schwerer Maschinen, Motorsteuerzentren und Verteilertafeln in Fabriken, Bergwerken und Projekten in Übersee.
Im Gegensatz zu ölgefüllten Einheiten eliminiert das Trockentransformator-Design mit 160 kVA, 6,6 kV und 440 V aus Kupfer Brandrisiken und Eindämmungsanforderungen, während Kupferwicklungen eine hervorragende Leitfähigkeit und thermische Leistung bieten.

Anfrage absenden

Produktbeschreibung

Die Verkabelungsmethode des Kupfer-160-kVA-6,6-kV-440-V-Trockentransformators

Schließen Sie die Eingangs- und Ausgangsklemmen des Transformators kurz und testen Sie dann mit einem Megaohmmeter den Isolationswiderstand zwischen den kurzgeschlossenen Klemmen und dem Erdungskabel. Bei Verwendung eines 1000-V-Megohmmeters sollte der Widerstandswert größer als 2 MΩ sein.

Der Querschnitt der Eingangs- und Ausgangsstromkabel sollte den aktuellen Nennanforderungen entsprechen. Es wird empfohlen, die Stromdichte auf 2–2,5 A pro mm² zu konfigurieren.

Schließen Sie die dreiphasigen Eingangs- und Ausgangsstromkabel entsprechend den Sammelschienenfarben am Klemmenblock des Transformators an: Gelb an Phase A, Grün an Phase B und Rot an Phase C. Der Neutralleiter sollte an den Neutralleiteranschluss des Kupfer-Trockentransformators mit 160 kVA, 6,6 kV und 440 V angeschlossen werden. Das Erdungskabel sollte an das Transformatorgehäuse angeschlossen werden. Überprüfen Sie die Eingangs- und Ausgangsverdrahtung, um sicherzustellen, dass sie korrekt ist.

Schalten Sie zunächst den kupfernen 160-kVA-6,6-kV-440-V-Trockentransformator im Leerlauf ein und beobachten und messen Sie, ob die Eingangs- und Ausgangsspannungen den Anforderungen entsprechen. Überprüfen Sie gleichzeitig das Gerät auf ungewöhnliche Zustände wie ungewöhnliche Geräusche, Lichtbogenbildung, seltsame Gerüche usw. Wenn Sie eine Anomalie feststellen, trennen Sie sofort die Stromversorgung.

Nachdem der Leerlauftest abgeschlossen ist und alles normal ist, kann die Last angeschlossen werden.

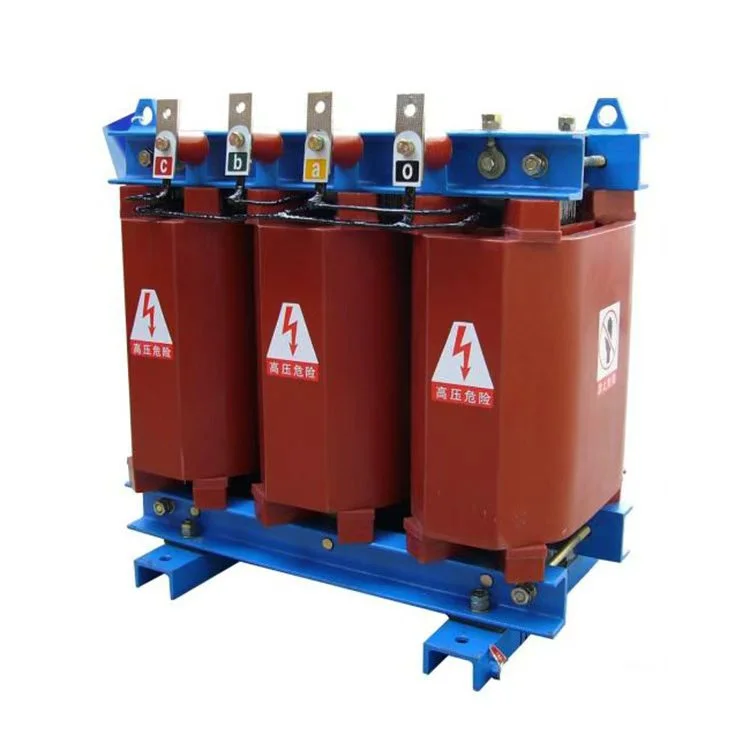

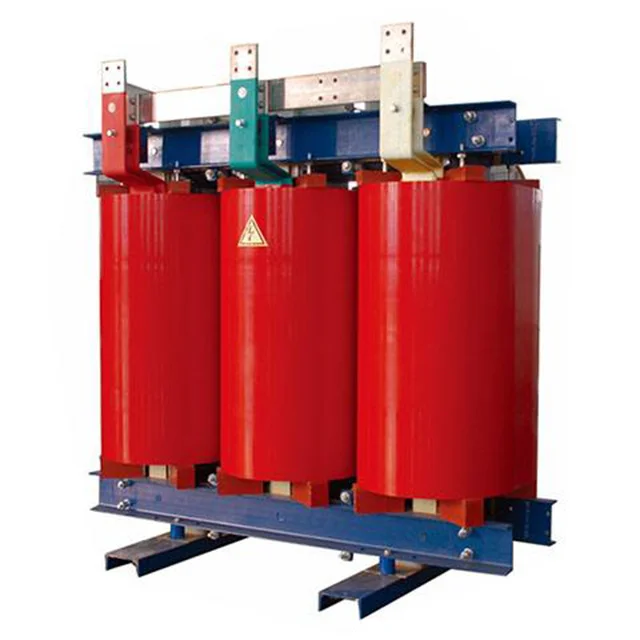

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

Produktparameter:

Name	Kupfer 160 kVA 6,6 kV 440 V Trocken-Abwärtstransformator
Nennkapazität	160 kVA
Primärspannung	6,6 kV
Sekundärspannung	0,4/0,415 kV
Isoliermaterial	Gießharz
Vektorgruppe	Dyn11 Yyn0
Leerlaufverlust (P0)	Basierend auf den Anforderungen des Kunden
Lastverlust (Pk) bei 120 °C	Basierend auf den Anforderungen des Kunden
Impedanzspannung (UK)	6 %
Isolationsklasse	KLASSE F oder H
Kühlmethode	ONAF ONAF
Teilentladung	Weniger als 10 Stück

Häufig gestellte Fragen zu Kupfer-160-kVA-6,6-kV-440-V-Trockentransformatoren

F: Kann dieser Transformator mit 60 Hz betrieben werden?

A: Ja. Es kann für eine Doppelfrequenz von 50/60 Hz ausgelegt werden. Bitte informieren Sie uns bei der Bestellung.

F: Ist eine Kupfer- oder Aluminiumwicklung für 160 kVA besser?

A: Kupfer bietet geringere Verluste und eine kleinere Größe, aber höhere Kosten. Aluminium ist wirtschaftlich. Für dauerhaft hohe Belastungszyklen empfehlen wir Kupfer.

F: Was ist die maximale Höhe für die Standardausführung?

A: 1.000 m über dem Meeresspiegel. Für größere Höhen (z. B. 2.000 m) gilt eine Leistungsreduzierung. Kontaktieren Sie unsere Ingenieure.

F: Wie lang ist die Vorlaufzeit?

A: Nicht kundenspezifische Standardeinheit: 15–20 Werktage. Mit kundenspezifischen Wasserhähnen/Gehäusen: 25–30 Tage.
