S9 12,5 mVA 33 kV elektrischer Leistungstransformator

Der elektrische Leistungstransformator s9 12,5 mva 33 kV von Wenzhou Xifa Electric Power Equipment Co., Ltd. hat die Kurzschlusstragfähigkeits- und konventionellen Typprüfungen des National Transformer Quality Supervision and Inspection Center bestanden. Es zeichnet sich durch hervorragende Stabilität, starke Wirtschaftlichkeit, hohe Zuverlässigkeit und Umweltfreundlichkeit aus. Es ist anwendbar für Kraftwerke, Umspannwerke, große Industrie- und Bergbauunternehmen sowie petrochemische Unternehmen. Der elektrische Leistungstransformator S9 mit 12,5 mVA und 33 kV wird gemäß den chinesischen nationalen GB-Standards und den internationalen IEC-Standards hergestellt. Er erfreut sich sowohl bei inländischen als auch bei ausländischen Käufern großer Beliebtheit.

Anfrage absenden

Produktbeschreibung

Der elektrische Leistungstransformator S9 mit 12,5 mVA und 33 kV verfügt über eine vollständig abgedichtete, in Öl getauchte Struktur. Der Kern besteht aus kaltgewalzten, orientierten Siliziumstahlblechen mit hoher Permeabilität, und ein abgestufter Laminierungsprozess wird verwendet, um Hystereseverluste und Leerlaufströme wirksam zu reduzieren. Die Wicklungen sind mit hochfesten, sauerstofffreien Kupferdrähten gewickelt, die sich durch einen hohen Isolationsgrad, eine hohe Strombelastbarkeit und eine hervorragende Widerstandsfähigkeit gegen kurzzeitige Überlastungen und Impulsbelastungen auszeichnen. Der gesamte elektrische Leistungstransformator s9 12,5 mVA 33 kV ist mit einer integrierten Öltankstruktur ausgestattet, die eine gute Dichtungsleistung aufweist und effektiv verhindert, dass das Isolieröl feucht und oxidiert wird, wodurch die Alterung der Ausrüstung verzögert und ihre Lebensdauer erheblich verlängert wird.

Ausgestattet mit einer Spannungsregelungsstruktur ohne Erregung und einem Abgriffsbereich von ±2 × 2,5 % kann der 12,5-mVA-33-kV-Leistungstransformator s9 die Ausgangsspannung im ausgeschalteten Zustand entsprechend den Schwankungen der Netzspannung anpassen und so den Spannungsanpassungsanforderungen unterschiedlicher Arbeitsbedingungen gerecht werden. Die Standardverbindungsgruppe ist Dyn11, die eine gute Fähigkeit zur Unterdrückung von Nullströmen aufweist und durch unsymmetrische dreiphasige Lasten verursachte Spannungsverzerrungen wirksam reduzieren kann, wodurch die Qualität der Stromversorgung verbessert wird.

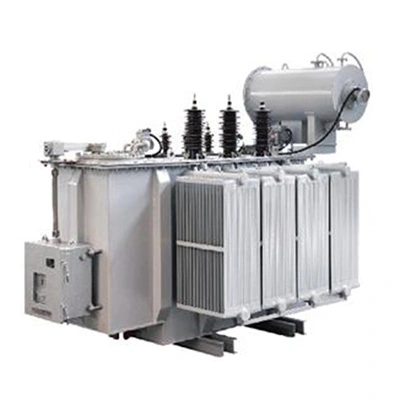

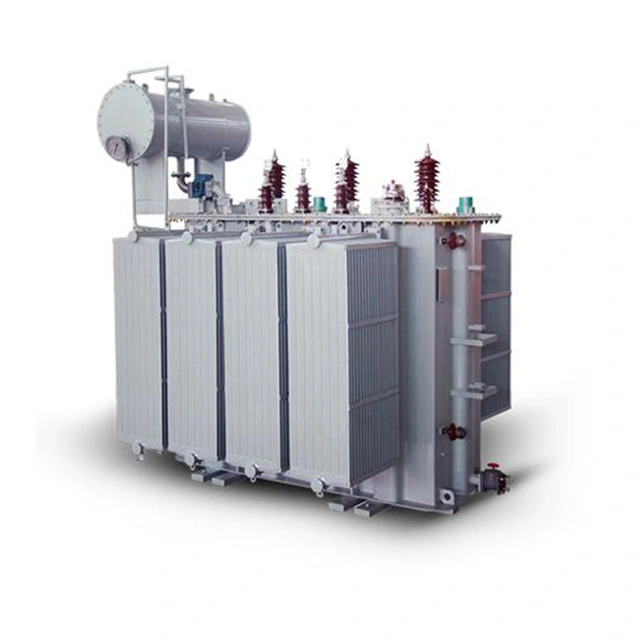

S9 12 5mva 33kv Electrical Power Transformer

Technische Parameter:

Produktname:	S9 12,5 mVA 33 kV elektrischer Leistungstransformator
Nennkapazität:	12,5 MVA
Eingang:	33 kv
Ausgabe:	11 kV / 6,6 kV
Spannungsregelmodus:	Keine Regelung der Erregerspannung
Gewindeschneidbereich:	±2×2,5 %
Leerlaufverluste:	≤14kW
Lastverluste:	≤78 kW
Kühlmethode:	ONAN / ONAF

Kernvorteile:

1. Energieeinsparung und Verbrauchsreduzierung: Die Kernoptimierung des s9 12,5 mVA 33 kV-Leistungstransformators ist ein verlustarmes Design, das Leerlauf- und Lastverluste deutlich reduziert. Durch den langfristigen Betrieb können die Energieverbrauchsverluste im Stromnetz effektiv reduziert und die Strombetriebskosten der Benutzer gesenkt werden, wodurch die Anforderungen der industriellen Energieeinsparung und der Reduzierung von Stromnetzverlusten erfüllt werden.

2. Stabiler und zuverlässiger Betrieb: Kupferkernwicklungen in Kombination mit Eisenkernen mit hoher Permeabilität führen zu einem geringen Temperaturanstieg und einer gleichmäßigen Wärmeverteilung. Sie verfügen über eine hohe Überlast- und Kurzschlussfestigkeit, was einen langfristigen kontinuierlichen Volllastbetrieb mit einer geringen Ausfallrate ermöglicht, wodurch sie für unterbrechungsfreie Stromversorgungsszenarien geeignet sind.

3. Starke Anpassungsfähigkeit: Der elektrische Leistungstransformator s9 mit 12,5 mVA und 33 kV unterstützt sowohl den Selbstkühlungs- als auch den Zwangsluftkühlungsmodus und kann an verschiedene Installationsumgebungen angepasst werden, z. B. im Freien im Freien, in Umspannwerken in Innenräumen sowie in Industrie- und Bergbaufabrikbereichen. Der Spannungsregelbereich kann Spannungsschwankungen in den meisten regionalen Stromnetzen ausgleichen.

4. Bequemer Betrieb und Wartung: Die vollständig abgedichtete Struktur macht häufige Ölwechsel überflüssig. Für den täglichen Betrieb und die Wartung sind lediglich routinemäßige Kontrollen der Öltemperatur, des Ölstands und des Verbindungsstatus erforderlich, was zu geringen Wartungskosten und langen Wartungsintervallen führt.
